• 更长的寿命和更高的精度
• 提供不同长度
• 提供内置编码器
• 电机控制器/驱动器可用
35mm外部驱动式滚珠电机-14HS3404-LE-BG
所属系列：14HS3404-LE-BG
14HS3404-LE针对35mm平台优化，支持直径6mm及8mm的高规格滚珠丝杠配置。较大直径的丝杠显著增强了系统的抗弯曲刚性，有效降低了高速运行下的机械振动。 产品提供丰富的反馈选项，包括1000线/2000线/2500线/5000线等多种分辨率增量编码器，确保动态响应敏捷。配合我司智能化控制系统，可实现平滑的速度调节与精准的力矩控制，适用于电子元器件贴装、精密测量仪等高频往复运动场景。
系列概要特性
• 集成滚珠丝杠和电机• 更长的寿命和更高的精度
• 提供不同长度
• 提供内置编码器
• 电机控制器/驱动器可用
技术参数
电机电气参数
| 电机类型 | 步进电机带ABI编码器 |
| 额定电流 | 1 A |
| 电机反馈类型 | 差分ABZ(光编) |
| 电机编码器分辨率 | 1000 CPR |
| 极数 | 50 |
| 绝缘等级 | B级 |
机械与动力特性
| 电机法兰 | 35 mm |
| 英制代码 | NEMA 14 |
| 额定推力 | 277.8 N |
| 额定线速度 | 10 mm/s |
| 峰值推力 | 383.63 N |
| 丝杆导程 | 1 mm |
| 直线分辨率 | 0.005 mm |
| 丝杆代码 | BG0601 |
| 丝杆类型 | 滚珠丝杆 |
| 丝杆长度 | 100 mm |
| 最大行程 | 83 mm |
| 结构类型 | 外部驱动式 |
| 电机高度 | 34 mm |
| 电机防护等级 | IP20 |
电机接口与安装规范
| 电机动力接口形态 | 直接引出线 |
| 电机编码器接口形态 | 连接器 |
| 电机编码器连接器型号 | GHR-10V-S |
| 电机制动器接口形态 | 无制动器 |
| 电机制动器连接器型号 | none |

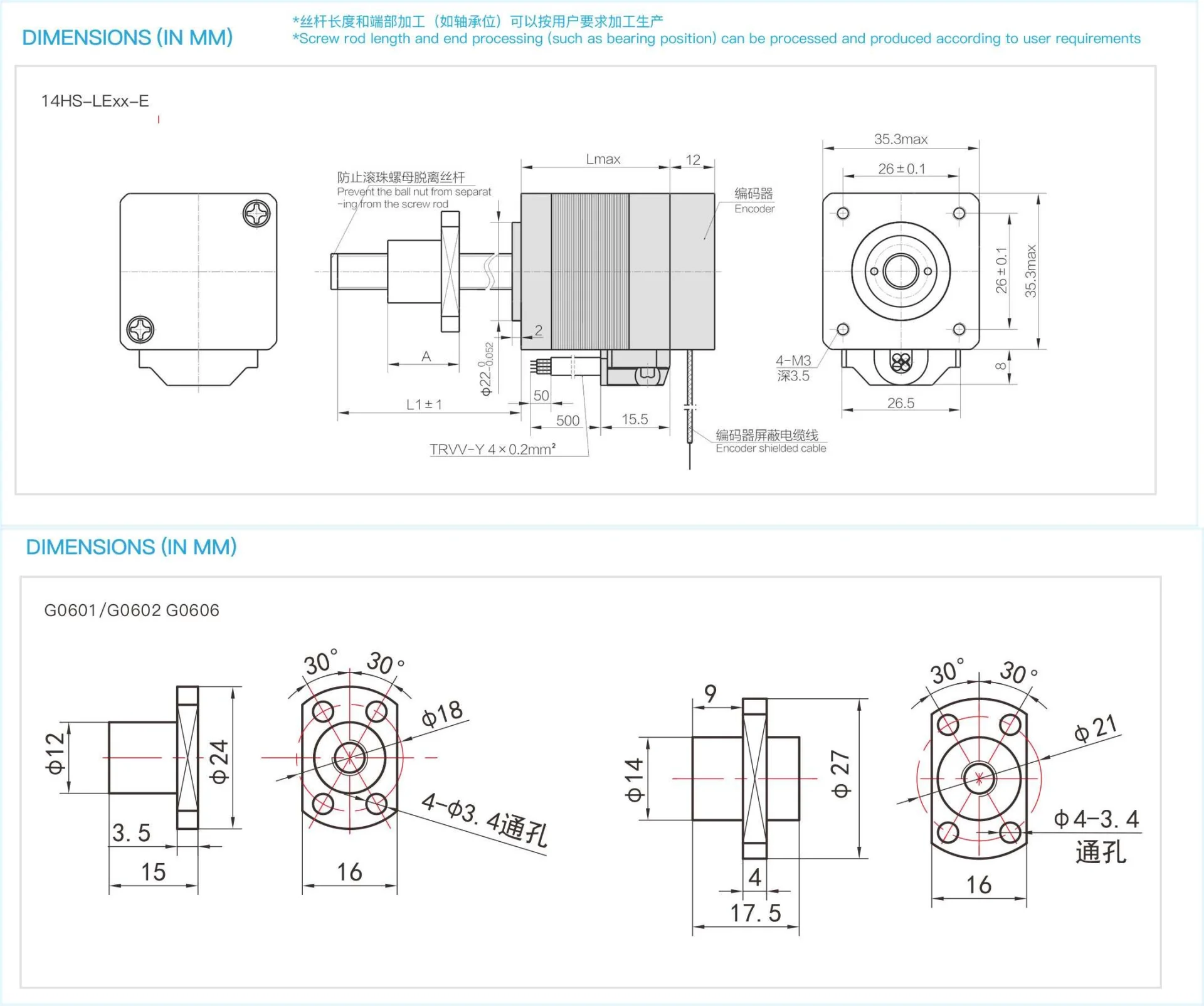

尺寸图
力速特性曲线
3D 预览
- 查看本系列全部 15 款规格型号 (选型参数表)
型号 (SKU) 配置概述 14HS3404-LE100-BG0601 35mm外部驱动式滚珠电机-14HS3404-LE-BG 14HS3404-LE100-BG0602 35mm外部驱动式滚珠电机-14HS3404-LE100-BG0602 14HS3404-LE100-BG0606 35mm外部驱动式滚珠电机-14HS3404-LE100-BG0606 14HS3404-LE100-BG0802 35mm外部驱动式滚珠电机-14HS3404-LE100-BG0802 14HS3404-LE100-BG0805 35mm外部驱动式滚珠电机-14HS3404-LE100-BG0805 14HS3404-LE100-BG0601-BE17 绝对值型35mm外部驱动式滚珠电机-14HS3404-LE100-BG0601-BE17 14HS3404-LE100-BG0602-BE17 绝对值型35mm外部驱动式滚珠电机-14HS3404-LE100-BG0602-BE17 14HS3404-LE100-BG0606-BE17 绝对值型35mm外部驱动式滚珠电机-14HS3404-LE100-BG0606-BE17 14HS3404-LE100-BG0802-BE17 绝对值型35mm外部驱动式滚珠电机-14HS3404-LE100-BG0802-BE17 14HS3404-LE100-BG0805-BE17 绝对值型35mm外部驱动式滚珠电机-14HS3404-LE100-BG0805-BE17 14HS3404-LE100-BG0601-E1000 闭环35mm外部驱动式滚珠电机-14HS3404-LE100-BG0601-E1000 14HS3404-LE100-BG0602-E1000 闭环35mm外部驱动式滚珠电机-14HS3404-LE100-BG0602-E1000 14HS3404-LE100-BG0606-E1000 闭环35mm外部驱动式滚珠电机-14HS3404-LE100-BG0606-E1000 14HS3404-LE100-BG0802-E1000 闭环35mm外部驱动式滚珠电机-14HS3404-LE100-BG0802-E1000 14HS3404-LE100-BG0805-E1000 闭环35mm外部驱动式滚珠电机-14HS3404-LE100-BG0805-E1000
规格选项
无C结尾:型号为轧制 |
Cx结尾:型号为研磨_x为研磨等级
如需要研磨请与我们联系
已选配置：14HS3404-LE100-BG0601-E1000
库存：货期需技术评估（请咨询客服）
