57mm外部驱动式滚珠电机-23HS5604-LE-BG
所属系列：23HS5604-LE-BG
23HS5604-LE凭借56mm标准机身提供稳健的力矩表现。丝杠规格覆盖全面（直径12/16mm，导程2-16mm），能够胜任从微米级精细调节到高速度循环搬运的各类任务。 该系列支持1000线/2000线/2500线/5000线增量编码器或免电池绝对值方案。搭配我司智能化电机控制系统，实现速度、位置、推力的全方位闭环控制。整机结构耐用且精度优异，适用于各类自动化装备和自动化系统
系列概要特性
• 集成滚珠丝杠和电机• 更长的寿命和更高的精度
• 提供不同长度
• 提供内置编码器
• 电机控制器/驱动器可用
技术参数
电机电气参数
| 电机类型 | 步进电机带SSI编码器 |
| 额定电流 | 3 A |
| 电机反馈类型 | SSI多圈绝对值 |
| 电机编码器分辨率 | 131072 CPR |
| 极数 | 50 |
| 绝缘等级 | B级 |
机械与动力特性
| 电机法兰 | 57 mm |
| 英制代码 | NEMA 23 |
| 额定推力 | 332.64 N |
| 额定线速度 | 50 mm/s |
| 峰值推力 | 898.43 N |
| 丝杆导程 | 5 mm |
| 直线分辨率 | 0.025 mm |
| 丝杆代码 | BG1205 |
| 丝杆类型 | 滚珠丝杆 |
| 丝杆长度 | 100 mm |
| 最大行程 | 68.4 mm |
| 结构类型 | 外部驱动式 |
| 电机高度 | 56 mm |
| 电机防护等级 | IP20 |
电机接口与安装规范
| 电机动力接口形态 | 直接引出线 |
| 电机编码器接口形态 | 直接引出线 |
| 电机制动器接口形态 | 无制动器 |
| 电机制动器连接器型号 | none |

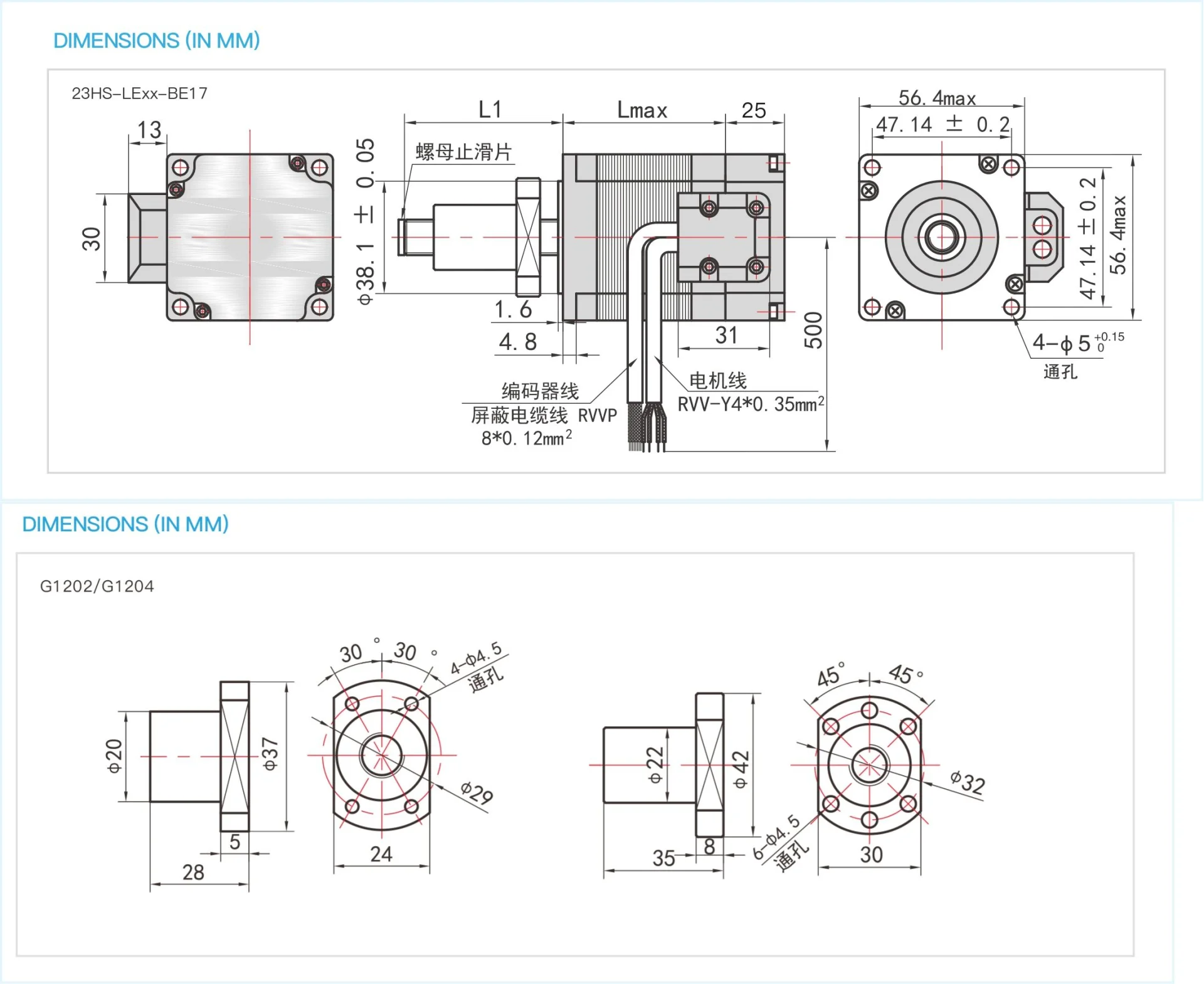

尺寸图
力速特性曲线
3D 预览
- 查看本系列全部 18 款规格型号 (选型参数表)
型号 (SKU) 配置概述 23HS5604-LE100-BG1202 57mm外部驱动式滚珠电机-23HS5604-LE-BG 23HS5604-LE100-BG1204 57mm外部驱动式滚珠电机-23HS5604-LE100-BG1204 23HS5604-LE100-BG1205 57mm外部驱动式滚珠电机-23HS5604-LE100-BG1205 23HS5604-LE100-BG1605 57mm外部驱动式滚珠电机-23HS5604-LE100-BG1605 23HS5604-LE100-BG1610 57mm外部驱动式滚珠电机-23HS5604-LE100-BG1610 23HS5604-LE100-BG1616 57mm外部驱动式滚珠电机-23HS5604-LE100-BG1616 23HS5604-LE100-BG1202-BE17 绝对值型57mm外部驱动式滚珠电机-23HS5604-LE100-BG1202-BE17 23HS5604-LE100-BG1204-BE17 绝对值型57mm外部驱动式滚珠电机-23HS5604-LE100-BG1204-BE17 23HS5604-LE100-BG1205-BE17 绝对值型57mm外部驱动式滚珠电机-23HS5604-LE100-BG1205-BE17 23HS5604-LE100-BG1605-BE17 绝对值型57mm外部驱动式滚珠电机-23HS5604-LE100-BG1605-BE17 23HS5604-LE100-BG1610-BE17 绝对值型57mm外部驱动式滚珠电机-23HS5604-LE100-BG1610-BE17 23HS5604-LE100-BG1616-BE17 绝对值型57mm外部驱动式滚珠电机-23HS5604-LE100-BG1616-BE17 23HS5604-LE100-BG1202-E1000 闭环57mm外部驱动式滚珠电机-23HS5604-LE100-BG1202-E1000 23HS5604-LE100-BG1204-E1000 闭环57mm外部驱动式滚珠电机-23HS5604-LE100-BG1204-E1000 23HS5604-LE100-BG1205-E1000 闭环57mm外部驱动式滚珠电机-23HS5604-LE100-BG1205-E1000 23HS5604-LE100-BG1605-E1000 闭环57mm外部驱动式滚珠电机-23HS5604-LE100-BG1605-E1000 23HS5604-LE100-BG1610-E1000 闭环57mm外部驱动式滚珠电机-23HS5604-LE100-BG1610-E1000 23HS5604-LE100-BG1616-E1000 闭环57mm外部驱动式滚珠电机-23HS5604-LE100-BG1616-E1000
规格选项
无C结尾:型号为轧制 |
Cx结尾:型号为研磨_x为研磨等级
如需要研磨请与我们联系
已选配置：23HS5604-LE100-BG1205-BE17
库存：货期需技术评估（请咨询客服）
