复合功能执行器-RLV
所属系列：RLV
复合功能执行器由由滚珠丝杆的Z轴步进电机及装有滚珠花键的旋转轴步进电机组合而成。Z轴步进电机和旋转轴步进电机内部分别配有一个光电编码器，使整个步进电机系統形成一个闭环结构，可随时反馈给控制器电机的运行状态，使得整个系统更为可靠。
系列概要特性
直线运行：滚珠丝杆轴沿Z轴方向可做直线运行
旋转：滚珠花键轴可做旋转运行
吸附或出气：利用滚珠丝杆轴的中空孔提供正压和负压（需提供气源
控制器/驱动器可⽤
技术参数
电机电气参数
| 电机类型 | 步进电机 |
| 额定电压 | 4.8 V |
| 额定电流 | 0.75 A |
| 电机反馈类型 | 无 |
| 极数 | 50 |
| 绝缘等级 | B级 |
机械与动力特性
| 电机法兰 | 28 mm |
| 英制代码 | NEMA 11 |
| 丝杆类型 | 滚珠丝杆 |
| 最大行程 | 90 mm |
| 结构类型 | 外部驱动式 |
| 电机高度 | 156 mm |
| 电机防护等级 | IP20 |
电机接口与安装规范
| 电机动力接口形态 | 直接引出线 |
| 电机编码器接口形态 | 无编码器 |
| 电机制动器接口形态 | 无制动器 |

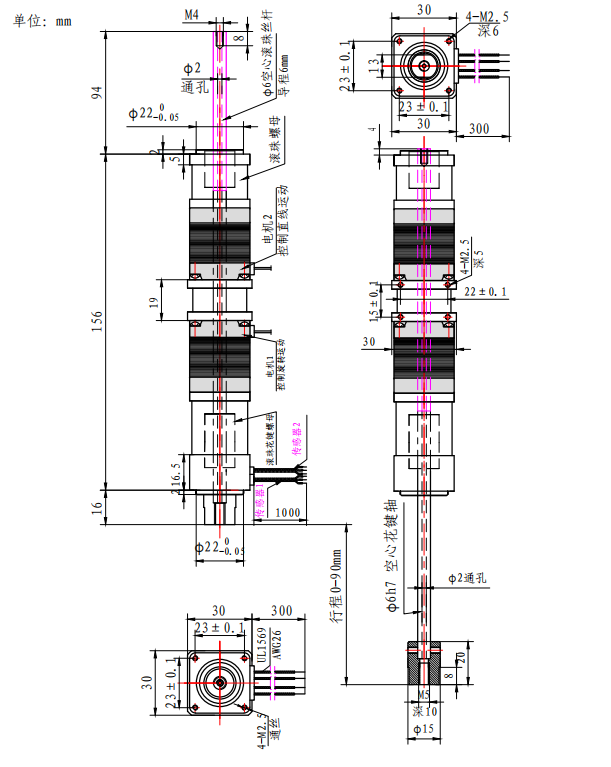

尺寸图
文档下载
- 查看本系列全部 2 款规格型号 (选型参数表)
型号 (SKU) 配置概述 RLV1130706-090S 复合功能执行器-RLV1130706-090S RLV1711505-050S1 复合功能执行器-RLV1711505-050S1
规格选项
已选配置：RLV1130706-090S
库存：
