28mm固定轴式T型电机-11HY4501-LF-T

所属系列：11HY4501-LF-T

本系列为**Nema11/28法兰固定轴式T型直线步进电机**，机身紧凑、集成度高，采用固定轴一体结构无需额外导向，可直接实现高精度线性运动；配备直径4.76mm/5mm丝杆，覆盖0.63mm、1.27mm、2mm、4mm、5.08mm、8mm多档导程，行程涵盖12.7mm–63.5mm，具备快速定位、高推力、大拉力与优异动态响应，专为空间极小、对运动精度和响应速度要求严苛的精密场景设计，广泛适用于自动化设备、光学调焦、微型机械臂及小型检测仪器等领域。

【提示】本图仅供展示
RoHSCE

系列概要特性

• 本系列为28 法兰 / Nema11 / 11HY 固定轴式线性执行器与步进丝杆电机，采用紧凑型一体化 T 型传动结构，直线输出无需额外导向，具备长寿命、高精度、高推力、大拉力及快速精准定位特性；可适配常规控制器与驱动器，支持定制与医疗、精密自动化等场景使用，整体小巧迷你，是微型精密直线运动的理想驱动方案。

技术参数

电机电气参数

电机类型步进电机
额定电流0.75 A
电机反馈类型无
极数50
绝缘等级B级

机械与动力特性

电机法兰28 mm
英制代码NEMA 11
额定推力76 N
额定线速度6.3 mm/s
峰值推力135 N
丝杆导程0.63 mm
直线分辨率0.00315 mm
丝杆代码T476-0.63
丝杆类型T型丝杆
丝杆长度12.7 mm
最大行程12.7 mm
结构类型固定轴式
电机高度45 mm
电机防护等级IP20

电机接口与安装规范

电机动力接口形态连接器
连接器型号（电机动力接口）Molex51065-0600
电机编码器接口形态无编码器
电机编码器连接器型号none
电机制动器接口形态无制动器
电机制动器连接器型号none

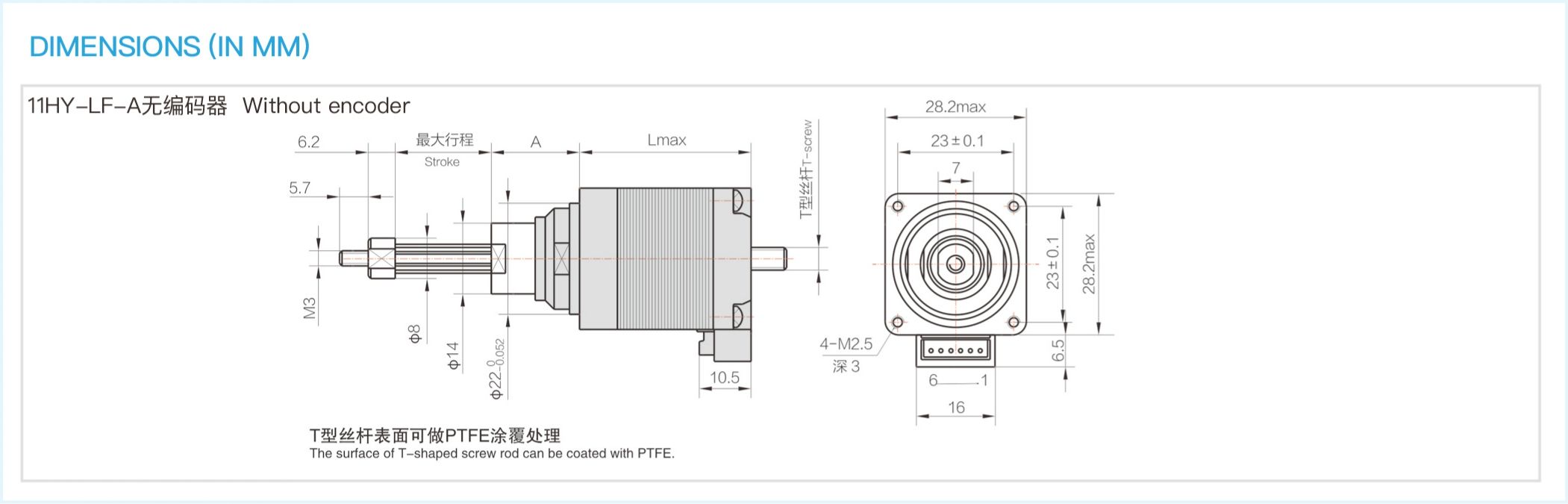

尺寸图

尺寸图

力速特性曲线

3D 预览

文档下载

  • 查看本系列全部 42 款规格型号 (选型参数表)
    型号 (SKU)配置概述
    11HY4501-LF12.7-T476-0.6328mm固定轴式直线步进电机-11HY4501-LF12.7-T476-0.63
    11HY4501-LF12.7-T476-1.2728mm固定轴式直线步进电机-11HY4501-LF12.7-T476-1.27
    11HY4501-LF12.7-T5-228mm固定轴式直线步进电机-11HY4501-LF12.7-T5-2
    11HY4501-LF12.7-T5-428mm固定轴式直线步进电机-11HY4501-LF12.7-T5-4
    11HY4501-LF12.7-T5-5.0828mm固定轴式直线步进电机-11HY4501-LF12.7-T5-5.08
    11HY4501-LF12.7-T5-828mm固定轴式直线步进电机-11HY4501-LF12.7-T5-8
    11HY4501-LF19.05-T476-0.6328mm固定轴式直线步进电机-11HY4501-LF19.05-T476-0.63
    11HY4501-LF19.05-T476-1.2728mm固定轴式直线步进电机-11HY4501-LF19.05-T476-1.27
    11HY4501-LF19.05-T5-228mm固定轴式直线步进电机-11HY4501-LF19.05-T5-2
    11HY4501-LF19.05-T5-428mm固定轴式直线步进电机-11HY4501-LF19.05-T5-4
    11HY4501-LF19.05-T5-5.0828mm固定轴式直线步进电机-11HY4501-LF19.05-T5-5.08
    11HY4501-LF19.05-T5-828mm固定轴式直线步进电机-11HY4501-LF19.05-T5-8
    11HY4501-LF25.4-T476-0.6328mm固定轴式直线步进电机-11HY4501-LF25.4-T476-0.63
    11HY4501-LF25.4-T476-1.2728mm固定轴式直线步进电机-11HY4501-LF25.4-T476-1.27
    11HY4501-LF25.4-T5-228mm固定轴式直线步进电机-11HY4501-LF25.4-T5-2
    11HY4501-LF25.4-T5-428mm固定轴式直线步进电机-11HY4501-LF25.4-T5-4
    11HY4501-LF25.4-T5-5.0828mm固定轴式直线步进电机-11HY4501-LF25.4-T5-5.08
    11HY4501-LF25.4-T5-828mm固定轴式直线步进电机-11HY4501-LF25.4-T5-8
    11HY4501-LF31.8-T476-0.6328mm固定轴式直线步进电机-11HY4501-LF31.8-T476-0.63
    11HY4501-LF31.8-T476-1.2728mm固定轴式直线步进电机-11HY4501-LF31.8-T476-1.27
    11HY4501-LF31.8-T5-228mm固定轴式直线步进电机-11HY4501-LF31.8-T5-2
    11HY4501-LF31.8-T5-428mm固定轴式直线步进电机-11HY4501-LF31.8-T5-4
    11HY4501-LF31.8-T5-5.0828mm固定轴式直线步进电机-11HY4501-LF31.8-T5-5.08
    11HY4501-LF31.8-T5-828mm固定轴式直线步进电机-11HY4501-LF31.8-T5-8
    11HY4501-LF38.1-T476-0.6328mm固定轴式直线步进电机-11HY4501-LF38.1-T476-0.63
    11HY4501-LF38.1-T476-1.2728mm固定轴式直线步进电机-11HY4501-LF38.1-T476-1.27
    11HY4501-LF38.1-T5-228mm固定轴式直线步进电机-11HY4501-LF38.1-T5-2
    11HY4501-LF38.1-T5-428mm固定轴式直线步进电机-11HY4501-LF38.1-T5-4
    11HY4501-LF38.1-T5-5.0828mm固定轴式直线步进电机-11HY4501-LF38.1-T5-5.08
    11HY4501-LF38.1-T5-828mm固定轴式直线步进电机-11HY4501-LF38.1-T5-8
    11HY4501-LF50.8-T476-0.6328mm固定轴式直线步进电机-11HY4501-LF50.8-T476-0.63
    11HY4501-LF50.8-T476-1.2728mm固定轴式直线步进电机-11HY4501-LF50.8-T476-1.27
    11HY4501-LF50.8-T5-228mm固定轴式直线步进电机-11HY4501-LF50.8-T5-2
    11HY4501-LF50.8-T5-428mm固定轴式直线步进电机-11HY4501-LF50.8-T5-4
    11HY4501-LF50.8-T5-5.0828mm固定轴式直线步进电机-11HY4501-LF50.8-T5-5.08
    11HY4501-LF50.8-T5-828mm固定轴式直线步进电机-11HY4501-LF50.8-T5-8
    11HY4501-LF63.5-T476-0.6328mm固定轴式直线步进电机-11HY4501-LF63.5-T476-0.63
    11HY4501-LF63.5-T476-1.2728mm固定轴式直线步进电机-11HY4501-LF63.5-T476-1.27
    11HY4501-LF63.5-T5-228mm固定轴式直线步进电机-11HY4501-LF63.5-T5-2
    11HY4501-LF63.5-T5-428mm固定轴式直线步进电机-11HY4501-LF63.5-T5-4
    11HY4501-LF63.5-T5-5.0828mm固定轴式直线步进电机-11HY4501-LF63.5-T5-5.08
    11HY4501-LF63.5-T5-828mm固定轴式直线步进电机-11HY4501-LF63.5-T5-8
