35mm固定轴式T型电机-14HS3404-LF-T

所属系列：14HS3404-LF-T

本系列为35 法兰 Nema14/14HS 固定轴式 T 型直线步进电机，机身高度统一 34mm，采用一体化固定轴结构，无需外部导向即可实现直线运动；集成直径 5.56mm/6.35mm 丝杆，覆盖 1.58mm、2mm、3.17mm、6.35mm、9.75mm 多种导程，提供 12.7mm–63.5mm 多档行程选择，具备快速定位、大推力、高精度特点，结构紧凑可靠，可配套驱动器使用，专为空间受限的自动化设备、医疗仪器、检测设备等精密直线运动场景设计。

【提示】本图仅供展示
RoHSCE

系列概要特性

• 本系列为35mm 法兰 NEMA14/14HS 固定轴式线性执行器，采用一体化丝杆传动结构，可提供多种丝杆长度选择，具备长寿命、高精度特点，可适配常规电机控制器与驱动器使用，部分机型支持后续配套编码器升级；整体结构紧凑小巧，属于微型 / 小型精密丝杆步进电机，适用于空间受限的高精度直线运动场景。

技术参数

电机电气参数

电机类型步进电机
额定电流1 A
电机反馈类型无
极数50
绝缘等级B级

机械与动力特性

电机法兰35 mm
英制代码NEMA 14
额定推力81.2 N
额定线速度15.8 mm/s
峰值推力195.4 N
丝杆导程1.58 mm
直线分辨率0.0079 mm
丝杆代码T635-1.58
丝杆类型T型丝杆
丝杆长度12.7 mm
最大行程12.7 mm
结构类型固定轴式
电机高度34 mm
电机防护等级IP20

电机接口与安装规范

电机动力接口形态直接引出线
电机编码器接口形态无编码器
电机编码器连接器型号none
电机制动器接口形态无制动器
电机制动器连接器型号none

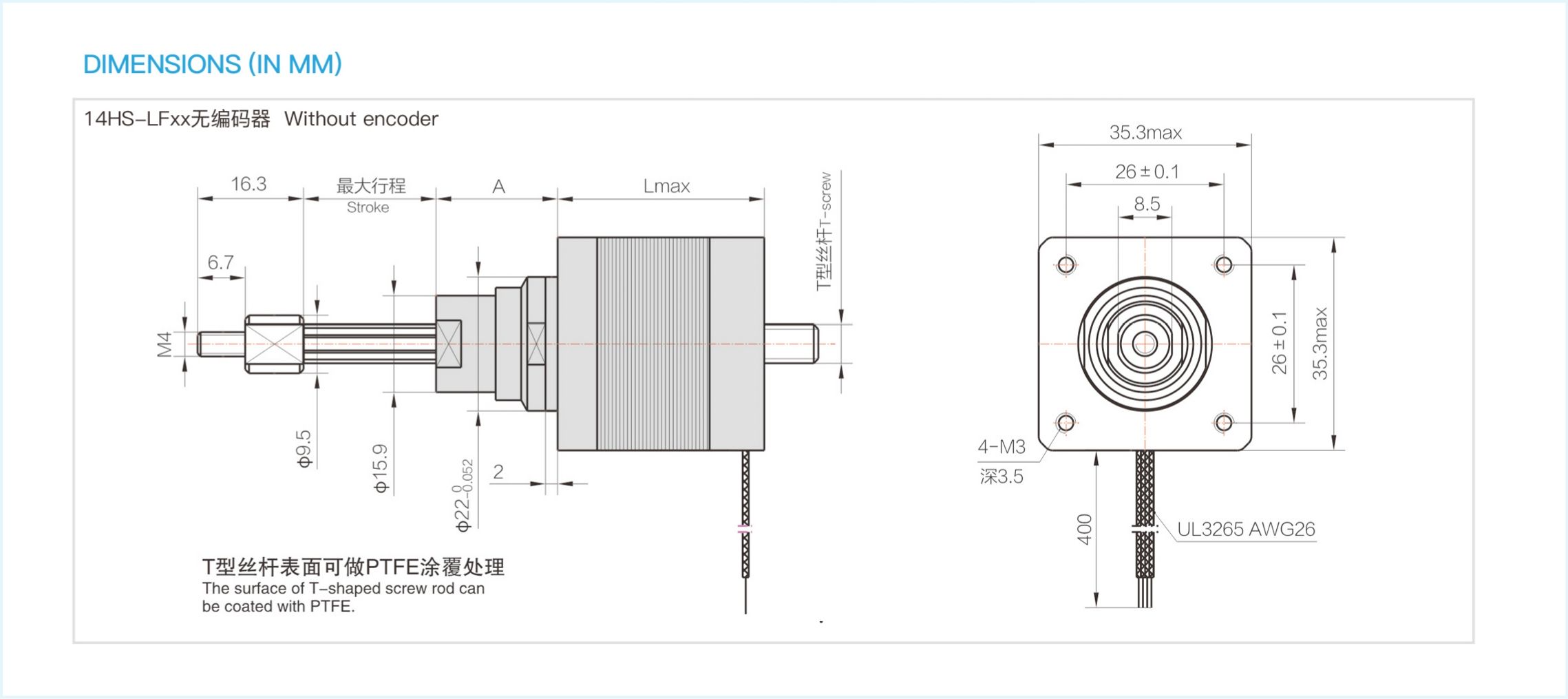

尺寸图

尺寸图

力速特性曲线

3D 预览

文档下载

  • 查看本系列全部 35 款规格型号 (选型参数表)
    型号 (SKU)配置概述
    14HS3404-LF12.7-T5.56-9.7535mm固定轴式直线步进电机-14HS3404-LF12.7-T5.56-9.75
    14HS3404-LF12.7-T635-1.5835mm固定轴式直线步进电机-14HS3404-LF12.7-T635-1.58
    14HS3404-LF12.7-T635-235mm固定轴式直线步进电机-14HS3404-LF12.7-T635-2
    14HS3404-LF12.7-T635-3.1735mm固定轴式直线步进电机-14HS3404-LF12.7-T635-3.17
    14HS3404-LF12.7-T635-6.3535mm固定轴式直线步进电机-14HS3404-LF12.7-T635-6.35
    14HS3404-LF19.05-T5.56-9.7535mm固定轴式直线步进电机-14HS3404-LF19.05-T5.56-9.75
    14HS3404-LF19.05-T635-1.5835mm固定轴式直线步进电机-14HS3404-LF19.05-T635-1.58
    14HS3404-LF19.05-T635-235mm固定轴式直线步进电机-14HS3404-LF19.05-T635-2
    14HS3404-LF19.05-T635-3.1735mm固定轴式直线步进电机-14HS3404-LF19.05-T635-3.17
    14HS3404-LF19.05-T635-6.3535mm固定轴式直线步进电机-14HS3404-LF19.05-T635-6.35
    14HS3404-LF25.4-T5.56-9.7535mm固定轴式直线步进电机-14HS3404-LF25.4-T5.56-9.75
    14HS3404-LF25.4-T635-1.5835mm固定轴式直线步进电机-14HS3404-LF25.4-T635-1.58
    14HS3404-LF25.4-T635-235mm固定轴式直线步进电机-14HS3404-LF25.4-T635-2
    14HS3404-LF25.4-T635-3.1735mm固定轴式直线步进电机-14HS3404-LF25.4-T635-3.17
    14HS3404-LF25.4-T635-6.3535mm固定轴式直线步进电机-14HS3404-LF25.4-T635-6.35
    14HS3404-LF31.8-T5.56-9.7535mm固定轴式直线步进电机-14HS3404-LF31.8-T5.56-9.75
    14HS3404-LF31.8-T635-1.5835mm固定轴式直线步进电机-14HS3404-LF31.8-T635-1.58
    14HS3404-LF31.8-T635-235mm固定轴式直线步进电机-14HS3404-LF31.8-T635-2
    14HS3404-LF31.8-T635-3.1735mm固定轴式直线步进电机-14HS3404-LF31.8-T635-3.17
    14HS3404-LF31.8-T635-6.3535mm固定轴式直线步进电机-14HS3404-LF31.8-T635-6.35
    14HS3404-LF38.1-T5.56-9.7535mm固定轴式直线步进电机-14HS3404-LF38.1-T5.56-9.75
    14HS3404-LF38.1-T635-1.5835mm固定轴式直线步进电机-14HS3404-LF38.1-T635-1.58
    14HS3404-LF38.1-T635-235mm固定轴式直线步进电机-14HS3404-LF38.1-T635-2
    14HS3404-LF38.1-T635-3.1735mm固定轴式直线步进电机-14HS3404-LF38.1-T635-3.17
    14HS3404-LF38.1-T635-6.3535mm固定轴式直线步进电机-14HS3404-LF38.1-T635-6.35
    14HS3404-LF50.8-T5.56-9.7535mm固定轴式直线步进电机-14HS3404-LF50.8-T5.56-9.75
    14HS3404-LF50.8-T635-1.5835mm固定轴式直线步进电机-14HS3404-LF50.8-T635-1.58
    14HS3404-LF50.8-T635-235mm固定轴式直线步进电机-14HS3404-LF50.8-T635-2
    14HS3404-LF50.8-T635-3.1735mm固定轴式直线步进电机-14HS3404-LF50.8-T635-3.17
    14HS3404-LF50.8-T635-6.3535mm固定轴式直线步进电机-14HS3404-LF50.8-T635-6.35
    14HS3404-LF63.5-T5.56-9.7535mm固定轴式直线步进电机-14HS3404-LF63.5-T5.56-9.75
    14HS3404-LF63.5-T635-1.5835mm固定轴式直线步进电机-14HS3404-LF63.5-T635-1.58
    14HS3404-LF63.5-T635-235mm固定轴式直线步进电机-14HS3404-LF63.5-T635-2
    14HS3404-LF63.5-T635-3.1735mm固定轴式直线步进电机-14HS3404-LF63.5-T635-3.17
    14HS3404-LF63.5-T635-6.3535mm固定轴式直线步进电机-14HS3404-LF63.5-T635-6.35

规格选项

已选配置：14HS3404-LF12.7-T635-1.58
库存：常规订货（货期请与客服确认）
