86步进伺服电机-SC86
所属系列：SC86
NEMA34高性能大扭矩闭环步进电机，法兰尺寸86mm，集成了三通道编码器，扭矩高达8Nm
系列概要特性
闭环步进伺服电机
NEMA34步进电机
ABZ三通道编码器
出轴支持定制
法兰尺寸86mm
技术参数
电机电气参数
| 电机类型 | 步进电机 |
| 电机反馈类型 | 无 |
| 电机编码器分辨率 | 1000 CPR |
| 额定电流 | 4.6 A |
| 极数 | 50 |
| 绝缘等级 | B级 |
| 抱闸选项 | 未集成 |
机械与动力特性
| 电机法兰 | 86 mm |
| 英制代码 | NEMA 34 |
| 保持扭矩 | 8 N.m |
| 额定转速 | 500 rpm |
| 转动惯量 | 1800 g・cm² |
| 电机高度 | 114 mm |
| 电机防护等级 | IP20 |
电机接口与安装规范
| 电机动力接口形态 | 直接引出线 |
| 电机编码器接口形态 | 直接引出线 |
| 电机制动器接口形态 | 无制动器 |
| 轴直径（电机输出轴） | 14 mm |
| 轴长度（电机输出轴） | 37 mm |
| 凸台高度 | 1.6 mm |
| 凸台直径 | 73 mm |
| 安装孔位 | 69.6 mm |
| 安装孔类型 | 通孔 |
| 安装孔尺寸 | 6.5 mm |

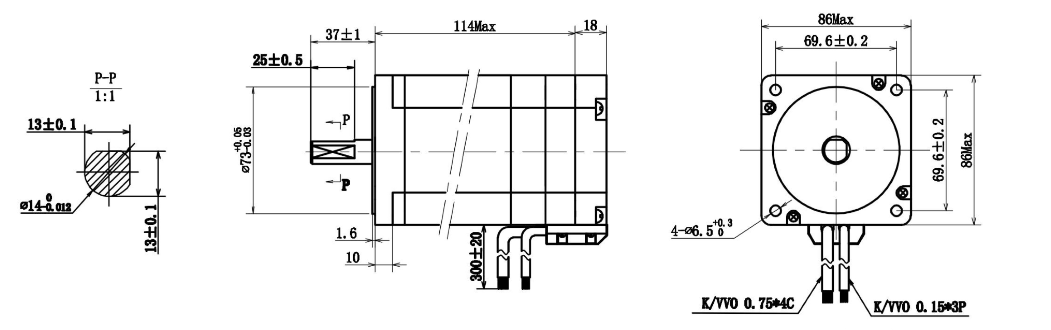

尺寸图
- 查看本系列全部 1 款规格型号 (选型参数表)
型号 (SKU) 配置概述 SC86L114E 86步进伺服电机-SC86L114E
