35系列减速步进电机|机身48_多种减速比_编码器配置可选-14HS4804-GL
所属系列：14HS4804-GL
35 系列长款行星减速步进电机，48mm 加长机身，绕组充足、动力更强，负载性能更稳定。搭载多规格减速比配置，可满足不同转速与大扭矩输出需求。支持闭环编码器选装，实现高精度闭环控制，运行精准、抗干扰性更好。机身尺寸规格丰富，适配多种安装工况，支持选配总线步进驱动控制系统，广泛适用于多轴自动化设备、精密传动、智能设备运动机构。
系列概要特性
• 微型减速步进电机
• 35系列法兰
• 可配套编码器
• 不同的减速比可选
• 提供不同长度
• 电机控制器/驱动器可用
技术参数
电机电气参数
| 电机类型 | 步进电机 |
| 电机反馈类型 | 无 |
| 额定电流 | 1.5 A |
| 极数 | 50 |
| 绝缘等级 | B级 |
| 抱闸选项 | 未集成 |
机械与动力特性
| 电机法兰 | 35 mm |
| 英制代码 | NEMA 14 |
| 保持扭矩 | 320 mN・m |
| 额定转速 | 1000 rpm |
| 减速比 | 13.73 |
| 整机转速 | 43.7 rpm |
| 整机扭矩 | 1783.75 mN・m |
| 转动惯量 | 26 g・cm² |
| 电机高度 | 48 mm |
| 电机防护等级 | IP20 |
电机接口与安装规范
| 电机动力接口形态 | 直接引出线 |
| 电机编码器接口形态 | 无编码器 |
| 电机制动器接口形态 | 无制动器 |
| 电机制动器连接器型号 | none |

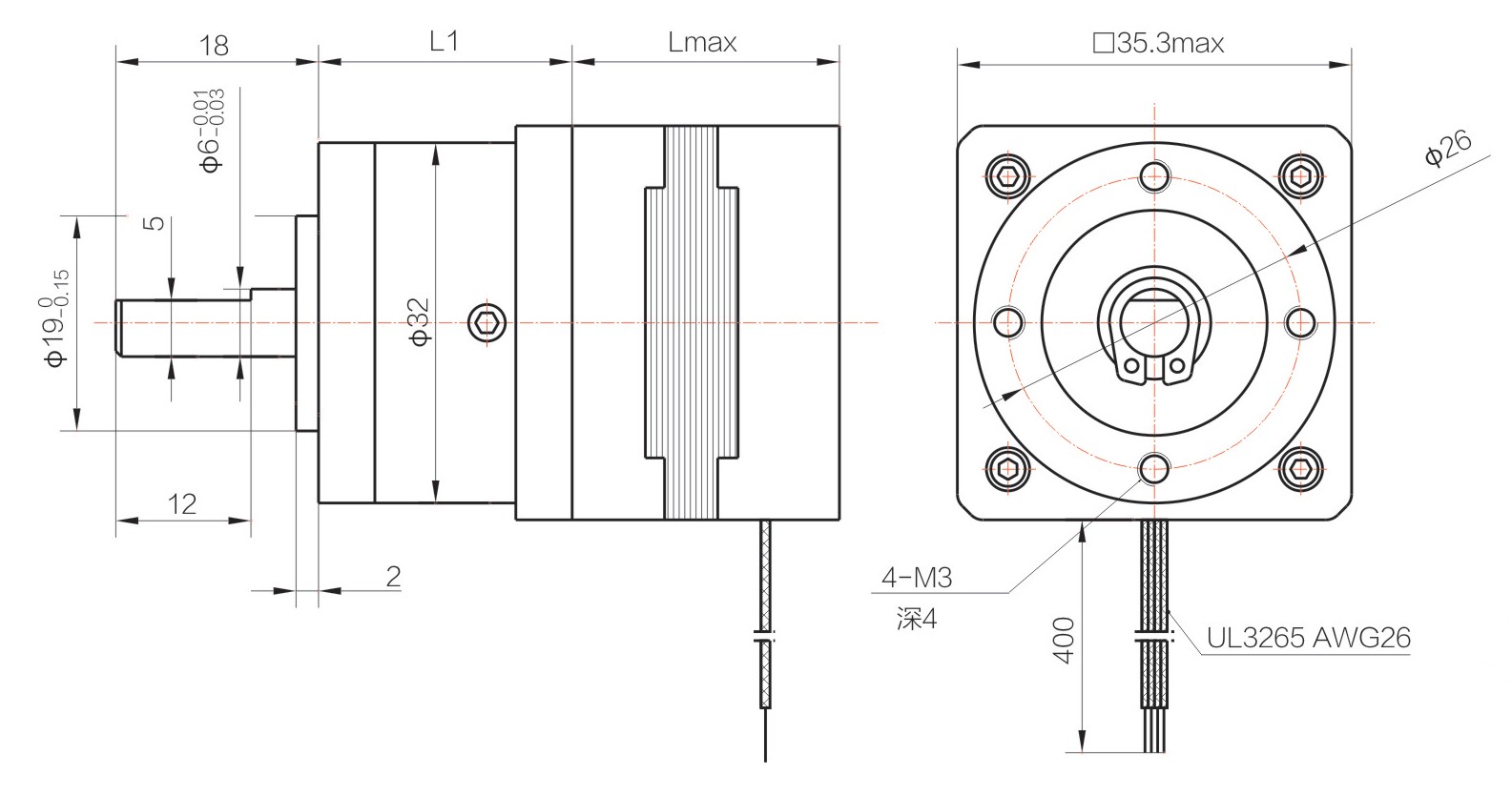

尺寸图
力速特性曲线
3D 预览
文档下载
- 查看本系列全部 27 款规格型号 (选型参数表)
型号 (SKU) 配置概述 14HS4804-GL13.73 35mm减速步进电机-14HS4804-GL13.73 14HS4804-GL139.15 35mm减速步进电机-14HS4804-GL139.15 14HS4804-GL19.2 35mm减速步进电机-14HS4804-GL19.2 14HS4804-GL26.85 35mm减速步进电机-14HS4804-GL26.85 14HS4804-GL3.71 35mm减速步进电机-14HS4804-GL3.71 14HS4804-GL5.18 35mm减速步进电机-14HS4804-GL5.18 14HS4804-GL50.9 35mm减速步进电机-14HS4804-GL50.9 14HS4804-GL71.08 35mm减速步进电机-14HS4804-GL71.08 14HS4804-GL99.51 35mm减速步进电机-14HS4804-GL99.51 14HS4804-GL13.73-BE17 绝对值35mm减速步进电机-14HS4804-GL13.73-BE17 14HS4804-GL139.15-BE17 绝对值35mm减速步进电机-14HS4804-GL139.15-BE17 14HS4804-GL19.2-BE17 绝对值35mm减速步进电机-14HS4804-GL19.2-BE17 14HS4804-GL26.85-BE17 绝对值35mm减速步进电机-14HS4804-GL26.85-BE17 14HS4804-GL3.71-BE17 绝对值35mm减速步进电机-14HS4804-GL3.71-BE17 14HS4804-GL5.18-BE17 绝对值35mm减速步进电机-14HS4804-GL5.18-BE17 14HS4804-GL50.9-BE17 绝对值35mm减速步进电机-14HS4804-GL50.9-BE17 14HS4804-GL71.08-BE17 绝对值35mm减速步进电机-14HS4804-GL71.08-BE17 14HS4804-GL99.51-BE17 绝对值35mm减速步进电机-14HS4804-GL99.51-BE17 14HS4804-GL13.73-HE1000 闭环35mm减速步进电机-14HS4804-GL13.73-HE1000 14HS4804-GL139.15-HE1000 闭环35mm减速步进电机-14HS4804-GL139.15-HE1000 14HS4804-GL19.2-HE1000 闭环35mm减速步进电机-14HS4804-GL19.2-HE1000 14HS4804-GL26.85-HE1000 闭环35mm减速步进电机-14HS4804-GL26.85-HE1000 14HS4804-GL3.71-HE1000 闭环35mm减速步进电机-14HS4804-GL3.71-HE1000 14HS4804-GL5.18-HE1000 闭环35mm减速步进电机-14HS4804-GL5.18-HE1000 14HS4804-GL50.9-HE1000 闭环35mm减速步进电机-14HS4804-GL50.9-HE1000 14HS4804-GL71.08-HE1000 闭环35mm减速步进电机-14HS4804-GL71.08-HE1000 14HS4804-GL99.51-HE1000 闭环35mm减速步进电机-14HS4804-GL99.51-HE1000
规格选项
已选配置：14HS4804-GL13.73
库存：货期需技术评估（请咨询客服）
