20系列减速步进电机|Nema8行星减速步进_多个减速比规格可选_编码器闭环可选-8HY3001-GL
所属系列：8HY3001-GL
微型 20mm 法兰行星减速步进，结构紧凑省空间，可选配编码器实现闭环控制，有效解决丢步问题。提供多种减速比、基础电机机身30毫米，预装的减速箱实现扭矩放大，低速输出稳定。适配总线步进电机驱动器与控制器，选型灵活，适配各类小型精密自动化设备、光学仪器、微型传动场景。
系列概要特性
• 微型减速步进电机• 20系列法兰• 可配套编码器• 不同的减速比可选• 提供不同长度• 电机控制器/驱动器可用技术参数
电机电气参数
| 电机类型 | 步进电机 |
| 电机反馈类型 | 无 |
| 额定电流 | 0.6 A |
| 极数 | 50 |
| 绝缘等级 | B级 |
| 抱闸选项 | 未集成 |
机械与动力特性
| 电机法兰 | 20 mm |
| 英制代码 | NEMA 8 |
| 保持扭矩 | 18 mN・m |
| 额定转速 | 1000 rpm |
| 减速比 | 4.75 |
| 整机转速 | 126.32 rpm |
| 整机扭矩 | 21.38 mN・m |
| 转动惯量 | 2 g・cm² |
| 电机高度 | 30 mm |
| 电机防护等级 | IP20 |
电机接口与安装规范
| 电机动力接口形态 | 连接器 |
| 连接器型号（电机动力接口） | HY12500-6Y |
| 电机编码器接口形态 | 无编码器 |
| 电机制动器接口形态 | 无制动器 |
| 电机制动器连接器型号 | none |

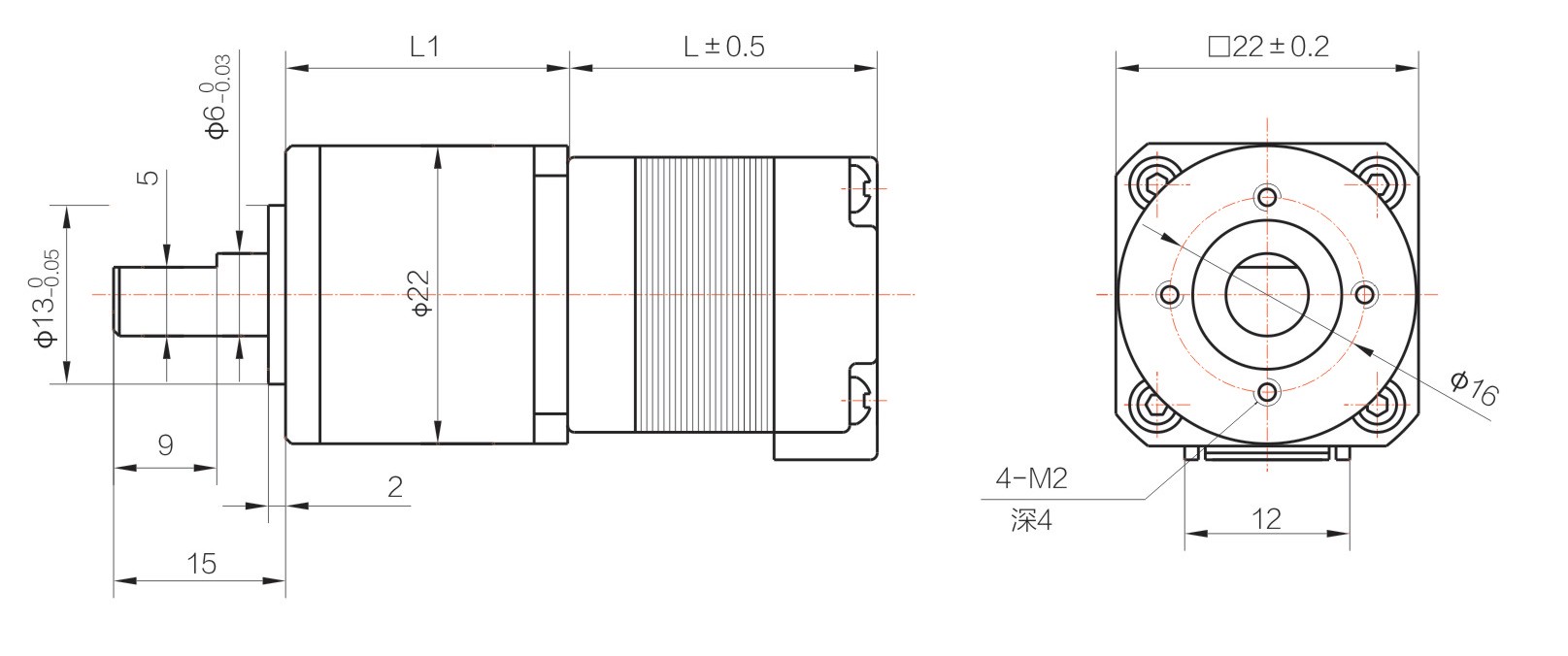

尺寸图
力速特性曲线
3D 预览
文档下载
- 查看本系列全部 27 款规格型号 (选型参数表)
型号 (SKU) 配置概述 8HY3001-GL107.17 20mm减速步进电机-8HY3001-GL107.17 8HY3001-GL16 20mm减速步进电机-8HY3001-GL16 8HY3001-GL19 20mm减速步进电机-8HY3001-GL19 8HY3001-GL22.56 20mm减速步进电机-8HY3001-GL22.56 8HY3001-GL4 20mm减速步进电机-8HY3001-GL4 8HY3001-GL4.75 20mm减速步进电机-8HY3001-GL4.75 8HY3001-GL64 20mm减速步进电机-8HY3001-GL64 8HY3001-GL76 20mm减速步进电机-8HY3001-GL76 8HY3001-GL90.25 20mm减速步进电机-8HY3001-GL90.25 8HY3001-GL107.17-BE23 绝对值20mm减速步进电机-8HY3001-GL107.17-BE23 8HY3001-GL16-BE17 绝对值20mm减速步进电机-8HY3001-GL16-BE17 8HY3001-GL19-BE18 绝对值20mm减速步进电机-8HY3001-GL19-BE18 8HY3001-GL22.56-BE19 绝对值20mm减速步进电机-8HY3001-GL22.56-BE19 8HY3001-GL4-BE17 绝对值20mm减速步进电机-8HY3001-GL4-BE17 8HY3001-GL4.75-BE17 绝对值20mm减速步进电机-8HY3001-GL4.75-BE17 8HY3001-GL64-BE20 绝对值20mm减速步进电机-8HY3001-GL64-BE20 8HY3001-GL76-BE21 绝对值20mm减速步进电机-8HY3001-GL76-BE21 8HY3001-GL90.25-BE22 绝对值20mm减速步进电机-8HY3001-GL90.25-BE22 8HY3001-GL107.17-HE1000 闭环20mm减速步进电机-8HY3001-GL107.17-HE1000 8HY3001-GL16-HE1000 闭环20mm减速步进电机-8HY3001-GL16-HE1000 8HY3001-GL19-HE1000 闭环20mm减速步进电机-8HY3001-GL19-HE1000 8HY3001-GL22.56-HE1000 闭环20mm减速步进电机-8HY3001-GL22.56-HE1000 8HY3001-GL4-HE1000 闭环20mm减速步进电机-8HY3001-GL4-HE1000 8HY3001-GL4.75-HE1000 闭环20mm减速步进电机-8HY3001-GL4.75-HE1000 8HY3001-GL64-HE1000 闭环20mm减速步进电机-8HY3001-GL64-HE1000 8HY3001-GL76-HE1000 闭环20mm减速步进电机-8HY3001-GL76-HE1000 8HY3001-GL90.25-HE1000 闭环20mm减速步进电机-8HY3001-GL90.25-HE1000
规格选项
已选配置：8HY3001-GL4.75
库存：货期需技术评估（请咨询客服）
