35系列空心轴步进电机|（NEMA 14 / 35mm法兰 / 34mm机身）_全系支持预装编码器-14HS3404-N
所属系列：14HS3404-N
14HS3404-N 是一款兼顾紧凑体积与实用动力输出的 NEMA 14（35mm 法兰）中空轴步进电机。该型号采用 34mm 标准机身长度，核心特色在于其宽达 2.0mm 至 8.0mm 的中空内径可选范围。大孔径贯通轴专为“过光、过气、过线”场景设计，能完美容纳激光光纤、大流量真空管路或多芯电气线束，从根本上解决旋转机构的线缆缠绕与管路扭结问题。电机具备高精度、长寿命与低发热特性，尾部支持加装微型编码器升级为闭环控制系统。
系列概要特性
• 中空轴步进电机
• 35系列法兰
• 可配套编码器
• 更长的寿命和更高的精度
• 提供不同长度
• 电机控制器/驱动器可用
技术参数
电机电气参数
| 电机类型 | 步进电机带ABI编码器 |
| 电机反馈类型 | 差分ABZ(光编) |
| 额定电流 | 1 A |
| 极数 | 50 |
| 绝缘等级 | B级 |
机械与动力特性
| 电机法兰 | 35 mm |
| 英制代码 | NEMA 14 |
| 保持扭矩 | 160 mN・m |
| 空心轴内径 | 2 mm |
| 空心轴外径 | 5 mm |
| 转动惯量 | 18 g・cm² |
| 电机高度 | 34 mm |
电机接口与安装规范
| 电机动力接口形态 | 直接引出线 |
| 电机编码器接口形态 | 直接引出线 |
| 电机制动器接口形态 | 无制动器 |

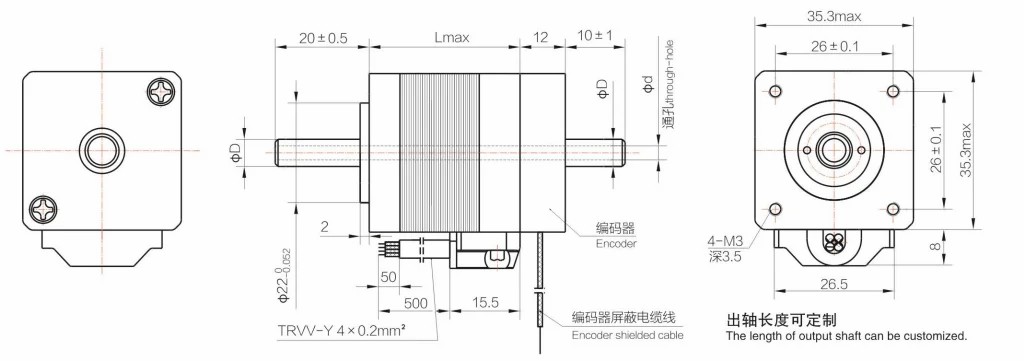

尺寸图
力速特性曲线
3D 预览
文档下载
暂无相关文档下载
- 查看本系列全部 16 款规格型号 (选型参数表)
型号 (SKU) 配置概述 14HS3404-N05-B2 35mm空心轴步进电机-14HS3404-N05-B2 14HS3404-N05-B3 35mm空心轴步进电机-14HS3404-N05-B3 14HS3404-N05-B3.5 35mm空心轴步进电机-14HS3404-N05-B3.5 14HS3404-N08-B2.5 35mm空心轴步进电机-14HS3404-N08-B2.5 14HS3404-N08-B3.5 35mm空心轴步进电机-14HS3404-N08-B3.5 14HS3404-N08-B4.5 35mm空心轴步进电机-14HS3404-N08-B4.5 14HS3404-N08-B5.5 35mm空心轴步进电机-14HS3404-N08-B5.5 14HS3404-N08-B6 35mm空心轴步进电机-14HS3404-N08-B6 14HS3404-N10-B4 35mm空心轴步进电机-14HS3404-N10-B4 14HS3404-N10-B5 35mm空心轴步进电机-14HS3404-N10-B5 14HS3404-N10-B6 35mm空心轴步进电机-14HS3404-N10-B6 14HS3404-N10-B7 35mm空心轴步进电机-14HS3404-N10-B7 14HS3404-N10-B8 35mm空心轴步进电机-14HS3404-N10-B8 14HS3404-N05-B2-HE1000 闭环35mm空心轴步进电机-14HS3404-N05-B2-HE1000 14HS3404-N05-B3-HE1000 闭环35mm空心轴步进电机-14HS3404-N05-B3-HE1000 14HS3404-N05-B3.5-HE1000 闭环35mm空心轴步进电机-14HS3404-N05-B3.5-HE1000
规格选项
已选配置：14HS3404-N05-B2-HE1000
库存：货期需技术评估（请咨询客服）
