57mm外部驱动式滚珠电机-23HS7604-LE-BG

所属系列：23HS7604-LE-BG

57mm超长机身强力滚珠驱动电机，为重型精密传动场景量身打造，机身加长设计带来极致推力输出与结构刚性，可长期承受高负荷连续作业。适配大直径、大导程重载滚珠丝杆，大幅提升设备传动效率与行程范围，完美适配大行程、高负载、高精度并存的严苛工况。

57mm外部驱动式滚珠电机-23HS7604-LE-BG 23HS7604-LE100-BG1605
【提示】本图仅供展示
RoHSCE

系列概要特性

• 集成滚珠丝杠和电机
• 更长的寿命和更高的精度
• 提供不同长度
• 提供内置编码器
• 电机控制器/驱动器可用

技术参数

电机电气参数

电机类型步进电机
额定电流4 A
电机反馈类型无
极数50
绝缘等级B级

机械与动力特性

电机法兰57 mm
英制代码NEMA 23
额定推力251.5 N
额定线速度50 mm/s
峰值推力969.6 N
丝杆导程5 mm
直线分辨率0.025 mm
丝杆代码BG1605
丝杆类型滚珠丝杆
丝杆长度100 mm
最大行程48.4 mm
结构类型外部驱动式
电机高度76 mm
电机防护等级IP20

电机接口与安装规范

电机动力接口形态直接引出线
电机编码器接口形态无编码器
电机编码器连接器型号none
电机制动器接口形态无制动器
电机制动器连接器型号none

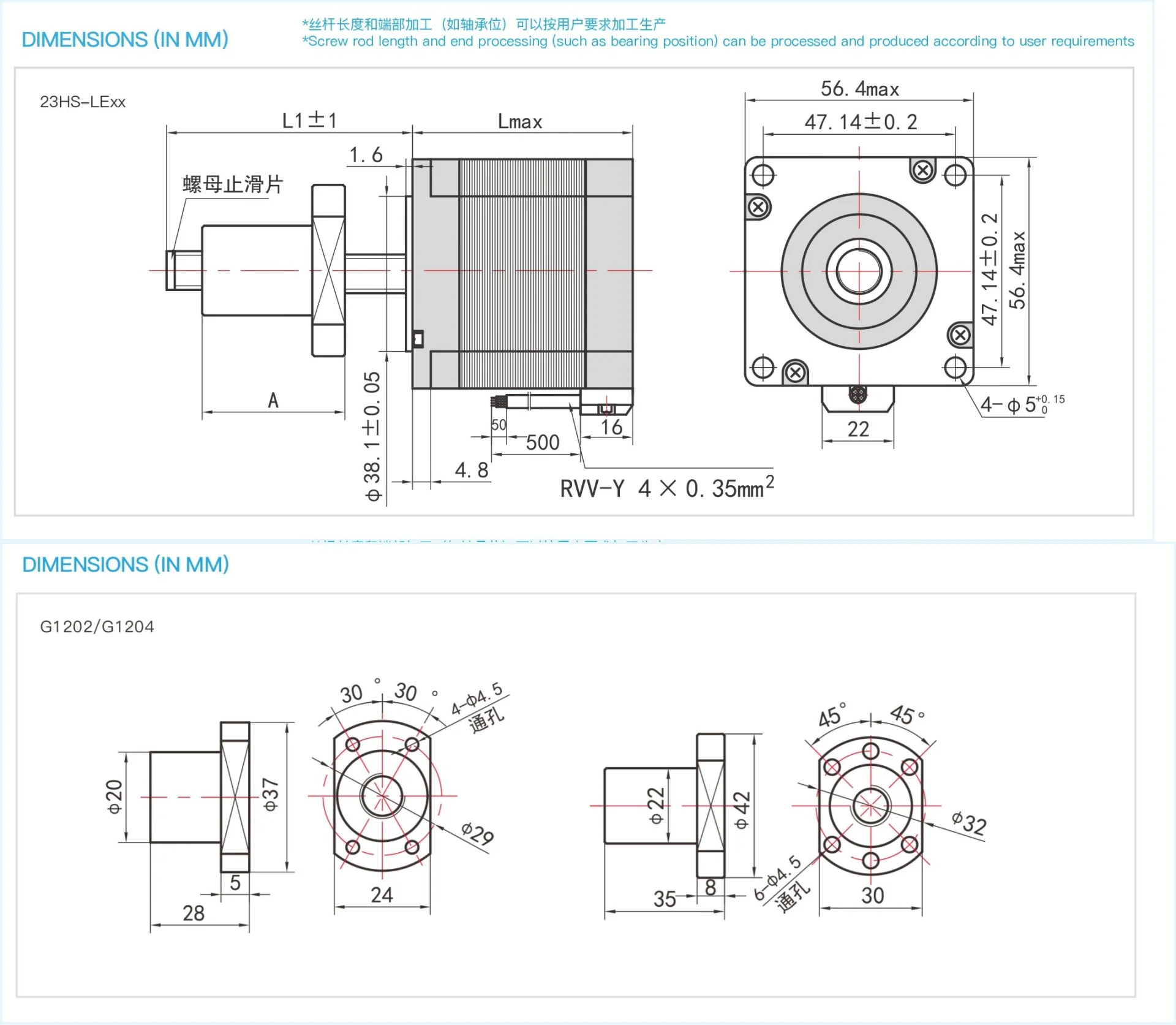

尺寸图

尺寸图

力速特性曲线

3D 预览

文档下载

规格选项

无C结尾:型号为轧制 | Cx结尾:型号为研磨_x为研磨等级 如需要研磨请与我们联系
