20系列滚珠丝杠直线电机(涵盖闭环和无电池型绝对值型)-8HY3001-LE-BG

所属系列：8HY3001-LE-BG

8HY3001-LE是20毫米法兰安装尺寸的微型滚珠直线电机系列，它将电机+滚珠丝杆一体化集成结构，可选 BG0401、BG0601（导程 1mm）及 BG0402、BG0602（导程 2mm）等多种规格滚珠丝杆，省去联轴器连接环节，大幅简化装配、节省安装空间。相比传统 T 型丝杆直线电机，滚珠丝杠与螺母配合具备更长使用寿命与更高传动精度，可满足精密直线驱动场景需求。 产品支持灵活定制：丝杠长度可按需生产，丝杆规格丰富，端部结构支持轴承位加工或客户非标加工，适配不同设备安装需求。同时提供多种反馈版本：可选用装增量编码器（-E 版本）、绝对值编码器（-BE /GE版本）构成闭环控制方案；也可预装差分 ABZ 信号输出增量编码器，实现高精度伺服定位，支持多档分辨率选择；还可搭载 17 位免电池多圈绝对值编码器，无需上电归零，即可实现高精度即时定位控制。搭配我们的智能化电机控制系统，支持推力控制，定位控制，速度调节控制等多种控制方案 整机结构紧凑、推力强劲、定位精度高，是 T 型丝杆直线电机的高效补充产品，适用于对空间、精度与可靠性要求较高的精密驱动场合。

20系列滚珠丝杠直线电机(涵盖闭环和无电池型绝对值型)-8HY3001-LE-BG 8HY3001-LE100-BG0601
【提示】本图仅供展示
RoHSCE

系列概要特性

• 一体化结构
• 丰富的电机规格可选
• 更长的寿命和更高的精度
• 不同的螺杆长度可选
• 内置编码器版本可选
• 电机驱动器/电机控制器可选

技术参数

电机电气参数

电机类型步进电机
额定电流0.6 A
电机反馈类型无
极数50
绝缘等级B级

机械与动力特性

电机法兰20 mm
英制代码NEMA 8
额定推力50 N
额定线速度10 mm/s
峰值推力68.3 N
丝杆导程1 mm
直线分辨率0.005 mm
丝杆代码BG0601
丝杆类型滚珠丝杆
丝杆长度100 mm
最大行程83.5 mm
结构类型外部驱动式
电机高度30 mm
电机防护等级IP20

电机接口与安装规范

电机动力接口形态连接器
连接器型号（电机动力接口）HY12500-6Y
电机编码器接口形态无编码器
电机编码器连接器型号none
电机制动器接口形态无制动器
电机制动器连接器型号none

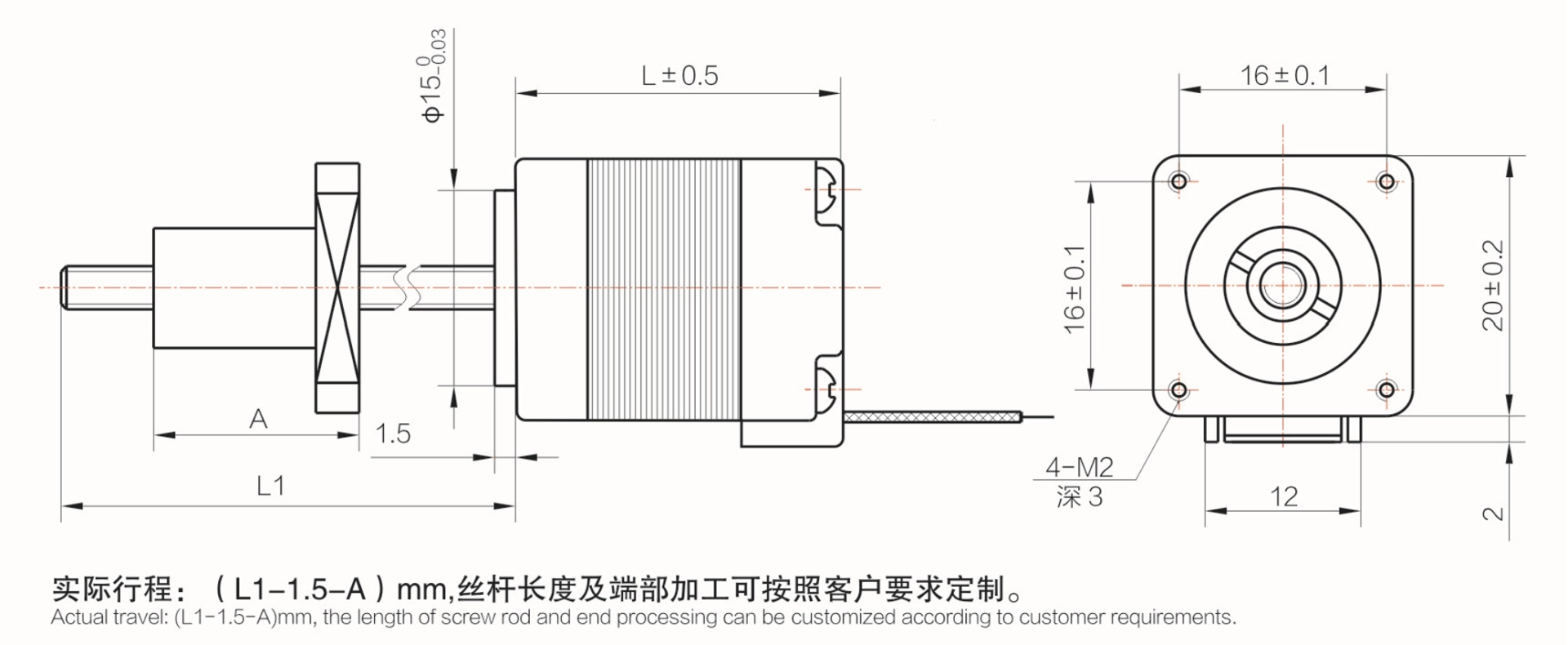

尺寸图

尺寸图

力速特性曲线

3D 预览

文档下载

暂无相关文档下载

规格选项

已选配置：8HY3001-LE100-BG0601
