28mm外部驱动式直线步进电机-11HY4501-LE-T
所属系列：11HY4501-LE-T
28 法兰外部驱动式 T 型直线电机系列包含开环步进、E1000 差分增量编码器闭环、17 位多圈绝对值编码器闭环多款机型，机身长度统一为 45mm，最大行程均为 88.47mm，采用 T 型一体化结构设计，无需额外联轴器或轴承座，可提供多种丝杆导程与行程选择，具备快速响应、高推力、运行稳定的优势，尤其适合空间受限的高精度线性运动场景，广泛应用于自动化设备、光学调焦系统、微型机械臂等精密驱动领域，全系列电机均可搭配对应规格驱动器使用。
系列概要特性
• 该系列产品均采用一体化结构设计，提供多种规格与不同长度可选，具备长寿命、高精度的运行特性，其中基础款为通用型配置，部分型号配备差分增量编码器，高端型号则搭载 17 位多圈绝对值编码器并拥有更出色的使用寿命与控制精度，全系列均可适配配套电机控制器及驱动器使用。技术参数
电机电气参数
| 电机类型 | 步进电机带ABI编码器 |
| 额定电流 | 0.75 A |
| 电机反馈类型 | 差分ABZ(光编) |
| 电机编码器分辨率 | 1000 CPR |
| 极数 | 50 |
| 绝缘等级 | B级 |
机械与动力特性
| 电机法兰 | 28 mm |
| 英制代码 | NEMA 11 |
| 额定推力 | 62.8 N |
| 额定线速度 | 12.7 mm/s |
| 峰值推力 | 132.2 N |
| 丝杆导程 | 1.27 mm |
| 直线分辨率 | 0.00635 mm |
| 丝杆代码 | T476-1.27 |
| 丝杆类型 | T型丝杆 |
| 丝杆长度 | 100 mm |
| 最大行程 | 88.47 mm |
| 结构类型 | 外部驱动式 |
| 电机高度 | 45 mm |
| 电机防护等级 | IP20 |
电机接口与安装规范
| 电机动力接口形态 | 连接器 |
| 连接器型号（电机动力接口） | Molex51065-0600 |
| 电机编码器接口形态 | 连接器 |
| 电机编码器连接器型号 | GHR-10V-S |
| 电机制动器接口形态 | 无制动器 |
| 电机制动器连接器型号 | none |

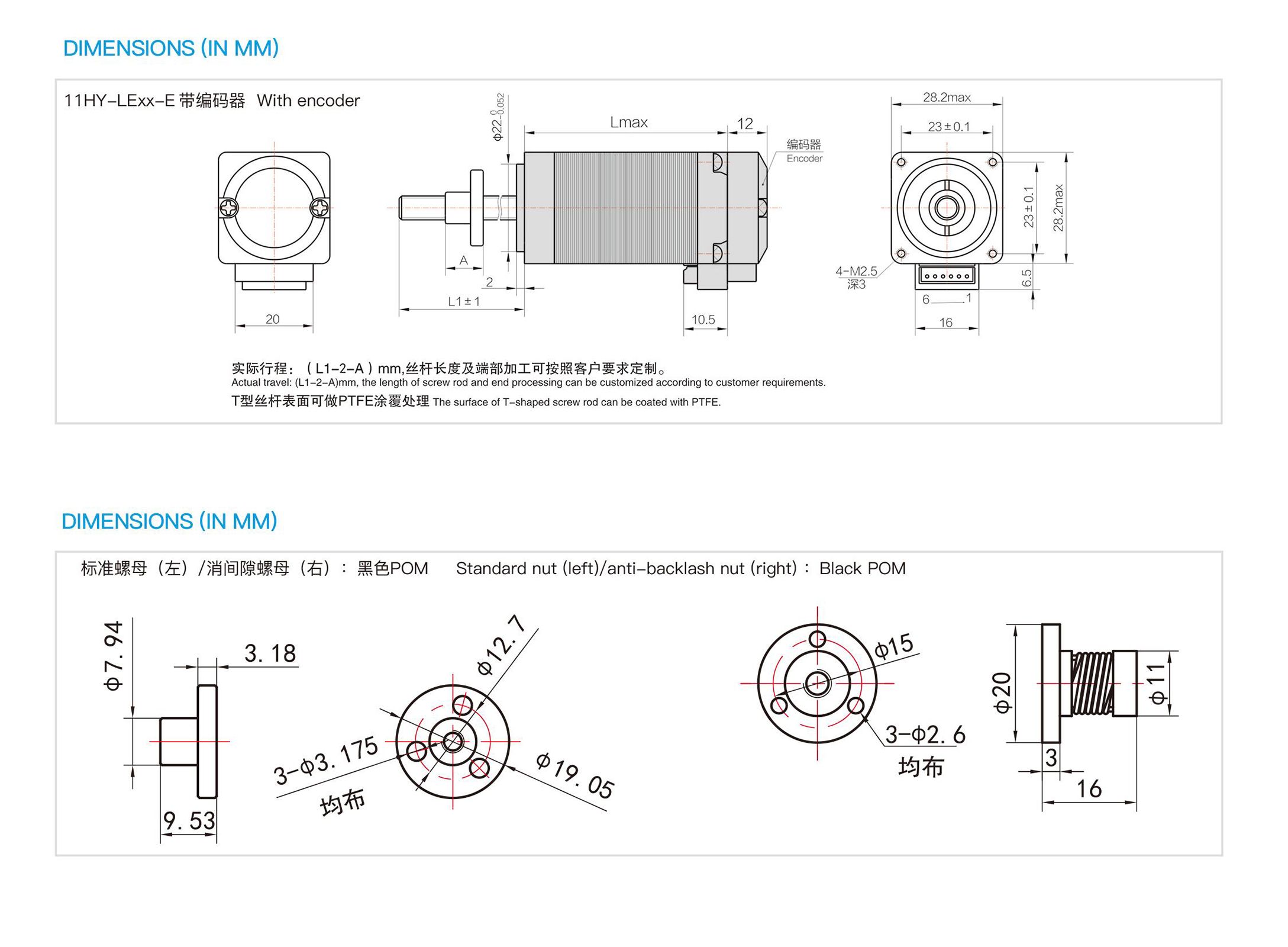

尺寸图
力速特性曲线
3D 预览
- 查看本系列全部 18 款规格型号 (选型参数表)
