外部驱动式

针对梯形直线步进电机，上海研蓝有多年的产品制造和开发经验，为用户提供了稳定可靠的直线运动解决方案。产品系列全，经济实惠且交付快；是直线定位传输的经济解决方案。还提供用于位置反馈的内置编码器，是精密线性轴的理想选择。

请从左侧选择产品系列
或使用筛选器筛选产品

上海研蓝自动化科技有限公司
上海市闵行区东晨南路一号509-510(上海)
+86 188 8380 4080
该 Email 地址已受到反垃圾邮件插件保护。要显示它需要在浏览器中启用 JavaScript。

业务咨询

技术支持

售后支持

按电机法兰（MM）分类：

全部 14 20 28 35 42 57 86

系列详情

14mm外驱式直线步进电机-6HY3001-LE-T

14mm（NEMA6）外驱式直线步进电机系列，丝杆直接集成于电机轴，结构紧凑无需联轴器与轴承座；丝杆长度105mm，导程0.61/1/1.22/2.44/4mm多档可选，额定推力可达20.28N，线性分辨率3um起；支持1000~4000线增量编码器闭环与17位免电池多圈绝对值闭环，可选配自润滑PEEK消隙螺母与PTFE防粘涂层，我们提供规格丰富的电机驱动器选项，涵盖脉冲驱动，EtherCAT，CANopen，Modbus等总线型驱动控制器，适配半导体点胶、医疗仪器、光学对焦与脑机接口等精密直线运动场景。我们可以提供特殊电机轴，绕组参数，组件装配等定制服务。

电机法兰（MM）	14 mm
直线分辨率（mm）	0.00305~0.02 mm
丝杆导程 (mm)	0.61 / 1 / 1.22 / 2.44 / 4 mm
额定推力	4.5~20.28 N
额定线速度(mm/s)	6.1~40 mm/s
结构类型	外部驱动式
电机反馈类型	差分ABZ(光编) / 无
丝杆代码	T35-0.61 / T35-1 / T35-1.22 / T35-2.44 / T35-4
可选型号	6HY3001-LE-T 共有 10 个产品可选

系列详情

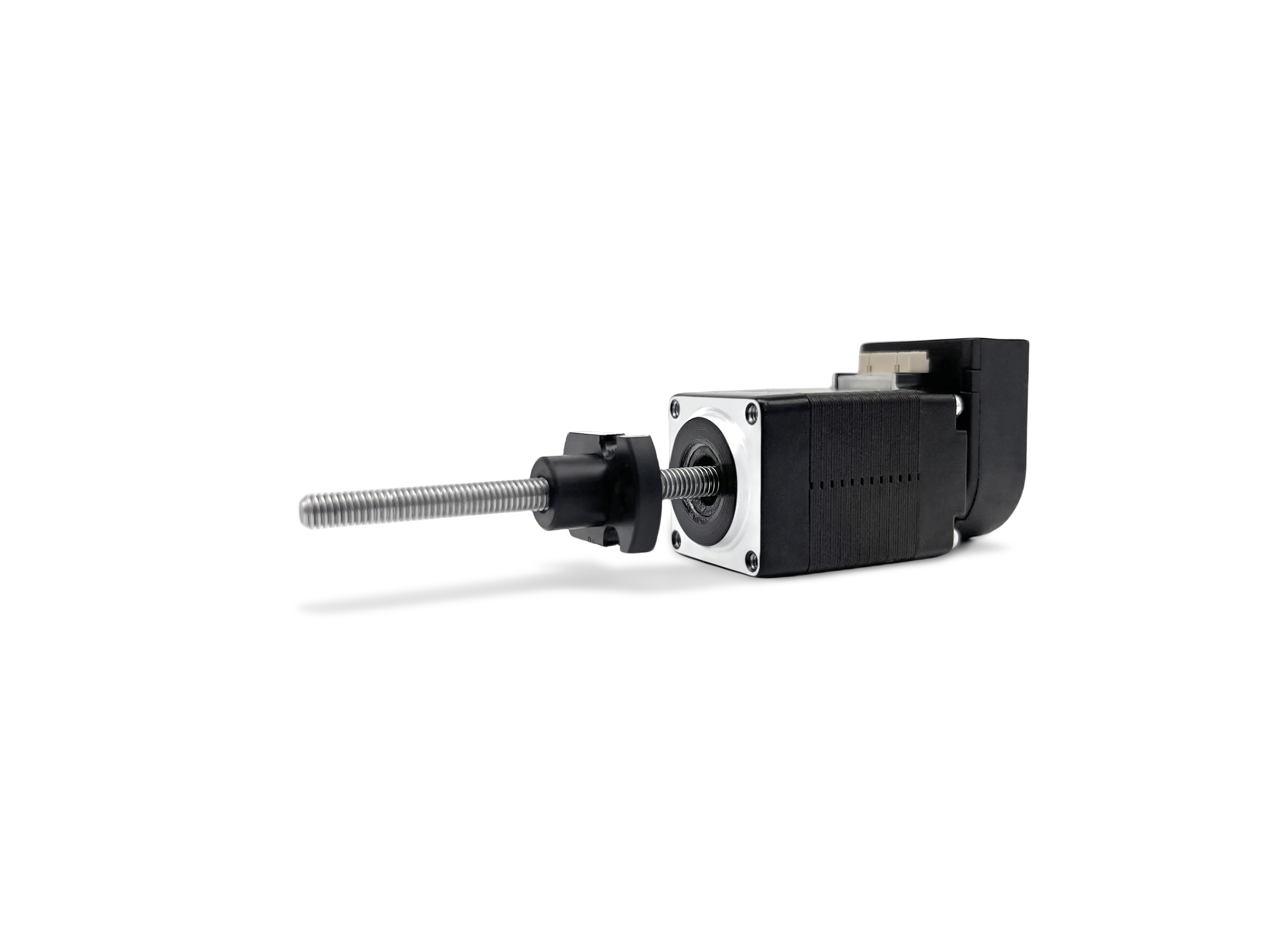

20mm外驱式直线步进电机-8HY3001-LE-T

20mm（NEMA8）外驱式直线步进电机系列，丝杆直接集成于电机轴，结构紧凑无需联轴器与轴承座；丝杆长度100mm，导程0.61/1/1.22/2.44/4/8mm多档可选，额定推力可达16.9N，线性分辨率3um起；支持1000~4000线增量编码器闭环与17位免电池多圈绝对值闭环，可选配自润滑PEEK消隙螺母与PTFE防粘涂层，我们提供规格丰富的电机驱动器选项，涵盖脉冲驱动，EtherCAT，CANopen，Modbus等总线型驱动控制器，适配半导体点胶、医疗仪器、光学对焦与脑机接口等精密直线运动场景。我们可以提供特殊电机轴，绕组参数，组件装配等定制服务。

电机法兰（MM）	20 mm
直线分辨率（mm）	0.00305~0.04 mm
丝杆导程 (mm)	0.61 / 1 / 1.22 / 2.44 / 4 / 8 mm
额定推力	1.3~16.9 N
额定线速度(mm/s)	6.1~80 mm/s
结构类型	外部驱动式
电机反馈类型	SSI多圈绝对值 / 差分ABZ(光编) / 无
丝杆代码	T5-8 / T35-0.61 / T35-1 / T35-1.22 / T35-2.44 / T35-4
可选型号	8HY3001-LE-T 共有 18 个产品可选

系列详情

20mm外驱式直线步进电机-8HY4001-LE-T

20mm（NEMA8）外驱式直线步进电机系列，丝杆直接集成于电机轴，结构紧凑无需联轴器与轴承座；丝杆长度100mm，导程0.61/1/1.22/2.44/4/8mm多档可选，额定推力可达25.4N，线性分辨率3um起；支持1000~4000线增量编码器闭环与17位免电池多圈绝对值闭环，可选配自润滑PEEK消隙螺母与PTFE防粘涂层，我们提供规格丰富的电机驱动器选项，涵盖脉冲驱动，EtherCAT，CANopen，Modbus等总线型驱动控制器，适配半导体点胶、医疗仪器、光学对焦与脑机接口等精密直线运动场景。我们可以提供特殊电机轴，绕组参数，组件装配等定制服务。

电机法兰（MM）	20 mm
直线分辨率（mm）	0.00305~0.04 mm
丝杆导程 (mm)	0.61 / 1 / 1.22 / 2.44 / 4 / 8 mm
额定推力	2~25.4 N
额定线速度(mm/s)	6.1~80 mm/s
结构类型	外部驱动式
电机反馈类型	SSI多圈绝对值 / 差分ABZ(光编) / 无
丝杆代码	T5-8 / T35-0.61 / T35-1 / T35-1.22 / T35-2.44 / T35-4
可选型号	8HY4001-LE-T 共有 18 个产品可选

系列详情

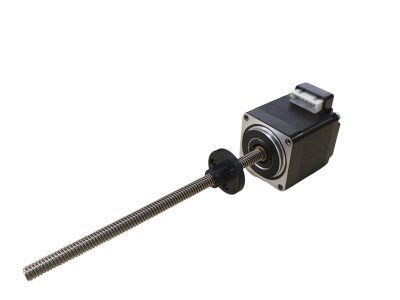

28mm外驱式直线步进电机-11HY3401-LE-T

28mm（NEMA11）外驱式直线步进电机系列，丝杆直接集成于电机轴，结构紧凑无需联轴器与轴承座；丝杆长度100mm，导程0.63/1.27/2/4/5.08/8mm多档可选，额定推力可达60N，线性分辨率3um起；支持1000~4000线增量编码器闭环与17位免电池多圈绝对值闭环，可选配自润滑PEEK消隙螺母与PTFE防粘涂层，我们提供规格丰富的电机驱动器选项，涵盖脉冲驱动，EtherCAT，CANopen，Modbus等总线型驱动控制器，适配半导体点胶、医疗仪器、光学对焦与脑机接口等精密直线运动场景。我们可以提供特殊电机轴，绕组参数，组件装配等定制服务。

电机法兰（MM）	28 mm
直线分辨率（mm）	0.00315~0.04 mm
丝杆导程 (mm)	0.63 / 1.27 / 2 / 4 / 5.08 / 8 mm
额定推力	4.9~60 N
额定线速度(mm/s)	6.3~80 mm/s
结构类型	外部驱动式
电机反馈类型	SSI多圈绝对值 / 差分ABZ(光编) / 无
丝杆代码	T5-2 / T5-4 / T5-5.08 / T5-8 / T476-0.63 / T476-1.27
可选型号	11HY3401-LE-T 共有 18 个产品可选

系列详情

28mm外驱式直线步进电机-11HY4501-LE-T

28mm（NEMA11）外驱式直线步进电机系列，丝杆直接集成于电机轴，结构紧凑无需联轴器与轴承座；丝杆长度100mm，导程0.63/1.27/2/4/5.08/8mm多档可选，额定推力可达91.2N，线性分辨率3um起；支持1000~4000线增量编码器闭环与17位免电池多圈绝对值闭环，可选配自润滑PEEK消隙螺母与PTFE防粘涂层，我们提供规格丰富的电机驱动器选项，涵盖脉冲驱动，EtherCAT，CANopen，Modbus等总线型驱动控制器，适配半导体点胶、医疗仪器、光学对焦与脑机接口等精密直线运动场景。我们可以提供特殊电机轴，绕组参数，组件装配等定制服务。

电机法兰（MM）	28 mm
直线分辨率（mm）	0.00315~0.04 mm
丝杆导程 (mm)	0.63 / 1.27 / 2 / 4 / 5.08 / 8 mm
额定推力	6.6~91.2 N
额定线速度(mm/s)	6.3~80 mm/s
结构类型	外部驱动式
电机反馈类型	SSI多圈绝对值 / 差分ABZ(光编) / 无
丝杆代码	T4.76-0.63 / T4.76-1.27 / T5-2 / T5-4 / T5-5.08 / T5-8 / T476-0.63 / T476-1.27
可选型号	11HY4501-LE-T 共有 18 个产品可选

系列详情

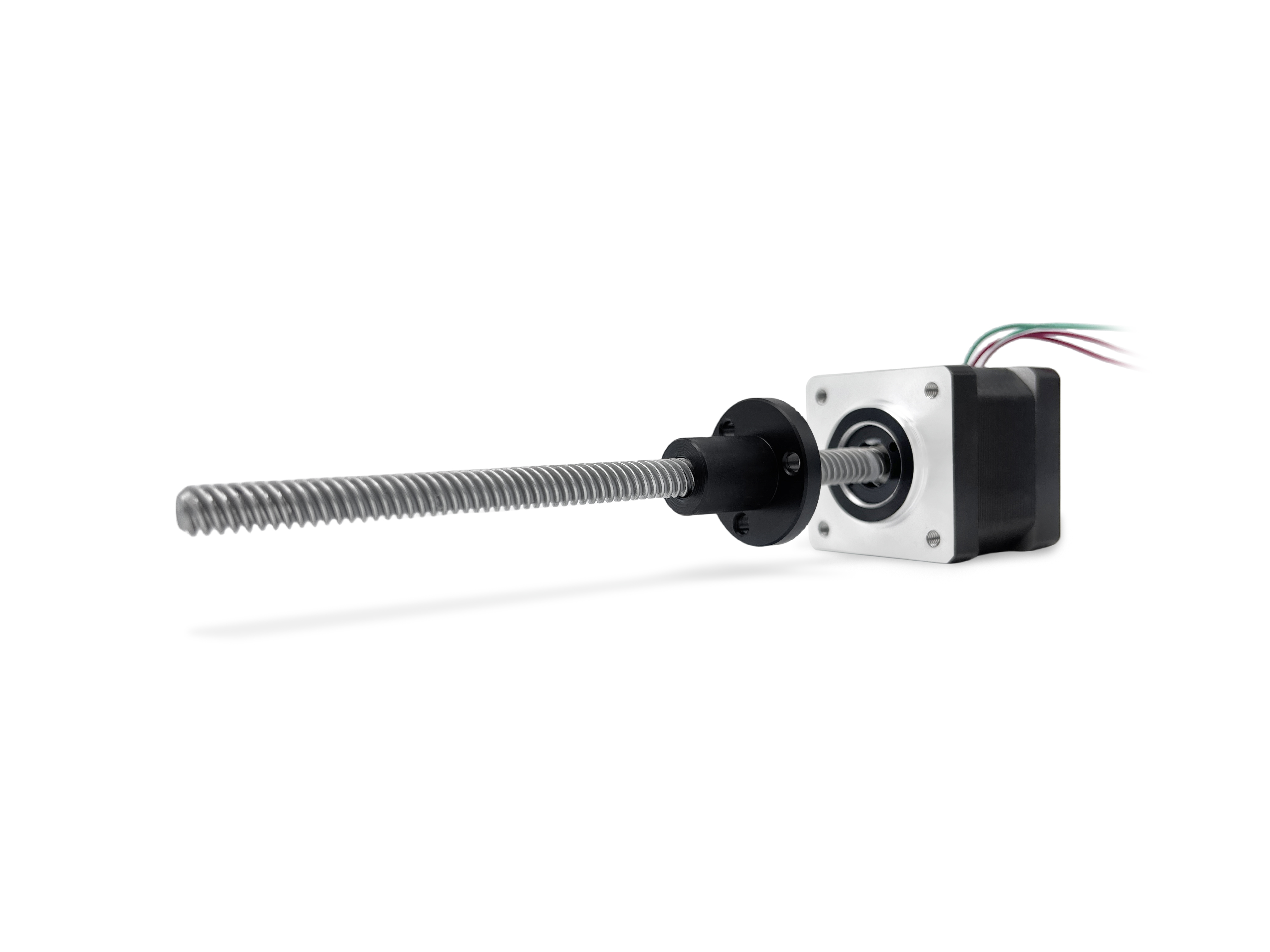

35mm外驱式直线步进电机-14HS3404-LE-T

35mm（NEMA14）外驱式直线步进电机系列，丝杆直接集成于电机轴，结构紧凑无需联轴器与轴承座；丝杆长度100mm，导程1.58/2/3.17/6.35/9.75/20mm多档可选，额定推力可达97.4N，线性分辨率8um起；支持1000~4000线增量编码器闭环与17位免电池多圈绝对值闭环，可选配自润滑PEEK消隙螺母与PTFE防粘涂层，我们提供规格丰富的电机驱动器选项，涵盖脉冲驱动，EtherCAT，CANopen，Modbus等总线型驱动控制器，适配半导体点胶、医疗仪器、光学对焦与脑机接口等精密直线运动场景。我们可以提供特殊电机轴，绕组参数，组件装配等定制服务。

电机法兰（MM）	35 mm
直线分辨率（mm）	0.0079~0.1 mm
丝杆导程 (mm)	1.58 / 2 / 3.17 / 6.35 / 9.75 / 20 mm
额定推力	4.9~97.4 N
额定线速度(mm/s)	15.8~200 mm/s
结构类型	外部驱动式
电机反馈类型	SSI多圈绝对值 / 差分ABZ(光编) / 无
丝杆代码	T8-20 / T556-9.75 / T635-1.58 / T635-2 / T635-3.17 / T635-6.35
可选型号	14HS3404-LE-T 共有 18 个产品可选

系列详情

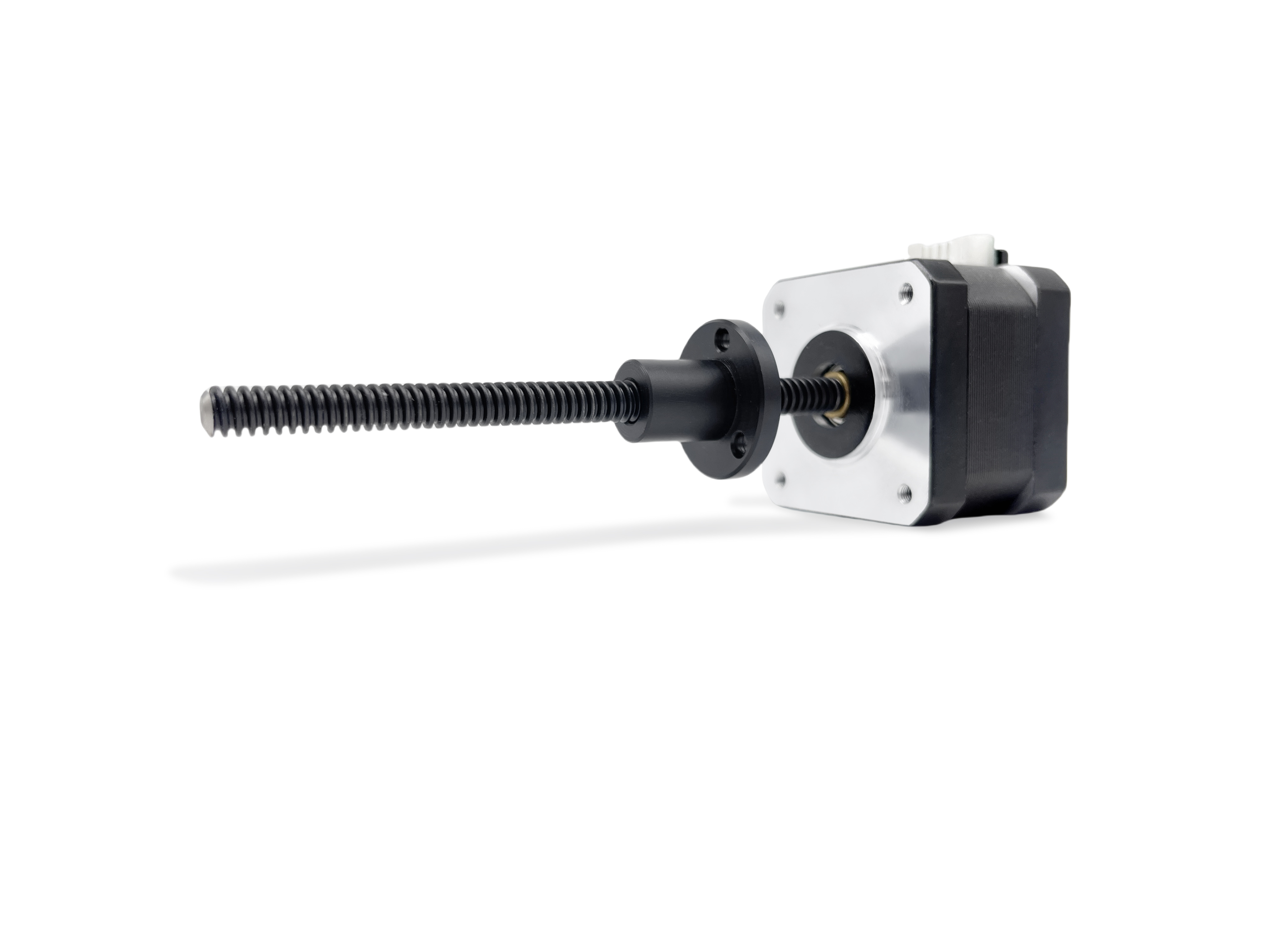

42mm外驱式直线步进电机-17HS3401-LE-T

42mm（NEMA17）外驱式直线步进电机系列，丝杆直接集成于电机轴，结构紧凑无需联轴器与轴承座；丝杆长度100mm，导程1.58/2/3.17/6.35/9.75/20mm多档可选，额定推力可达144N，线性分辨率8um起；支持1000~4000线增量编码器闭环与17位免电池多圈绝对值闭环，可选配自润滑PEEK消隙螺母与PTFE防粘涂层，我们提供规格丰富的电机驱动器选项，涵盖脉冲驱动，EtherCAT，CANopen，Modbus等总线型驱动控制器，适配半导体点胶、医疗仪器、光学对焦与脑机接口等精密直线运动场景。我们可以提供特殊电机轴，绕组参数，组件装配等定制服务。

电机法兰（MM）	42 mm
直线分辨率（mm）	0.0079~0.1 mm
丝杆导程 (mm)	1.58 / 2 / 3.17 / 6.35 / 9.75 / 20 mm
额定推力	8.6~144 N
额定线速度(mm/s)	15.8~200 mm/s
结构类型	外部驱动式
电机反馈类型	差分ABZ(光编) / 无
丝杆代码	T8-20 / T556-9.75 / T635-1.58 / T635-2 / T635-3.17 / T635-6.35
可选型号	17HS3401-LE-T 共有 12 个产品可选

系列详情

42mm外驱式直线步进电机-17HS3404-LE-T

电机法兰（MM）	42 mm
直线分辨率（mm）	0.0079~0.1 mm
丝杆导程 (mm)	1.58 / 2 / 3.17 / 6.35 / 9.75 / 20 mm
额定推力	10.3~144 N
额定线速度(mm/s)	15.8~200 mm/s
结构类型	外部驱动式
电机反馈类型	SSI多圈绝对值
丝杆代码	T8-20 / T556-9.75 / T635-1.58 / T635-2 / T635-3.17 / T635-6.35
可选型号	17HS3404-LE-T 共有 6 个产品可选

系列详情

42mm外驱式直线步进电机-17HS4801-LE-T

42mm（NEMA17）外驱式直线步进电机系列，丝杆直接集成于电机轴，结构紧凑无需联轴器与轴承座；丝杆长度100mm，导程1.58/2/3.17/6.35/9.75/20mm多档可选，额定推力可达397.1N，线性分辨率8um起；支持1000~4000线增量编码器闭环与17位免电池多圈绝对值闭环，可选配自润滑PEEK消隙螺母与PTFE防粘涂层，我们提供规格丰富的电机驱动器选项，涵盖脉冲驱动，EtherCAT，CANopen，Modbus等总线型驱动控制器，适配半导体点胶、医疗仪器、光学对焦与脑机接口等精密直线运动场景。我们可以提供特殊电机轴，绕组参数，组件装配等定制服务。

电机法兰（MM）	42 mm
直线分辨率（mm）	0.0079~0.1 mm
丝杆导程 (mm)	1.58 / 2 / 3.17 / 6.35 / 9.75 / 20 mm
额定推力	24.6~397.1 N
额定线速度(mm/s)	15.8~200 mm/s
结构类型	外部驱动式
电机反馈类型	差分ABZ(光编) / 无
丝杆代码	T8-20 / T556-9.75 / T635-1.58 / T635-2 / T635-3.17 / T635-6.35
可选型号	17HS4801-LE-T 共有 12 个产品可选

系列详情

42mm外驱式直线步进电机-17HS4804-LE-T

电机法兰（MM）	42 mm
直线分辨率（mm）	0.0079~0.1 mm
丝杆导程 (mm)	1.58 / 2 / 3.17 / 6.35 / 9.75 / 20 mm
额定推力	29.5~397.1 N
额定线速度(mm/s)	15.8~200 mm/s
结构类型	外部驱动式
电机反馈类型	SSI多圈绝对值
丝杆代码	T8-20 / T556-9.75 / T635-1.58 / T635-2 / T635-3.17 / T635-6.35
可选型号	17HS4804-LE-T 共有 6 个产品可选
