35mm外部驱动式直线步进电机-14HS3404-LE-T
所属系列：14HS3404-LE-T
35 法兰外部驱动式 T 型直线电机系列包含开环步进、E1000 差分增量编码器闭环、17 位多圈绝对值编码器闭环三种配置，最大行程均为 78.95mm，采用一体化 T 型结构设计，无需额外联轴器或轴承座，可提供多种丝杆导程与行程选择，具备快速响应、高推力、运行稳定的特点，适用于空间受限的高精度线性运动场景，广泛应用于自动化设备、光学调焦系统及微型机械臂等精密驱动领域，全系列电机均可搭配对应规格的电机驱动器使用。
系列概要特性
• 该系列产品均采用一体化结构设计，可提供多种规格与不同长度选择，整体具备长寿命、高精度的运行特性；其中基础型号为通用配置，部分型号配备差分增量编码器，高端型号则搭载17 位多圈绝对值编码器，并拥有更优异的使用寿命与控制精度，全系列产品均可适配配套电机控制器及驱动器使用。技术参数
电机电气参数
| 电机类型 | 步进电机 |
| 额定电流 | 1 A |
| 电机反馈类型 | 无 |
| 极数 | 50 |
| 绝缘等级 | B级 |
机械与动力特性
| 电机法兰 | 35 mm |
| 英制代码 | NEMA 14 |
| 额定推力 | 40.5 N |
| 额定线速度 | 31.7 mm/s |
| 峰值推力 | 114.4 N |
| 丝杆导程 | 3.17 mm |
| 直线分辨率 | 0.01585 mm |
| 丝杆代码 | T635-3.17 |
| 丝杆类型 | T型丝杆 |
| 丝杆长度 | 100 mm |
| 最大行程 | 78.95 mm |
| 结构类型 | 外部驱动式 |
| 电机高度 | 34 mm |
| 电机防护等级 | IP20 |
电机接口与安装规范
| 电机动力接口形态 | 直接引出线 |
| 电机编码器接口形态 | 无编码器 |
| 电机编码器连接器型号 | none |
| 电机制动器接口形态 | 无制动器 |
| 电机制动器连接器型号 | none |

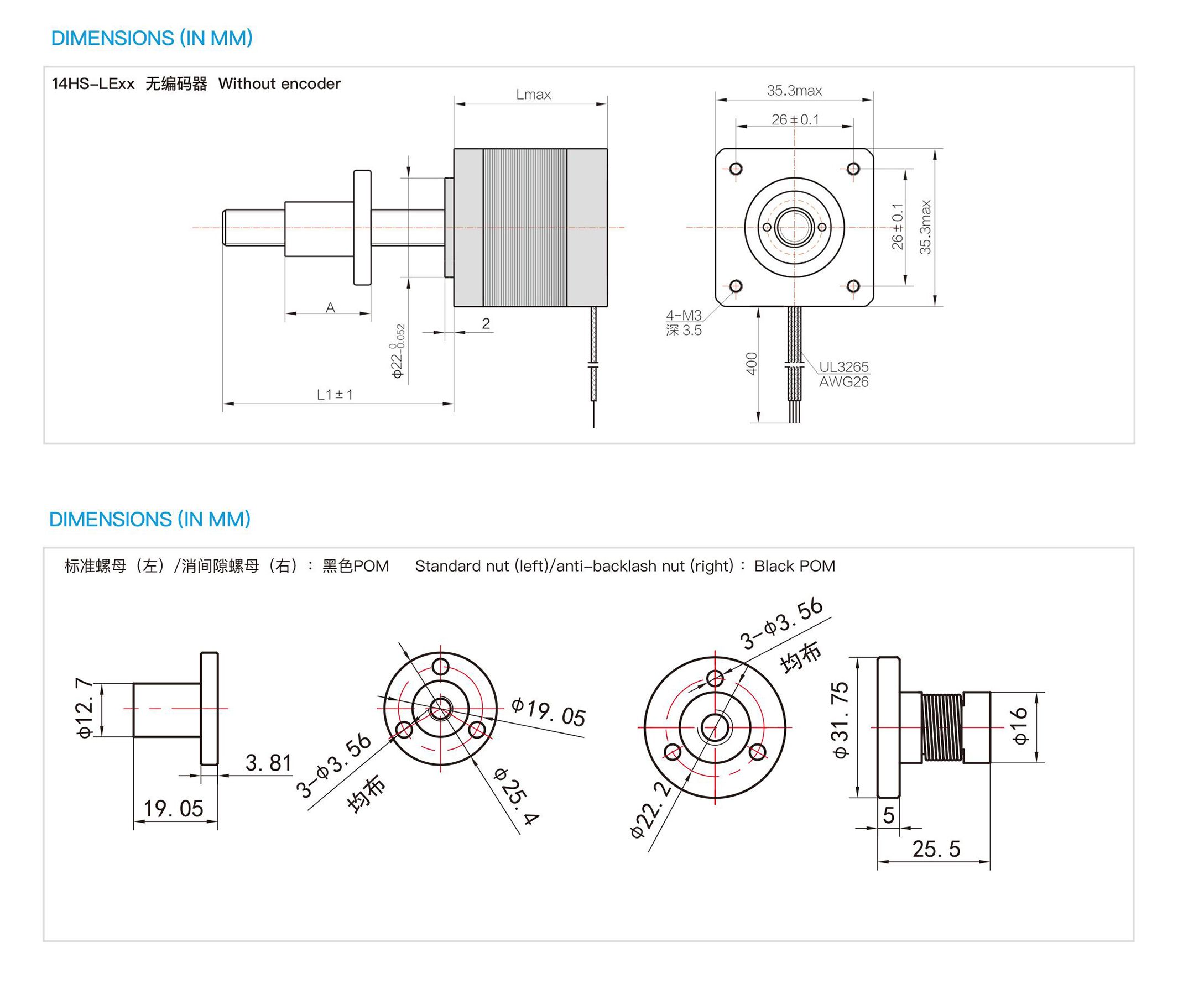

尺寸图
力速特性曲线
3D 预览
- 查看本系列全部 18 款规格型号 (选型参数表)
型号 (SKU) 配置概述 14HS3404-LE100-T556-9.75 35mm外部驱动式直线步进电机-14HS3404-LE100-T556-9.75 14HS3404-LE100-T635-1.58 35mm外部驱动式直线步进电机-14HS3404-LE100-T635-1.58 14HS3404-LE100-T635-2 35mm外部驱动式直线步进电机-14HS3404-LE100-T635-2 14HS3404-LE100-T635-3.17 35mm外部驱动式直线步进电机-14HS3404-LE100-T635-3.17 14HS3404-LE100-T635-6.35 35mm外部驱动式直线步进电机-14HS3404-LE100-T635-6.35 14HS3404-LE100-T8-20 35mm外部驱动式直线步进电机-14HS3404-LE100-T8-20 14HS3404-LE100-T556-9.75-BE17 绝对值35mm外部驱动式直线步进电机-14HS3404-LE100-T556-9.75-BE17 14HS3404-LE100-T635-1.58-BE17 绝对值35mm外部驱动式直线步进电机-14HS3404-LE100-T635-1.58-BE17 14HS3404-LE100-T635-2-BE17 绝对值35mm外部驱动式直线步进电机-14HS3404-LE100-T635-2-BE17 14HS3404-LE100-T635-3.17-BE17 绝对值35mm外部驱动式直线步进电机-14HS3404-LE100-T635-3.17-BE17 14HS3404-LE100-T635-6.35-BE17 绝对值35mm外部驱动式直线步进电机-14HS3404-LE100-T635-6.35-BE17 14HS3404-LE100-T8-20-BE17 绝对值35mm外部驱动式直线步进电机-14HS3404-LE100-T8-20-BE17 14HS3404-LE100-T556-9.75-E1000 闭环35mm外部驱动式直线步进电机-14HS3404-LE100-T556-9.75-E1000 14HS3404-LE100-T635-1.58-E1000 闭环35mm外部驱动式直线步进电机-14HS3404-LE100-T635-1.58-E1000 14HS3404-LE100-T635-2-E1000 闭环35mm外部驱动式直线步进电机-14HS3404-LE100-T635-2-E1000 14HS3404-LE100-T635-3.17-E1000 闭环35mm外部驱动式直线步进电机-14HS3404-LE100-T635-3.17-E1000 14HS3404-LE100-T635-6.35-E1000 闭环35mm外部驱动式直线步进电机-14HS3404-LE100-T635-6.35-E1000 14HS3404-LE100-T8-20-E1000 闭环35mm外部驱动式直线步进电机-14HS3404-LE100-T8-20-E1000
规格选项
已选配置：14HS3404-LE100-T635-3.17
库存：常规订货（货期请与客服确认）
