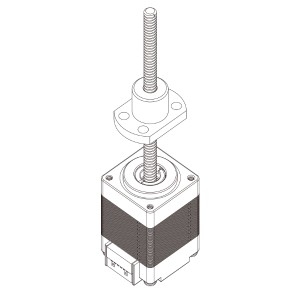

微型滚珠直线伺服电机-20MBGE

20系列微型集成滚珠丝杠与伺服电机，无联轴器，电机和丝杠一体化结构，节省安装空间。 滚珠丝杠和螺母寿命更长，精度更高。 可提供不同长度的丝杠长度。结构紧凑，推力大，精度高。是不同于T型丝杠有效的补充产品。

Features

  • 一体化结构
  • 丰富的电机规格可选
  • 更长的寿命和更高的精度
  • 不同的丝杠长度可选
  • 内置编码器版本可选
  • 电机驱动器/电机控制器可选
  • 理论可达0.2um/步

规格参数

推力（N）:70 N
速度（mm/s）:10 mm/s
法兰尺寸（mm）:20 mm
步长（um):0.25~0.5 um
机身长度（mm）:38 mm
导程/螺距（mm）:1mm或者2mm mm
行程L1（mm）:按需生产 mm
输出类型:外部驱动式
内置编码器:是
可选:编码器
定制化:L1 Different lengths available
可选驱动器 / 控制器:

Motor Controllers / Drives available

订货代号:20H38MBG0401E2000-L1
品牌制造商:YANLANMC

DIMENSIONS (MM)

 20MBGxxE2000 (A built-in encoder)（伺服版本）



*尺寸图纸请与YANLANMC（研蓝）获取完整的图纸规格



Force-Velocity Curve力速特性

 *Measured in the laboratory, safety margin must be greater than the above value 30% to 50%

MOTOR PARAMETERS

ORDER IDENTIFIER

3D预览

文档下载

文件 类型 大小 最后更新 链接
20MBG38G0601E8000-L195 pdf - 4月 / 25 / 2022   Download
