110系列48V 多尺寸多转速直流无刷电机-110BL

所属系列：110BL

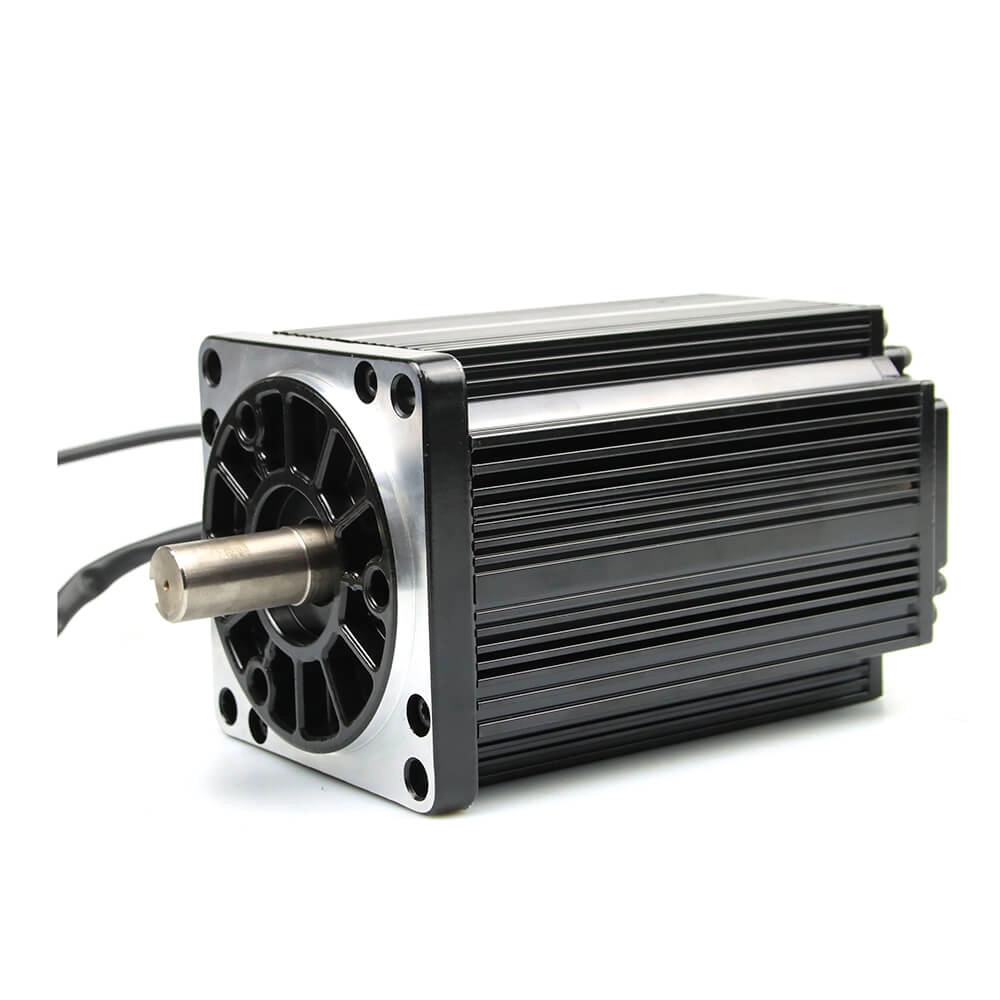

110系列48V 多尺寸多转速直流无刷电机-110BL 110BL110-430
【提示】本图仅供展示
RoHSCE

系列概要特性

• 110mm法兰直流无刷电机
• 48V供电
• 功率范围1000~2000W
• 额定转速1500~3000rpm
• 峰值扭矩可达9.6Nm
• 支持开环/增量闭环/17位绝对值三种反馈形态

技术参数

电机电气参数

电机类型无刷直流电机（霍尔）
额定电压48 V
输出功率1000 W
电机反馈类型无
抱闸选项未集成
额定电流28 A
峰值电流84 A
极数8
反电势系数12.6
绝缘等级B级

机械与动力特性

电机法兰110 mm
英制代码NEMA 42
额定扭矩3.5 N.m
额定转速3000 rpm
转动惯量3.5 kg·mm²
电机高度110 mm
电机防护等级IP20

电机接口与安装规范

电机动力接口形态直接引出线
电机编码器接口形态无编码器
电机编码器连接器型号none
电机制动器接口形态无制动器
电机制动器连接器型号none
轴长度（电机输出轴）35 mm
轴直径（电机输出轴）19 mm
凸台高度2.5 mm
凸台直径85 mm
安装孔位89 mm
安装孔类型通孔
安装孔尺寸8.5 mm

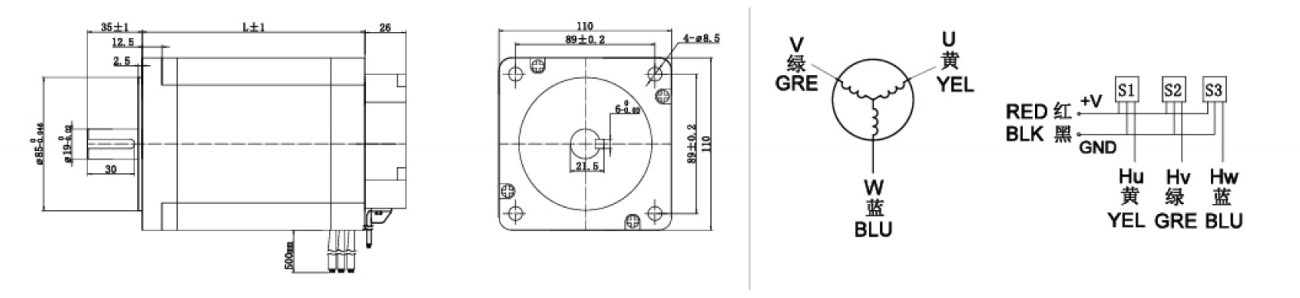

尺寸图

110BL110-430 无刷电机尺寸图

文档下载

暂无相关文档下载

系列选型概览 (共 12 款规格型号)

型号 (SKU)核心规格参数选型操作
110BL110-430当前
110系列110机身48V 3000转直流无刷电机-110BL110-430
额定电压:48V输出功率:1000W抱闸选项:未集成额定转速:3000rpm电机反馈类型:无极数:8
110BL142-430
110系列142机身48V 3000转直流无刷电机-110BL142-430
额定电压:48V输出功率:1500W抱闸选项:未集成额定转速:3000rpm电机反馈类型:无极数:8
110BL172-430
110系列172机身48V 3000转直流无刷电机-110BL172-430
额定电压:48V输出功率:2000W抱闸选项:未集成额定转速:3000rpm电机反馈类型:无极数:8
110BL232-415
110系列232机身48V 1500转直流无刷电机-110BL232-415
额定电压:48V输出功率:1500W抱闸选项:未集成额定转速:1500rpm电机反馈类型:无极数:8
110BL110-430-BE
绝对值110系列110机身48V 3000转直流无刷电机-110BL110-430-BE
额定电压:48V输出功率:1000W抱闸选项:未集成额定转速:3000rpm电机反馈类型:SSI多圈绝对值极数:8
110BL142-430-BE
绝对值110系列142机身48V 3000转直流无刷电机-110BL142-430-BE
额定电压:48V输出功率:1500W抱闸选项:未集成额定转速:3000rpm电机反馈类型:SSI多圈绝对值极数:8
110BL172-430-BE
绝对值110系列172机身48V 3000转直流无刷电机-110BL172-430-BE
额定电压:48V输出功率:2000W抱闸选项:未集成额定转速:3000rpm电机反馈类型:SSI多圈绝对值极数:8
110BL232-415-BE
绝对值110系列232机身48V 1500转直流无刷电机-110BL232-415-BE
额定电压:48V输出功率:1500W抱闸选项:未集成额定转速:1500rpm电机反馈类型:SSI多圈绝对值极数:8
110BL110-430-HE
闭环110系列110机身48V 3000转直流无刷电机-110BL110-430-HE
额定电压:48V输出功率:1000W抱闸选项:未集成额定转速:3000rpm电机反馈类型:差分ABZ(光编)极数:8
110BL142-430-HE
闭环110系列142机身48V 3000转直流无刷电机-110BL142-430-HE
额定电压:48V输出功率:1500W抱闸选项:未集成额定转速:3000rpm电机反馈类型:差分ABZ(光编)极数:8
110BL172-430-HE
闭环110系列172机身48V 3000转直流无刷电机-110BL172-430-HE
额定电压:48V输出功率:2000W抱闸选项:未集成额定转速:3000rpm电机反馈类型:差分ABZ(光编)极数:8
110BL232-415-HE
闭环110系列232机身48V 1500转直流无刷电机-110BL232-415-HE
额定电压:48V输出功率:1500W抱闸选项:未集成额定转速:1500rpm电机反馈类型:差分ABZ(光编)极数:8
