130系列 多尺寸多电压3000转直流无刷电机-130BL

所属系列：130BL

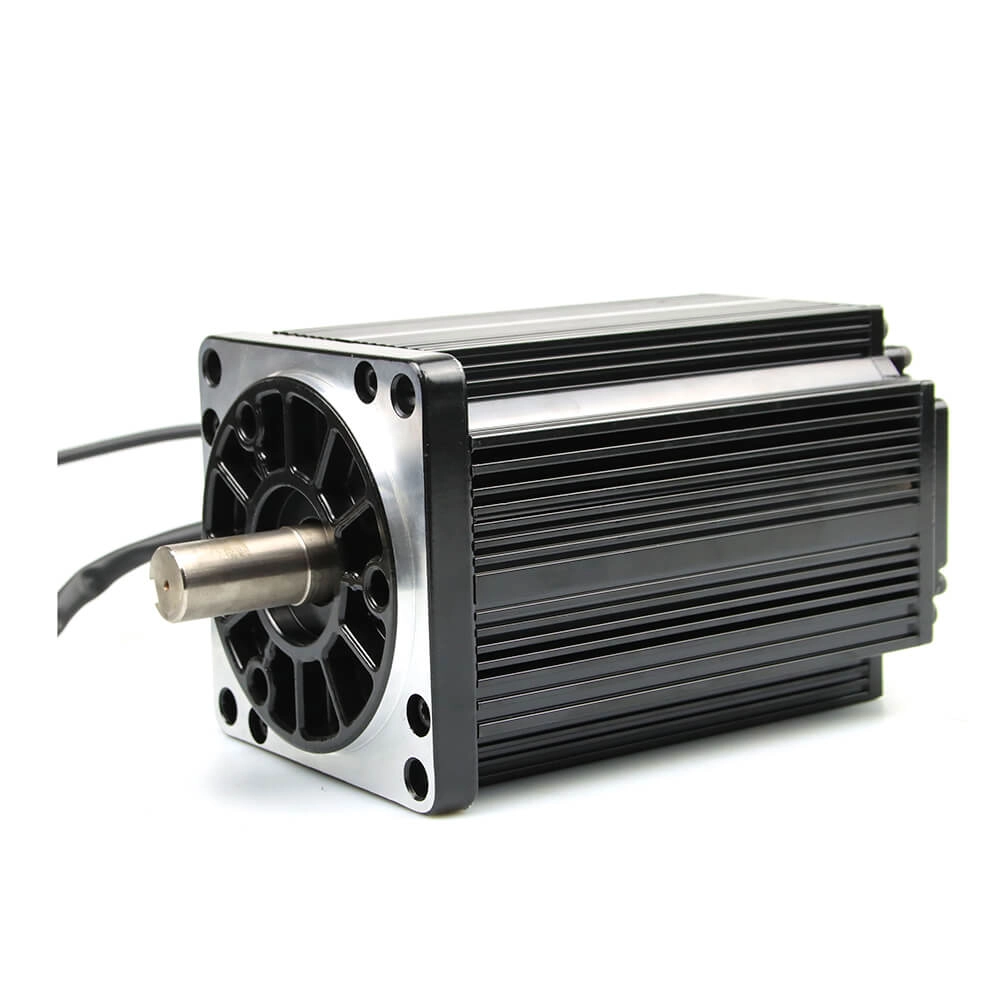

130系列 多尺寸多电压3000转直流无刷电机-130BL 130BL183-630
【提示】本图仅供展示
RoHSCE

系列概要特性

• 130mm法兰直流无刷电机
• 48V / 310V供电
• 功率范围1570~4712W
• 额定转速3000rpm
• 峰值扭矩可达15Nm
• 支持开环/增量闭环/17位绝对值三种反馈形态

技术参数

电机电气参数

电机类型无刷直流电机（霍尔）
额定电压310 V
输出功率2356 W
电机反馈类型无
抱闸选项未集成
额定电流9 A
峰值电流27 A
极数8
反电势系数88.6
绝缘等级F级

机械与动力特性

电机法兰130 mm
额定扭矩7.5 N.m
额定转速3000 rpm
转动惯量10.8 kg·mm²
电机高度183 mm
电机防护等级IP20

电机接口与安装规范

电机动力接口形态直接引出线
电机编码器接口形态无编码器
电机编码器连接器型号none
电机制动器接口形态无制动器
电机制动器连接器型号none
轴长度（电机输出轴）57 mm
轴直径（电机输出轴）24 mm
凸台高度5 mm
凸台直径110 mm
安装孔位102.18 mm
安装孔类型通孔
安装孔尺寸9.2 mm

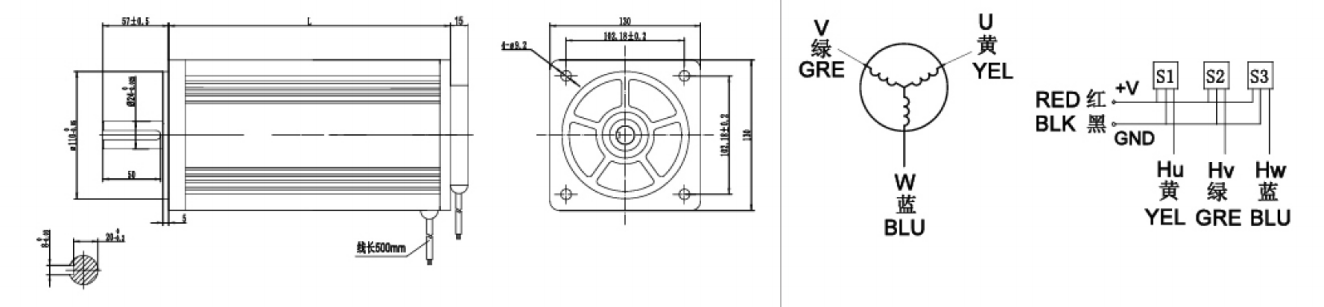

尺寸图

130BL183-630 无刷电机尺寸图

文档下载

暂无相关文档下载

系列选型概览 (共 15 款规格型号)

型号 (SKU)核心规格参数选型操作
130BL158-430
130系列158机身48V 3000转直流无刷电机-130BL158-430
额定电压:48V输出功率:1570W抱闸选项:未集成额定转速:3000rpm电机反馈类型:无极数:8
130BL183-630当前
130系列183机身310V 3000转直流无刷电机-130BL183-630
额定电压:310V输出功率:2356W抱闸选项:未集成额定转速:3000rpm电机反馈类型:无极数:8
130BL208-630
130系列208机身310V 3000转直流无刷电机-130BL208-630
额定电压:310V输出功率:3141W抱闸选项:未集成额定转速:3000rpm电机反馈类型:无极数:8
130BL233-630
130系列233机身310V 3000转直流无刷电机-130BL233-630
额定电压:310V输出功率:3926W抱闸选项:未集成额定转速:3000rpm电机反馈类型:无极数:8
130BL258-630
130系列258机身310V 3000转直流无刷电机-130BL258-630
额定电压:310V输出功率:4712W抱闸选项:未集成额定转速:3000rpm电机反馈类型:无极数:8
130BL158-430-BE
绝对值130系列158机身48V 3000转直流无刷电机-130BL158-430-BE
额定电压:48V输出功率:1570W抱闸选项:未集成额定转速:3000rpm电机反馈类型:SSI多圈绝对值极数:8
130BL183-630-BE
绝对值130系列183机身310V 3000转直流无刷电机-130BL183-630-BE
额定电压:310V输出功率:2356W抱闸选项:未集成额定转速:3000rpm电机反馈类型:SSI多圈绝对值极数:8
130BL208-630-BE
绝对值130系列208机身310V 3000转直流无刷电机-130BL208-630-BE
额定电压:310V输出功率:3141W抱闸选项:未集成额定转速:3000rpm电机反馈类型:SSI多圈绝对值极数:8
130BL233-630-BE
绝对值130系列233机身310V 3000转直流无刷电机-130BL233-630-BE
额定电压:310V输出功率:3926W抱闸选项:未集成额定转速:3000rpm电机反馈类型:SSI多圈绝对值极数:8
130BL258-630-BE
绝对值130系列258机身310V 3000转直流无刷电机-130BL258-630-BE
额定电压:310V输出功率:4712W抱闸选项:未集成额定转速:3000rpm电机反馈类型:SSI多圈绝对值极数:8
130BL158-430-HE
闭环130系列158机身48V 3000转直流无刷电机-130BL158-430-HE
额定电压:48V输出功率:1570W抱闸选项:未集成额定转速:3000rpm电机反馈类型:差分ABZ(光编)极数:8
130BL183-630-HE
闭环130系列183机身310V 3000转直流无刷电机-130BL183-630-HE
额定电压:310V输出功率:2356W抱闸选项:未集成额定转速:3000rpm电机反馈类型:差分ABZ(光编)极数:8
130BL208-630-HE
闭环130系列208机身310V 3000转直流无刷电机-130BL208-630-HE
额定电压:310V输出功率:3141W抱闸选项:未集成额定转速:3000rpm电机反馈类型:差分ABZ(光编)极数:8
130BL233-630-HE
闭环130系列233机身310V 3000转直流无刷电机-130BL233-630-HE
额定电压:310V输出功率:3926W抱闸选项:未集成额定转速:3000rpm电机反馈类型:差分ABZ(光编)极数:8
130BL258-630-HE
闭环130系列258机身310V 3000转直流无刷电机-130BL258-630-HE
额定电压:310V输出功率:4712W抱闸选项:未集成额定转速:3000rpm电机反馈类型:差分ABZ(光编)极数:8
