42系列24V 多尺寸多转速直流无刷电机-42BL

所属系列：42BL

42系列24V 多尺寸多转速直流无刷电机-42BL 42BL41-240
【提示】本图仅供展示
RoHSCE

系列概要特性

• 42mm法兰直流无刷电机
• 24V供电
• 功率范围26~105W
• 额定转速4000rpm
• 峰值扭矩可达0.25Nm
• 支持开环/增量闭环/17位绝对值三种反馈形态

技术参数

电机电气参数

电机类型无刷直流电机（霍尔）
额定电压24 V
输出功率26 W
电机反馈类型无
抱闸选项未集成
额定电流1.8 A
峰值电流5.4 A
极数8
反电势系数4.1
绝缘等级B级

机械与动力特性

电机法兰42 mm
英制代码NEMA 17
额定扭矩0.0625 N.m
额定转速4000 rpm
转动惯量24 kg·mm²
电机高度41 mm
电机防护等级IP20

电机接口与安装规范

电机动力接口形态直接引出线
电机编码器接口形态无编码器
电机编码器连接器型号none
电机制动器接口形态无制动器
电机制动器连接器型号none
轴长度（电机输出轴）24 mm
轴直径（电机输出轴）4.5 mm
凸台高度2 mm
凸台直径22 mm
安装孔位31 mm
安装孔类型螺纹孔
安装孔尺寸3 mm

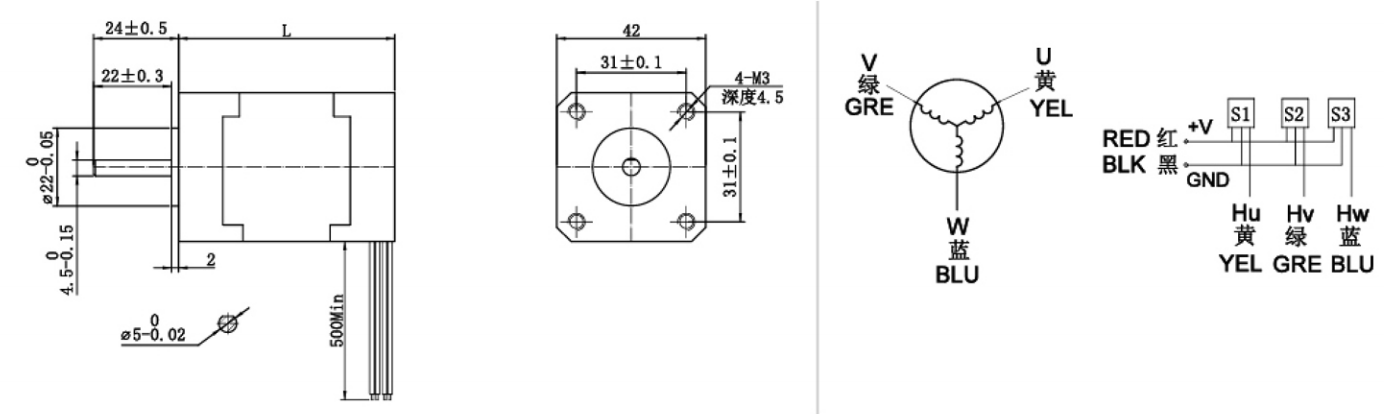

尺寸图

42BL41-240 无刷电机尺寸图

文档下载

暂无相关文档下载

系列选型概览 (共 12 款规格型号)

型号 (SKU)核心规格参数选型操作
42BL101-240
方形42系列101机身24V 4000转直流无刷电机-42BL101-240
额定电压:24V输出功率:105W抱闸选项:未集成额定转速:4000rpm电机反馈类型:无极数:8
42BL41-240当前
方形42系列41机身24V 4000转直流无刷电机-42BL41-240
额定电压:24V输出功率:26W抱闸选项:未集成额定转速:4000rpm电机反馈类型:无极数:8
42BL61-240
方形42系列61机身24V 4000转直流无刷电机-42BL61-240
额定电压:24V输出功率:52W抱闸选项:未集成额定转速:4000rpm电机反馈类型:无极数:8
42BL81-240
方形42系列81机身24V 4000转直流无刷电机-42BL81-240
额定电压:24V输出功率:78W抱闸选项:未集成额定转速:4000rpm电机反馈类型:无极数:8
42BL101-240-BE
方形绝对值42系列101机身24V 4000转直流无刷电机-42BL101-240-BE
额定电压:24V输出功率:105W抱闸选项:未集成额定转速:4000rpm电机反馈类型:SSI多圈绝对值极数:8
42BL41-240-BE
方形绝对值42系列41机身24V 4000转直流无刷电机-42BL41-240-BE
额定电压:24V输出功率:26W抱闸选项:未集成额定转速:4000rpm电机反馈类型:SSI多圈绝对值极数:8
42BL61-240-BE
方形绝对值42系列61机身24V 4000转直流无刷电机-42BL61-240-BE
额定电压:24V输出功率:52W抱闸选项:未集成额定转速:4000rpm电机反馈类型:SSI多圈绝对值极数:8
42BL81-240-BE
方形绝对值42系列81机身24V 4000转直流无刷电机-42BL81-240-BE
额定电压:24V输出功率:78W抱闸选项:未集成额定转速:4000rpm电机反馈类型:SSI多圈绝对值极数:8
42BL101-240-HE
方形闭环42系列101机身24V 4000转直流无刷电机-42BL101-240-HE
额定电压:24V输出功率:105W抱闸选项:未集成额定转速:4000rpm电机反馈类型:差分ABZ(光编)极数:8
42BL41-240-HE
方形闭环42系列41机身24V 4000转直流无刷电机-42BL41-240-HE
额定电压:24V输出功率:26W抱闸选项:未集成额定转速:4000rpm电机反馈类型:差分ABZ(光编)极数:8
42BL61-240-HE
方形闭环42系列61机身24V 4000转直流无刷电机-42BL61-240-HE
额定电压:24V输出功率:52W抱闸选项:未集成额定转速:4000rpm电机反馈类型:差分ABZ(光编)极数:8
42BL81-240-HE
方形闭环42系列81机身24V 4000转直流无刷电机-42BL81-240-HE
额定电压:24V输出功率:78W抱闸选项:未集成额定转速:4000rpm电机反馈类型:差分ABZ(光编)极数:8
