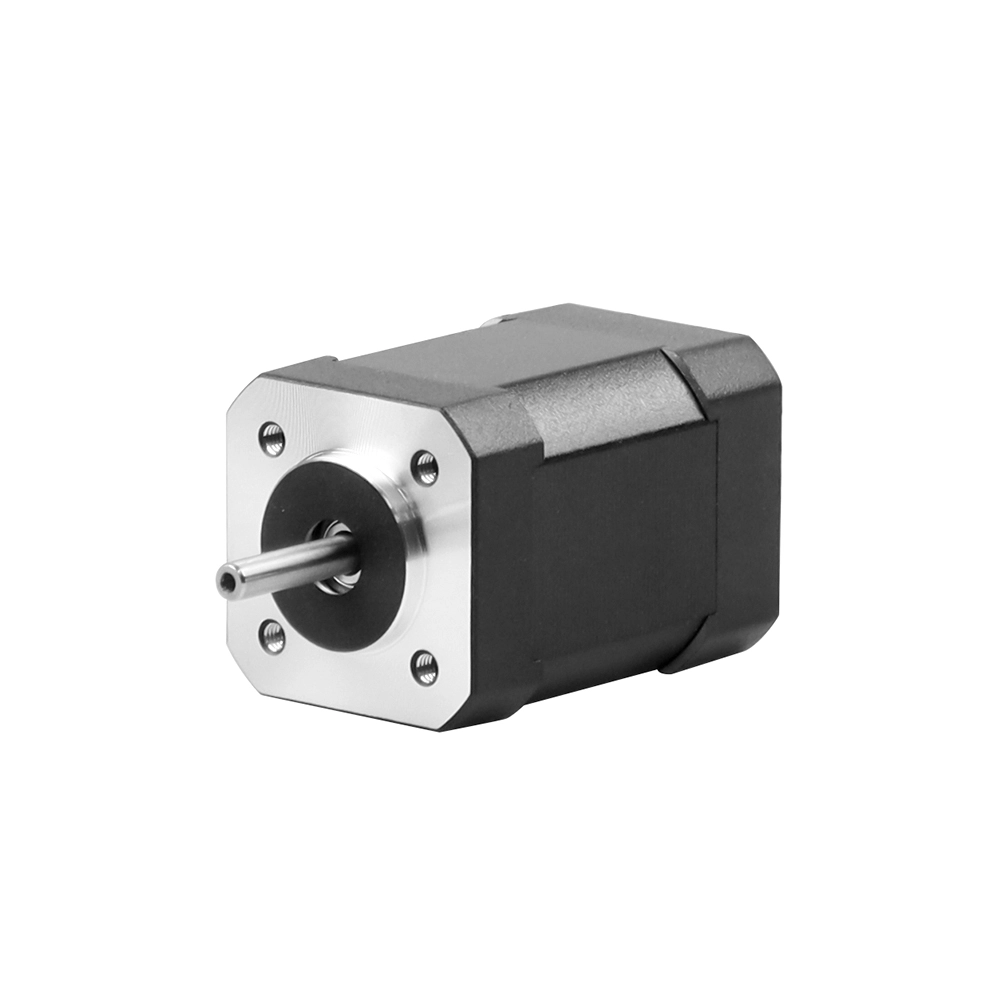

42系列24V 多尺寸多转速直流无刷电机-42BLD
所属系列：42BLD
系列概要特性
暂无特性信息
技术参数
电机电气参数
| 电机类型 | 无刷直流电机（霍尔） |
| 额定电压 | 24 V |
| 输出功率 | 42 W |
| 电机反馈类型 | 无 |
| 抱闸选项 | 未集成 |
| 额定电流 | 2.5 A |
| 峰值电流 | 7 A |
| 极数 | 8 |
| 反电势系数 | 4.8 |
| 绝缘等级 | B级 |
机械与动力特性
| 电机法兰 | 42 mm |
| 英制代码 | NEMA 17 |
| 额定扭矩 | 0.1 N.m |
| 额定转速 | 4000 rpm |
| 转动惯量 | 18 kg·mm² |
| 电机高度 | 62 mm |
| 电机防护等级 | IP20 |
电机接口与安装规范
| 电机动力接口形态 | 直接引出线 |
| 电机编码器接口形态 | 无编码器 |
| 电机编码器连接器型号 | none |
| 电机制动器接口形态 | 无制动器 |
| 电机制动器连接器型号 | none |
| 轴长度（电机输出轴） | 30 mm |
| 轴直径（电机输出轴） | 6 mm |
| 凸台高度 | 2.5 mm |
| 凸台直径 | 25 mm |
| 安装孔位 | 35 mm |
| 安装孔类型 | 通孔 |
| 安装孔尺寸 | 4.2 mm |

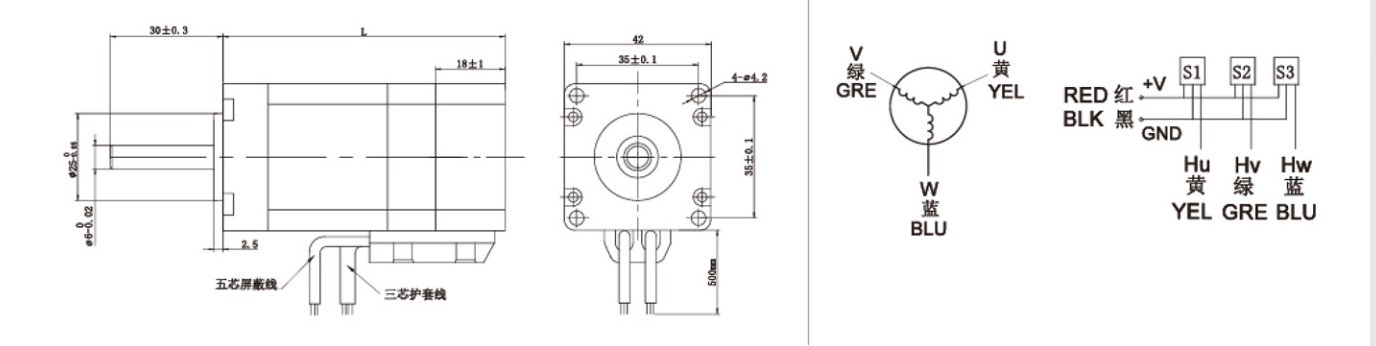

尺寸图
文档下载
暂无相关文档下载
- 查看本系列全部 9 款规格型号 (选型参数表)
型号 (SKU) 配置概述 42BLD102-240 方形42系列102机身24V 4000转直流无刷电机-42BLD102-240 42BLD62-240 方形42系列62机身24V 4000转直流无刷电机-42BLD62-240 42BLD82-240 方形42系列82机身24V 4000转直流无刷电机-42BLD82-240 42BLD102-240-BE 方形绝对值42系列102机身24V 4000转直流无刷电机-42BLD102-240 42BLD62-240-BE 方形绝对值42系列62机身24V 4000转直流无刷电机-42BLD62-240 42BLD82-240-BE 方形绝对值42系列82机身24V 4000转直流无刷电机-42BLD82-240 42BLD102-240-HE 方形闭环42系列102机身24V 4000转直流无刷电机-42BLD102-240 42BLD62-240-HE 方形闭环42系列62机身24V 4000转直流无刷电机-42BLD62-240 42BLD82-240-HE 方形闭环42系列82机身24V 4000转直流无刷电机-42BLD82-240
规格选项
已选配置：42BLD62-240
库存：常规订货（货期请与客服确认）
