42系列24V 多尺寸多转速直流无刷电机-42BLR

所属系列：42BLR

42系列24V 多尺寸多转速直流无刷电机-42BLR 42BLR60-240
【提示】本图仅供展示
RoHSCE

系列概要特性

• 42mm法兰直流无刷电机
• 24V供电
• 功率范围32~75W
• 额定转速4000~5000rpm
• 峰值扭矩可达0.15Nm
• 支持开环/增量闭环/17位绝对值三种反馈形态

技术参数

电机电气参数

电机类型无刷直流电机（霍尔）
额定电压24 V
输出功率32 W
电机反馈类型无
抱闸选项未集成
额定电流1.95 A
峰值电流5 A
极数8
反电势系数4.29
绝缘等级B级

机械与动力特性

电机法兰42 mm
英制代码NEMA 17
额定扭矩0.08 N.m
额定转速4000 rpm
转动惯量33 g・cm²
电机高度60 mm
电机防护等级IP20

电机接口与安装规范

电机动力接口形态直接引出线
电机编码器接口形态无编码器
电机编码器连接器型号none
电机制动器接口形态无制动器
电机制动器连接器型号none
轴长度（电机输出轴）25 mm
轴直径（电机输出轴）5 mm
凸台高度3 mm
凸台直径20 mm
安装孔位42 mm
安装孔类型螺纹孔
安装孔尺寸3 mm

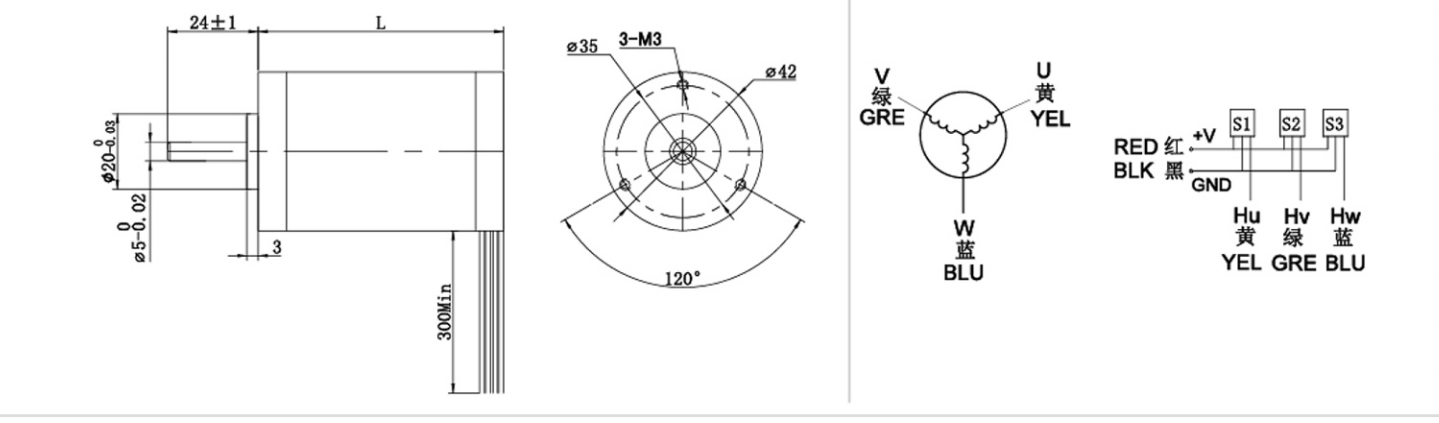

尺寸图

42BLR60-240 无刷电机尺寸图

文档下载

暂无相关文档下载

系列选型概览 (共 9 款规格型号)

型号 (SKU)核心规格参数选型操作
42BLR60-240当前
圆形42系列60机身24V 4000转直流无刷电机-42BLR60-240
额定电压:24V输出功率:32W抱闸选项:未集成额定转速:4000rpm电机反馈类型:无极数:8
42BLR85-240
圆形42系列85机身24V 4000转直流无刷电机-42BLR85-240
额定电压:24V输出功率:60W抱闸选项:未集成额定转速:4000rpm电机反馈类型:无极数:8
42BLR93-250
圆形42系列93机身24V 5000转直流无刷电机-42BLR93-250
额定电压:24V输出功率:75W抱闸选项:未集成额定转速:5000rpm电机反馈类型:无极数:8
42BLR60-240-BE
圆形绝对值42系列60机身24V 4000转直流无刷电机-42BLR60-240-BE
额定电压:24V输出功率:32W抱闸选项:未集成额定转速:4000rpm电机反馈类型:SSI多圈绝对值极数:8
42BLR85-240-BE
圆形绝对值42系列85机身24V 4000转直流无刷电机-42BLR85-240-BE
额定电压:24V输出功率:60W抱闸选项:未集成额定转速:4000rpm电机反馈类型:SSI多圈绝对值极数:8
42BLR93-250-BE
圆形绝对值42系列93机身24V 5000转直流无刷电机-42BLR93-250-BE
额定电压:24V输出功率:75W抱闸选项:未集成额定转速:5000rpm电机反馈类型:SSI多圈绝对值极数:8
42BLR60-240-HE
圆形闭环42系列60机身24V 4000转直流无刷电机-42BLR60-240-HE
额定电压:24V输出功率:32W抱闸选项:未集成额定转速:4000rpm电机反馈类型:差分ABZ(光编)极数:8
42BLR85-240-HE
圆形闭环42系列85机身24V 4000转直流无刷电机-42BLR85-240-HE
额定电压:24V输出功率:60W抱闸选项:未集成额定转速:4000rpm电机反馈类型:差分ABZ(光编)极数:8
42BLR93-250-HE
圆形闭环42系列93机身24V 5000转直流无刷电机-42BLR93-250-HE
额定电压:24V输出功率:75W抱闸选项:未集成额定转速:5000rpm电机反馈类型:差分ABZ(光编)极数:8
