圆形57系列 多尺寸多电压3000转速直流无刷电机-57BL-230
所属系列：57BL-230
系列概要特性
暂无特性信息
技术参数
电机电气参数
| 电机类型 | 无刷直流电机（霍尔） |
| 额定电压 | 24 V |
| 输出功率 | 17 W |
| 电机反馈类型 | 无 |
| 抱闸选项 | 未集成 |
| 额定电流 | 1.16 A |
| 峰值电流 | 3.48 A |
| 极数 | 4 |
| 反电势系数 | 0.063 |
| 绝缘等级 | B级 |
机械与动力特性
| 电机法兰 | 57 mm |
| 英制代码 | NEMA 23 |
| 额定扭矩 | 0.055 N.m |
| 额定转速 | 3000 rpm |
| 转动惯量 | 32 kg·mm² |
| 电机高度 | 45 mm |
| 电机防护等级 | IP20 |
电机接口与安装规范
| 电机动力接口形态 | 直接引出线 |
| 电机编码器接口形态 | 无编码器 |
| 电机编码器连接器型号 | none |
| 电机制动器接口形态 | 无制动器 |
| 电机制动器连接器型号 | none |
| 轴长度（电机输出轴） | 21 mm |
| 轴直径（电机输出轴） | 8 mm |
| 凸台高度 | 2 mm |
| 凸台直径 | 38.1 mm |
| 安装孔位 | 47.14 mm |
| 安装孔类型 | 通孔 |
| 安装孔尺寸 | 5 mm |

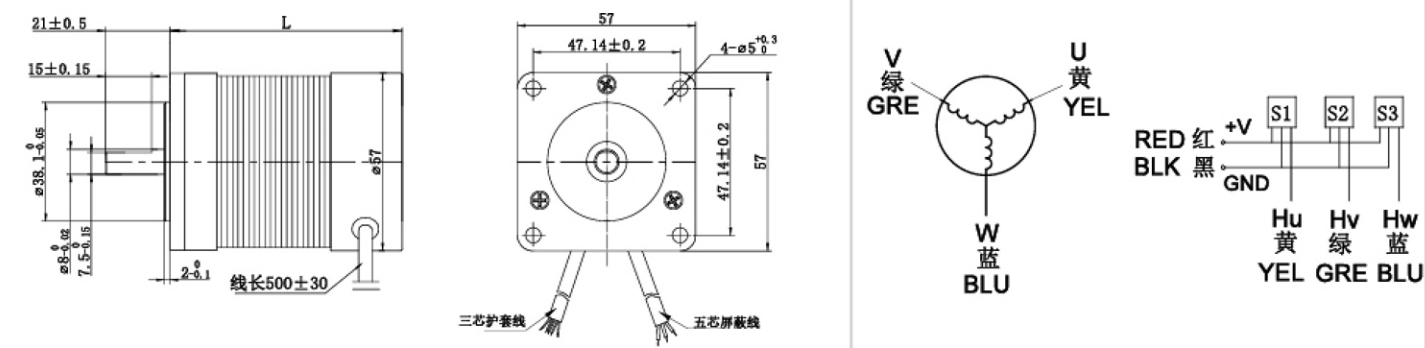

尺寸图
文档下载
暂无相关文档下载
- 查看本系列全部 15 款规格型号 (选型参数表)
型号 (SKU) 配置概述 57BL115-230 圆形57系列115机身24V 功率140W直流无刷电机-57BL115-230 57BL45-230 圆形57系列45机身24V 功率17W直流无刷电机-57BL45-230 57BL55-230 圆形57系列55机身24V 功率35W直流无刷电机-57BL55-230 57BL75-230 圆形57系列75机身24V 功率70W直流无刷电机-57BL75-230 57BL95-230 圆形57系列95机身24V 功率105W直流无刷电机-57BL95-230 57BL115-230-BE 圆形绝对值57系列115机身24V 功率140W直流无刷电机-57BL115-230 57BL45-230-BE 圆形绝对值57系列45机身24V 功率17W直流无刷电机-57BL45-230 57BL55-230-BE 圆形绝对值57系列55机身24V 功率35W直流无刷电机-57BL55-230 57BL75-230-BE 圆形绝对值57系列75机身24V 功率70W直流无刷电机-57BL75-230 57BL95-230-BE 圆形绝对值57系列95机身24V 功率105W直流无刷电机-57BL95-230 57BL115-230-HE 圆形闭环57系列115机身24V 功率140W直流无刷电机-57BL115-230 57BL45-230-HE 圆形闭环57系列45机身24V 功率17W直流无刷电机-57BL45-230 57BL55-230-HE 圆形闭环57系列55机身24V 功率35W直流无刷电机-57BL55-230 57BL75-230-HE 圆形闭环57系列75机身24V 功率70W直流无刷电机-57BL75-230 57BL95-230-HE 圆形闭环57系列95机身24V 功率105W直流无刷电机-57BL95-230
