方形57系列 多尺寸多电压3000转速直流无刷电机-57BL-330

所属系列：57BL-330

方形57系列 多尺寸多电压3000转速直流无刷电机-57BL-330 57BL76-330

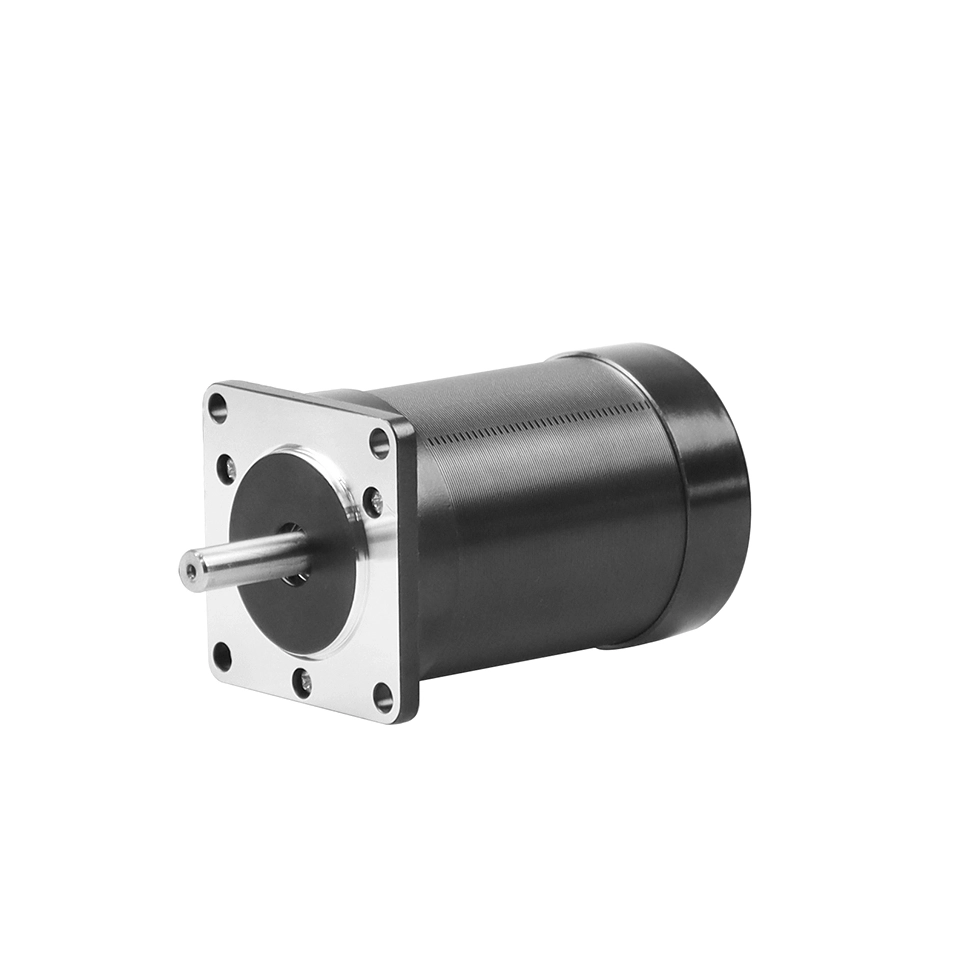

【提示】本图仅供展示
RoHSCE

系列概要特性

• 57mm法兰直流无刷电机
• 36V供电
• 功率范围94~188W
• 额定转速3000rpm
• 峰值扭矩可达0.68Nm
• 支持开环/增量闭环/17位绝对值三种反馈形态

技术参数

电机电气参数

电机类型无刷直流电机（霍尔）
额定电压36 V
输出功率94 W
电机反馈类型无
抱闸选项未集成
额定电流3.48 A
峰值电流12.3 A
极数8
反电势系数0.076
绝缘等级B级

机械与动力特性

电机法兰57 mm
英制代码NEMA 23
额定扭矩0.36 N.m
额定转速3000 rpm
转动惯量0.21 kg·mm²
电机高度76 mm
电机防护等级IP20

电机接口与安装规范

电机动力接口形态直接引出线
电机编码器接口形态无编码器
电机编码器连接器型号none
电机制动器接口形态无制动器
电机制动器连接器型号none
轴长度（电机输出轴）21 mm
轴直径（电机输出轴）8 mm
凸台高度2 mm
凸台直径38.1 mm
安装孔位47.14 mm
安装孔类型通孔
安装孔尺寸5.5 mm

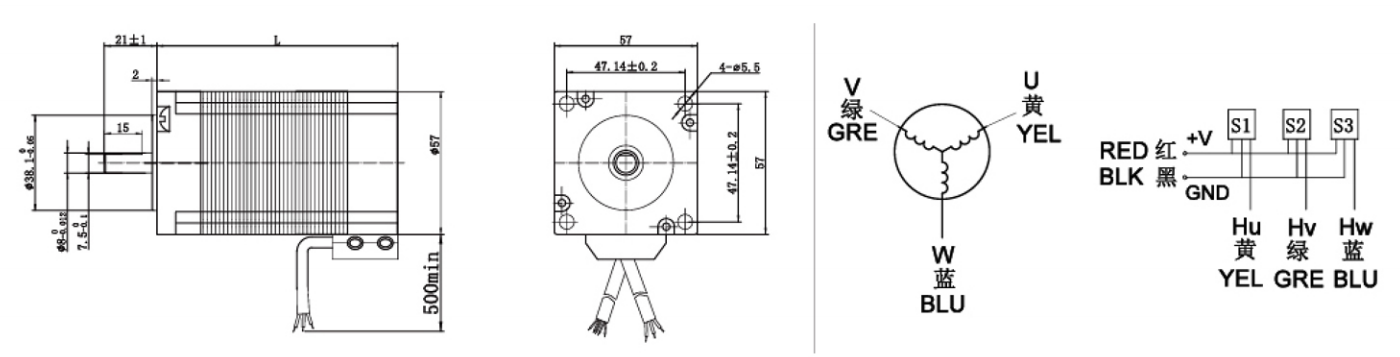

尺寸图

57BL76-330 无刷电机尺寸图

文档下载

暂无相关文档下载

系列选型概览 (共 9 款规格型号)

型号 (SKU)核心规格参数选型操作
57BL116-330
方形57系列116机身36V 功率188W直流无刷电机-57BL116-330
额定电压:36V输出功率:188W抱闸选项:未集成额定转速:3000rpm电机反馈类型:无极数:8
57BL76-330当前
方形57系列76机身36V 功率94W直流无刷电机-57BL76-330
额定电压:36V输出功率:94W抱闸选项:未集成额定转速:3000rpm电机反馈类型:无极数:8
57BL96-330
方形57系列96机身36V 功率140W直流无刷电机-57BL96-330
额定电压:36V输出功率:140W抱闸选项:未集成额定转速:3000rpm电机反馈类型:无极数:8
57BL116-330-BE
方形绝对值57系列116机身36V 功率188W直流无刷电机-57BL116-330-BE
额定电压:36V输出功率:188W抱闸选项:未集成额定转速:3000rpm电机反馈类型:SSI多圈绝对值极数:8
57BL76-330-BE
方形绝对值57系列76机身36V 功率94W直流无刷电机-57BL76-330-BE
额定电压:36V输出功率:94W抱闸选项:未集成额定转速:3000rpm电机反馈类型:SSI多圈绝对值极数:8
57BL96-330-BE
方形绝对值57系列96机身36V 功率140W直流无刷电机-57BL96-330-BE
额定电压:36V输出功率:140W抱闸选项:未集成额定转速:3000rpm电机反馈类型:SSI多圈绝对值极数:8
57BL116-330-HE
方形闭环57系列116机身36V 功率188W直流无刷电机-57BL116-330-HE
额定电压:36V输出功率:188W抱闸选项:未集成额定转速:3000rpm电机反馈类型:差分ABZ(光编)极数:8
57BL76-330-HE
方形闭环57系列76机身36V 功率94W直流无刷电机-57BL76-330-HE
额定电压:36V输出功率:94W抱闸选项:未集成额定转速:3000rpm电机反馈类型:差分ABZ(光编)极数:8
57BL96-330-HE
方形闭环57系列96机身36V 功率140W直流无刷电机-57BL96-330-HE
额定电压:36V输出功率:140W抱闸选项:未集成额定转速:3000rpm电机反馈类型:差分ABZ(光编)极数:8
