圆形57系列直流无刷电机-57BLS

所属系列：57BLS

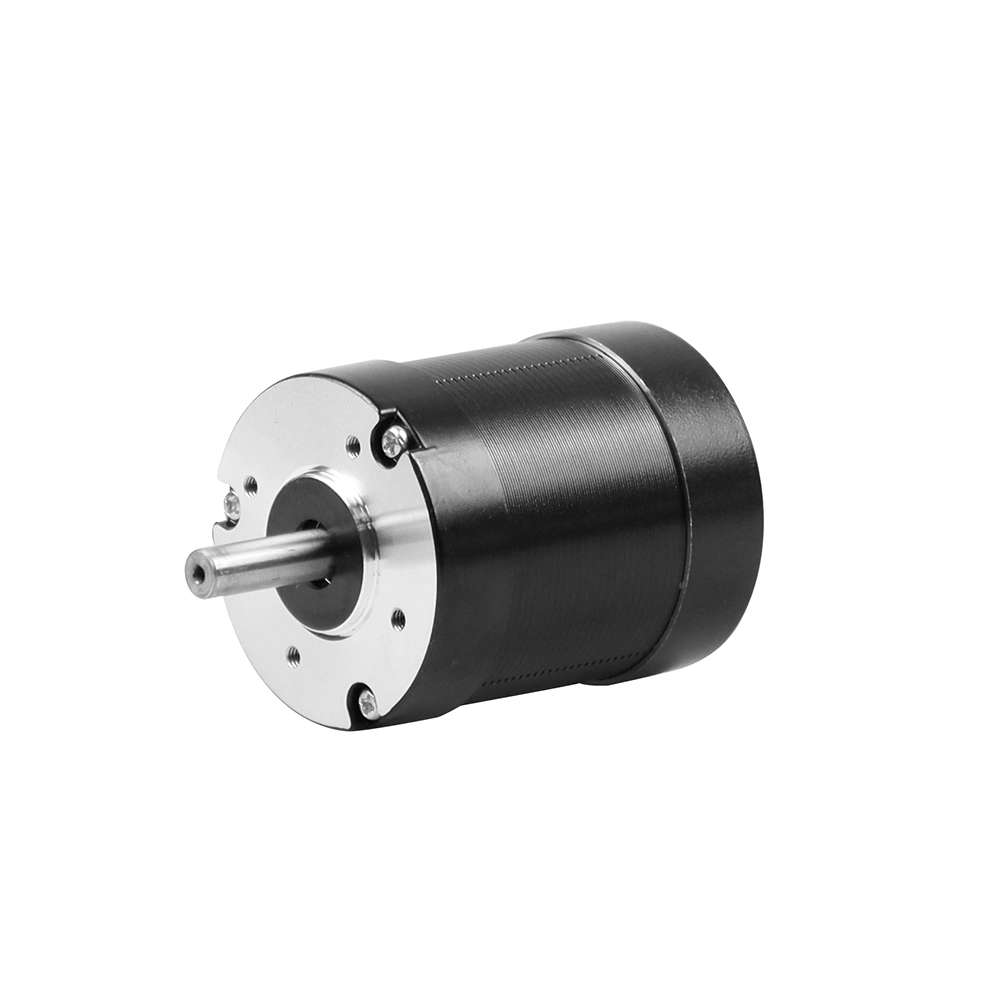

圆形57系列直流无刷电机-57BLS 57BLS06
【提示】本图仅供展示
RoHSCE

系列概要特性

• 57mm法兰直流无刷电机
• 24V / 36V供电
• 功率范围23~184W
• 额定转速3300~4000rpm
• 峰值扭矩可达0.44Nm
• 开环控制，可选装编码器升级闭环

技术参数

电机电气参数

电机类型无刷直流电机（霍尔）
额定电压24 V
输出功率62 W
电机反馈类型无
抱闸选项未集成
额定电流4 A
极数4
反电势系数5.8
空载电流0.7 A
绝缘等级B级

机械与动力特性

电机法兰57 mm
英制代码NEMA 23
额定扭矩0.18 N.m
额定转速3300 rpm
空载转速4100 rpm
电机高度57 mm

电机接口与安装规范

电机动力接口形态直接引出线
电机编码器接口形态无编码器
电机编码器连接器型号none
电机制动器接口形态无制动器
电机制动器连接器型号none
轴长度（电机输出轴）25 mm
轴直径（电机输出轴）8 mm
凸台高度2 mm
凸台直径25 mm
安装孔位38.88 mm
安装孔类型螺纹孔
安装孔尺寸4 mm

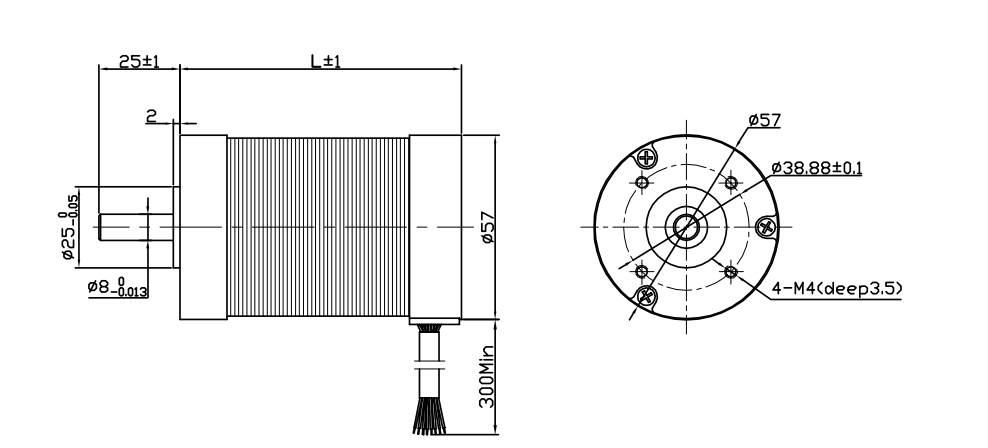

尺寸图

57BLS06 无刷电机尺寸图

文档下载

暂无相关文档下载

系列选型概览 (共 7 款规格型号)

型号 (SKU)核心规格参数选型操作
57BLS03M048035R-E
57系列大扭矩圆形直流无刷电机集成编码器-57BLS03M048035R-E
额定电压:48V输出功率:135W抱闸选项:未集成额定转速:3500rpm电机反馈类型:差分ABZ(光编)极数:4
57BLS01
圆形57系列直流无刷电机-57BLS01
额定电压:36V输出功率:46W抱闸选项:未集成额定转速:4000rpm电机反馈类型:无极数:4
57BLS02
圆形57系列直流无刷电机-57BLS02
额定电压:36V输出功率:92W抱闸选项:未集成额定转速:4000rpm电机反馈类型:无极数:4
57BLS03
圆形57系列直流无刷电机-57BLS03
额定电压:36V输出功率:138W抱闸选项:未集成额定转速:4000rpm电机反馈类型:无极数:4
57BLS04
圆形57系列直流无刷电机-57BLS04
额定电压:36V输出功率:184W抱闸选项:未集成额定转速:4000rpm电机反馈类型:无极数:4
57BLS05
圆形57系列直流无刷电机-57BLS05
额定电压:36V输出功率:23W抱闸选项:未集成额定转速:4000rpm电机反馈类型:无极数:4
57BLS06当前
圆形57系列直流无刷电机-57BLS06
额定电压:24V输出功率:62W抱闸选项:未集成额定转速:3300rpm电机反馈类型:无极数:4
