60系列48V 3000转速多尺寸直流无刷电机-60BL

所属系列：60BL

60系列48V 3000转速多尺寸直流无刷电机-60BL 60BL78-430

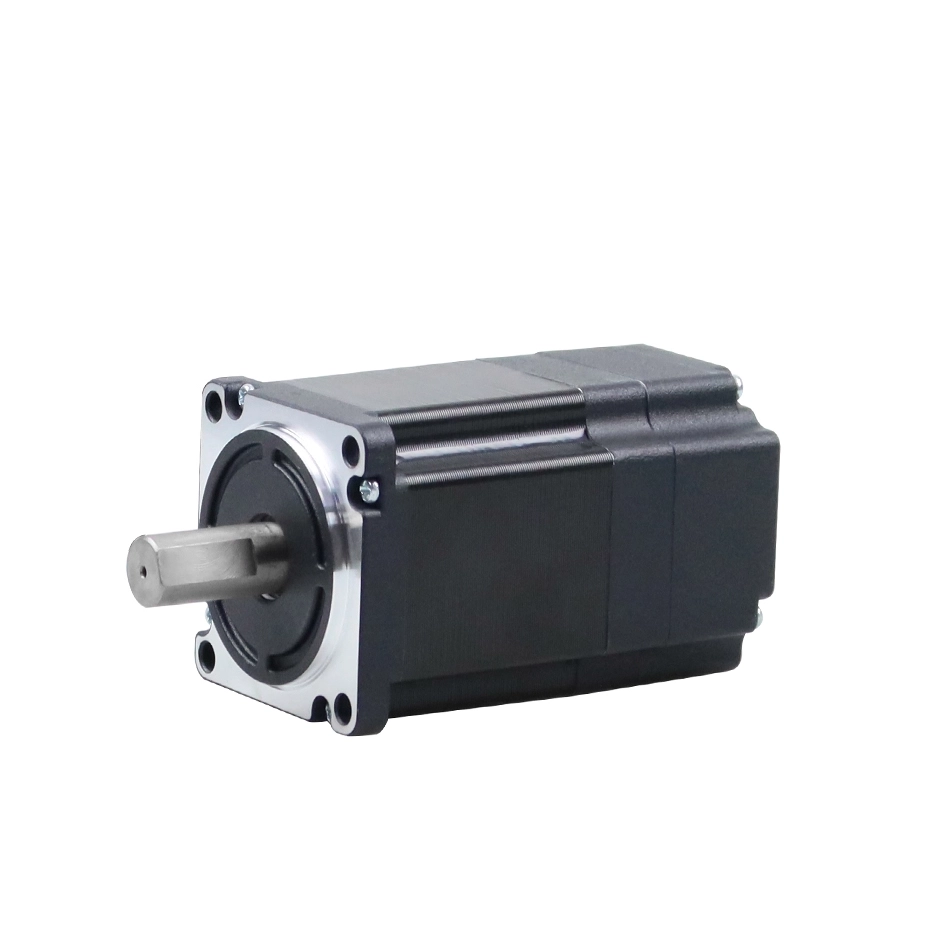

【提示】本图仅供展示
RoHSCE

系列概要特性

• 60mm法兰直流无刷电机
• 48V供电
• 功率范围100~400W
• 额定转速3000rpm
• 峰值扭矩可达1.28Nm
• 支持开环/增量闭环/17位绝对值三种反馈形态

技术参数

电机电气参数

电机类型无刷直流电机（霍尔）
额定电压48 V
输出功率100 W
电机反馈类型无
抱闸选项未集成
额定电流3.3 A
峰值电流16.5 A
极数8
反电势系数12.6
绝缘等级B级

机械与动力特性

电机法兰60 mm
英制代码NEMA 24
额定扭矩0.32 N.m
额定转速3000 rpm
转动惯量0.24 kg·mm²
电机高度78 mm
电机防护等级IP20

电机接口与安装规范

电机动力接口形态直接引出线
电机编码器接口形态无编码器
电机编码器连接器型号none
电机制动器接口形态无制动器
电机制动器连接器型号none
轴长度（电机输出轴）30 mm
轴直径（电机输出轴）8 mm
凸台高度3 mm
凸台直径50 mm
安装孔位50 mm
安装孔类型通孔
安装孔尺寸5.5 mm

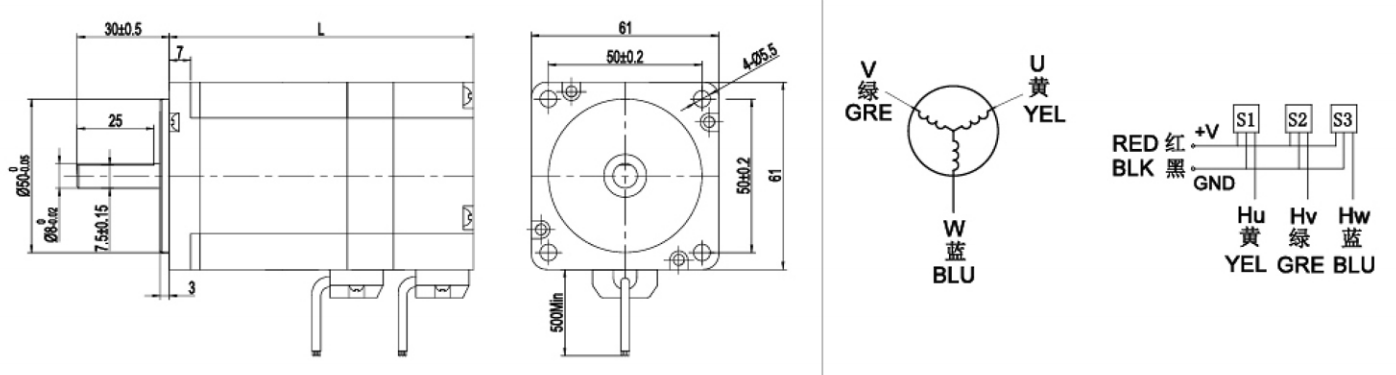

尺寸图

60BL78-430 无刷电机尺寸图

文档下载

暂无相关文档下载

系列选型概览 (共 12 款规格型号)

型号 (SKU)核心规格参数选型操作
60BL120-430
60系列120机身48V 3000转直流无刷电机-60BL120-430
额定电压:48V输出功率:300W抱闸选项:未集成额定转速:3000rpm电机反馈类型:无极数:8
60BL141-430
60系列141机身48V 3000转直流无刷电机-60BL141-430
额定电压:48V输出功率:400W抱闸选项:未集成额定转速:3000rpm电机反馈类型:无极数:8
60BL78-430当前
60系列78机身48V 3000转直流无刷电机-60BL78-430
额定电压:48V输出功率:100W抱闸选项:未集成额定转速:3000rpm电机反馈类型:无极数:8
60BL99-430
60系列99机身48V 3000转直流无刷电机-60BL99-430
额定电压:48V输出功率:200W抱闸选项:未集成额定转速:3000rpm电机反馈类型:无极数:8
60BL120-430-BE
绝对值60系列120机身48V 3000转直流无刷电机-60BL120-430-BE
额定电压:48V输出功率:300W抱闸选项:未集成额定转速:3000rpm电机反馈类型:SSI多圈绝对值极数:8
60BL141-430-BE
绝对值60系列141机身48V 3000转直流无刷电机-60BL141-430-BE
额定电压:48V输出功率:400W抱闸选项:未集成额定转速:3000rpm电机反馈类型:SSI多圈绝对值极数:8
60BL78-430-BE
绝对值60系列78机身48V 3000转直流无刷电机-60BL78-430-BE
额定电压:48V输出功率:100W抱闸选项:未集成额定转速:3000rpm电机反馈类型:SSI多圈绝对值极数:8
60BL99-430-BE
绝对值60系列99机身48V 3000转直流无刷电机-60BL99-430-BE
额定电压:48V输出功率:200W抱闸选项:未集成额定转速:3000rpm电机反馈类型:SSI多圈绝对值极数:8
60BL120-430-HE
闭环60系列120机身48V 3000转直流无刷电机-60BL120-430-HE
额定电压:48V输出功率:300W抱闸选项:未集成额定转速:3000rpm电机反馈类型:差分ABZ(光编)极数:8
60BL141-430-HE
闭环60系列141机身48V 3000转直流无刷电机-60BL141-430-HE
额定电压:48V输出功率:400W抱闸选项:未集成额定转速:3000rpm电机反馈类型:差分ABZ(光编)极数:8
60BL78-430-HE
闭环60系列78机身48V 3000转直流无刷电机-60BL78-430-HE
额定电压:48V输出功率:100W抱闸选项:未集成额定转速:3000rpm电机反馈类型:差分ABZ(光编)极数:8
60BL99-430-HE
闭环60系列99机身48V 3000转直流无刷电机-60BL99-430-HE
额定电压:48V输出功率:200W抱闸选项:未集成额定转速:3000rpm电机反馈类型:差分ABZ(光编)极数:8
