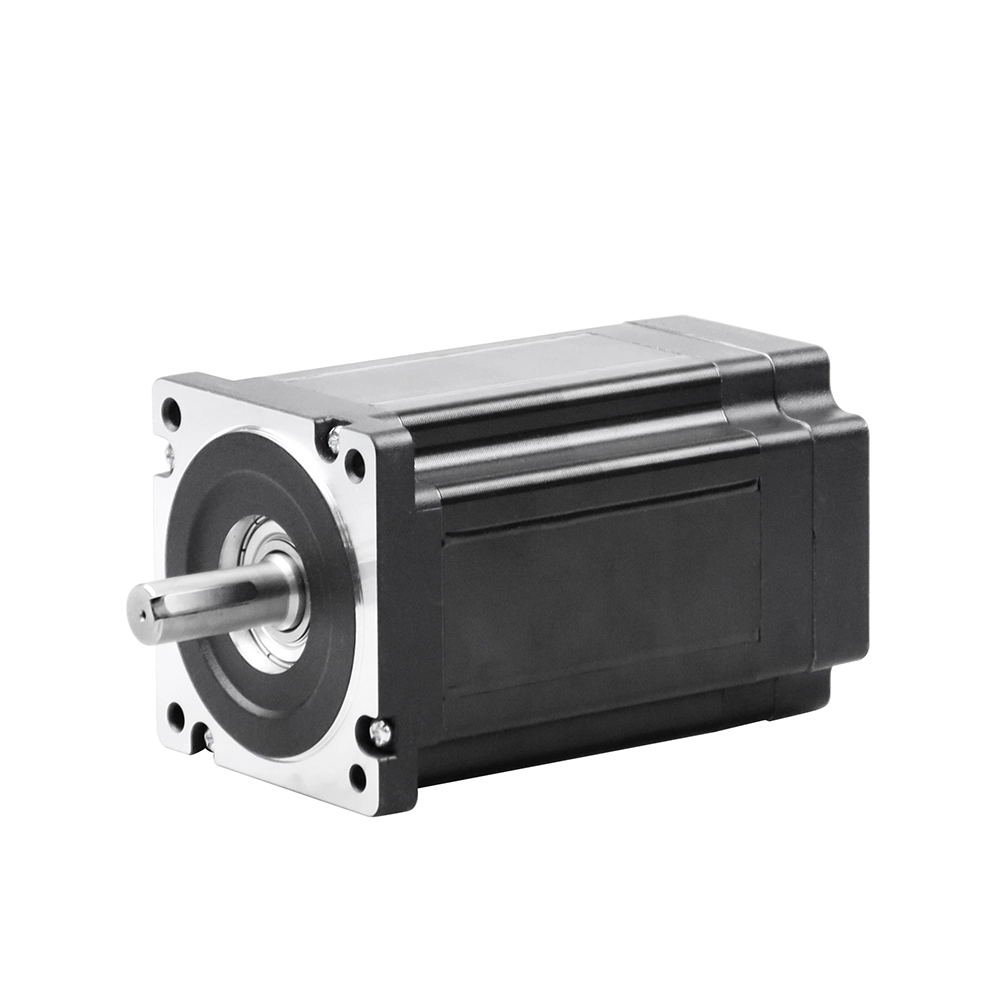

70系列 多尺寸多电压3000转速直流无刷电机-70BL
所属系列：70BL
系列概要特性
暂无特性信息
技术参数
电机电气参数
| 电机类型 | 无刷直流电机（霍尔） |
| 额定电压 | 24 V |
| 输出功率 | 250 W |
| 电机反馈类型 | 无 |
| 抱闸选项 | 未集成 |
| 额定电流 | 14 A |
| 峰值电流 | 42 A |
| 极数 | 8 |
| 反电势系数 | 6.3 |
| 绝缘等级 | B级 |
机械与动力特性
| 电机法兰 | 70 mm |
| 英制代码 | NEMA 24 |
| 额定扭矩 | 0.8 N.m |
| 额定转速 | 3000 rpm |
| 转动惯量 | 0.32 kg·mm² |
| 电机高度 | 86 mm |
| 电机防护等级 | IP20 |
电机接口与安装规范
| 电机动力接口形态 | 直接引出线 |
| 电机编码器接口形态 | 无编码器 |
| 电机编码器连接器型号 | none |
| 电机制动器接口形态 | 无制动器 |
| 电机制动器连接器型号 | none |
| 轴长度（电机输出轴） | 28 mm |
| 轴直径（电机输出轴） | 12 mm |
| 凸台高度 | 2 mm |
| 凸台直径 | 64 mm |
| 安装孔位 | 58 mm |
| 安装孔类型 | 通孔 |
| 安装孔尺寸 | 5.5 mm |

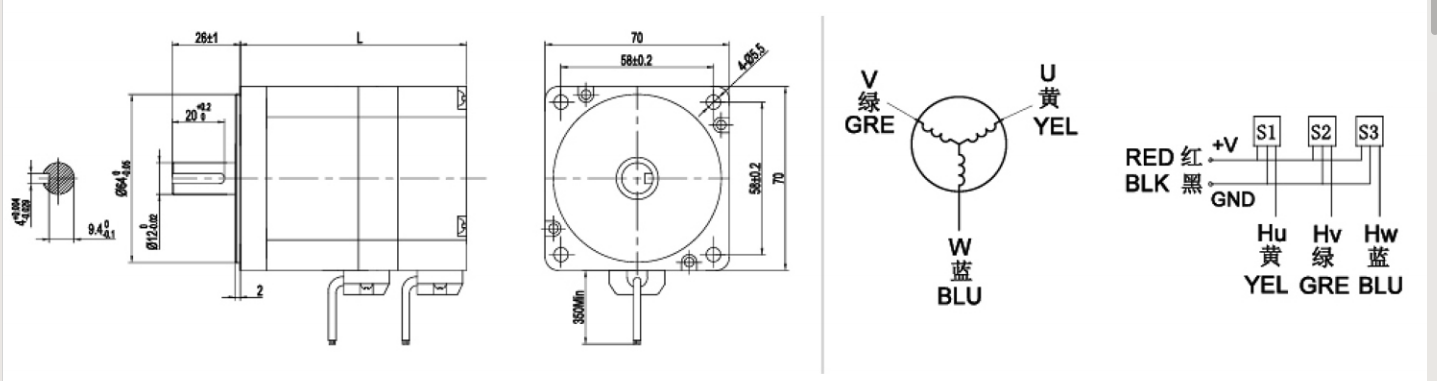

尺寸图
文档下载
暂无相关文档下载
- 查看本系列全部 12 款规格型号 (选型参数表)
型号 (SKU) 配置概述 70BL116-430 70系列116机身48V 3000转直流无刷电机-70BL116-430 70BL146-430 70系列146机身48V 3000转直流无刷电机-70BL146-430 70BL86-230 70系列86机身24V 3000转直流无刷电机-70BL86-230 70BL86-430 70系列86机身48V 3000转直流无刷电机-70BL86-430 70BL116-430-BE 绝对值70系列116机身48V 3000转直流无刷电机-70BL116-430 70BL146-430-BE 绝对值70系列146机身48V 3000转直流无刷电机-70BL146-430 70BL86-230-BE 绝对值70系列86机身24V 3000转直流无刷电机-70BL86-230 70BL86-430-BE 绝对值70系列86机身48V 3000转直流无刷电机-70BL86-430 70BL116-430-HE 闭环70系列116机身48V 3000转直流无刷电机-70BL116-430 70BL146-430-HE 闭环70系列146机身48V 3000转直流无刷电机-70BL146-430 70BL86-230-HE 闭环70系列86机身24V 3000转直流无刷电机-70BL86-230 70BL86-430-HE 闭环70系列86机身48V 3000转直流无刷电机-70BL86-430
规格选项
已选配置：70BL86-230
库存：常规订货（货期请与客服确认）
