方形80系列 多尺寸多电压多转速直流无刷电机-80BL
所属系列：80BL
系列概要特性
• 80mm法兰直流无刷电机• 48V / 310V供电
• 功率范围126~628W
• 额定转速3000~5000rpm
• 峰值扭矩可达1.2Nm
• 支持开环/增量闭环/17位绝对值三种反馈形态
技术参数
电机电气参数
| 电机类型 | 无刷直流电机（霍尔） |
| 额定电压 | 310 V |
| 输出功率 | 376 W |
| 电机反馈类型 | 无 |
| 抱闸选项 | 未集成 |
| 额定电流 | 2.1 A |
| 峰值电流 | 6.3 A |
| 极数 | 4 |
| 反电势系数 | 77.5 |
| 绝缘等级 | B级 |
机械与动力特性
| 电机法兰 | 80 mm |
| 英制代码 | NEMA 34 |
| 额定扭矩 | 1.2 N.m |
| 额定转速 | 3000 rpm |
| 转动惯量 | 650 kg·mm² |
| 电机高度 | 126 mm |
| 电机防护等级 | IP20 |
电机接口与安装规范
| 电机动力接口形态 | 直接引出线 |
| 电机编码器接口形态 | 无编码器 |
| 电机编码器连接器型号 | none |
| 电机制动器接口形态 | 无制动器 |
| 电机制动器连接器型号 | none |
| 轴长度（电机输出轴） | 30 mm |
| 轴直径（电机输出轴） | 12 mm |
| 凸台高度 | 2.5 mm |
| 凸台直径 | 62 mm |
| 安装孔位 | 65 mm |
| 安装孔类型 | 通孔 |
| 安装孔尺寸 | 6.5 mm |

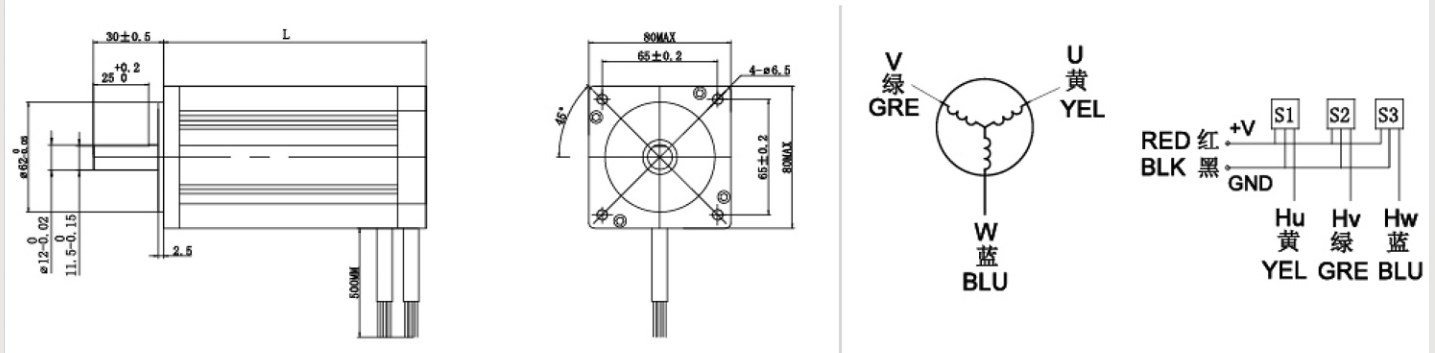

尺寸图
文档下载
暂无相关文档下载
系列选型概览 (共 15 款规格型号)
规格选项
已选配置：80BL126-630
