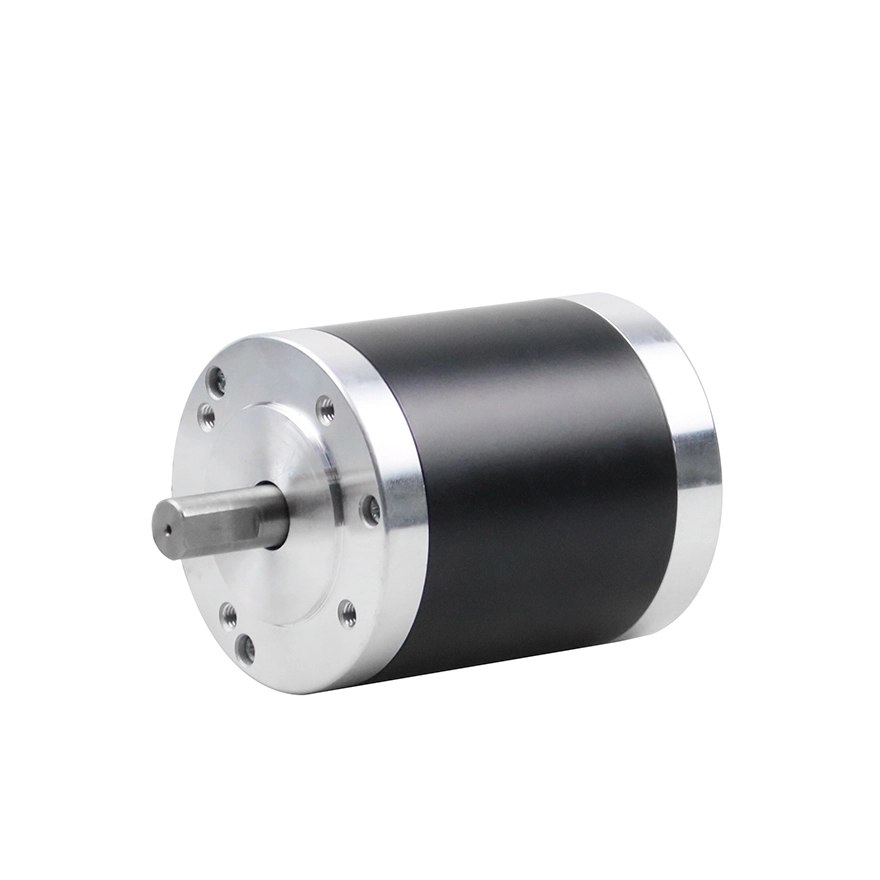

圆形80系列 多尺寸多电压3000转速直流无刷电机-80BLR
所属系列：80BLR
系列概要特性
暂无特性信息
技术参数
电机电气参数
| 电机类型 | 无刷直流电机（霍尔） |
| 额定电压 | 48 V |
| 输出功率 | 110 W |
| 电机反馈类型 | 无 |
| 抱闸选项 | 未集成 |
| 额定电流 | 3 A |
| 峰值电流 | 9 A |
| 极数 | 4 |
| 反电势系数 | 12.6 |
| 绝缘等级 | B级 |
机械与动力特性
| 电机法兰 | 80 mm |
| 英制代码 | NEMA 34 |
| 额定扭矩 | 0.36 N.m |
| 额定转速 | 3000 rpm |
| 转动惯量 | 210 kg·mm² |
| 电机高度 | 78 mm |
| 电机防护等级 | IP20 |
电机接口与安装规范
| 电机动力接口形态 | 直接引出线 |
| 电机编码器接口形态 | 无编码器 |
| 电机编码器连接器型号 | none |
| 电机制动器接口形态 | 无制动器 |
| 电机制动器连接器型号 | none |
| 轴长度（电机输出轴） | 35 mm |
| 轴直径（电机输出轴） | 14 mm |
| 凸台高度 | 2 mm |
| 凸台直径 | 50 mm |
| 安装孔位 | 65 mm |
| 安装孔类型 | 螺纹孔 |
| 安装孔尺寸 | 6 mm |

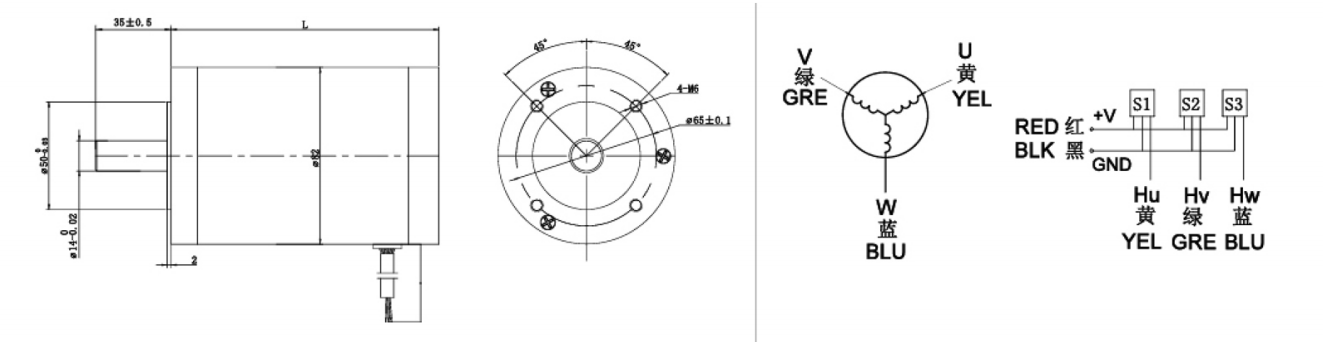

尺寸图
文档下载
暂无相关文档下载
- 查看本系列全部 12 款规格型号 (选型参数表)
型号 (SKU) 配置概述 80BLR118-430 圆形80系列118机身48V 功率330W直流无刷电机-80BLR118-430 80BL138-630 圆形80系列138机身48V 功率440W直流无刷电机-80BL138-630 80BLR78-430 圆形80系列78机身48V 功率110W直流无刷电机-80BLR78-430 80BLR98-430 圆形80系列98机身48V 功率220W直流无刷电机-80BLR98-430 80BLR118-430-BE 圆形绝对值80系列118机身48V 功率330W直流无刷电机-80BLR118-430 80BL138-630-BE 圆形绝对值80系列138机身48V 功率440W直流无刷电机-80BL138-630 80BLR78-430-BE 圆形绝对值80系列78机身48V 功率110W直流无刷电机-80BLR78-430 80BLR98-430-BE 圆形绝对值80系列98机身48V 功率220W直流无刷电机-80BLR98-430 80BLR118-430-HE 圆形闭环80系列118机身48V 功率330W直流无刷电机-80BLR118-430 80BL138-630-HE 圆形闭环80系列138机身48V 功率440W直流无刷电机-80BL138-630 80BLR78-430-HE 圆形闭环80系列78机身48V 功率110W直流无刷电机-80BLR78-430 80BLR98-430-HE 圆形闭环80系列98机身48V 功率220W直流无刷电机-80BLR98-430
规格选项
已选配置：80BLR78-430
库存：常规订货（货期请与客服确认）
