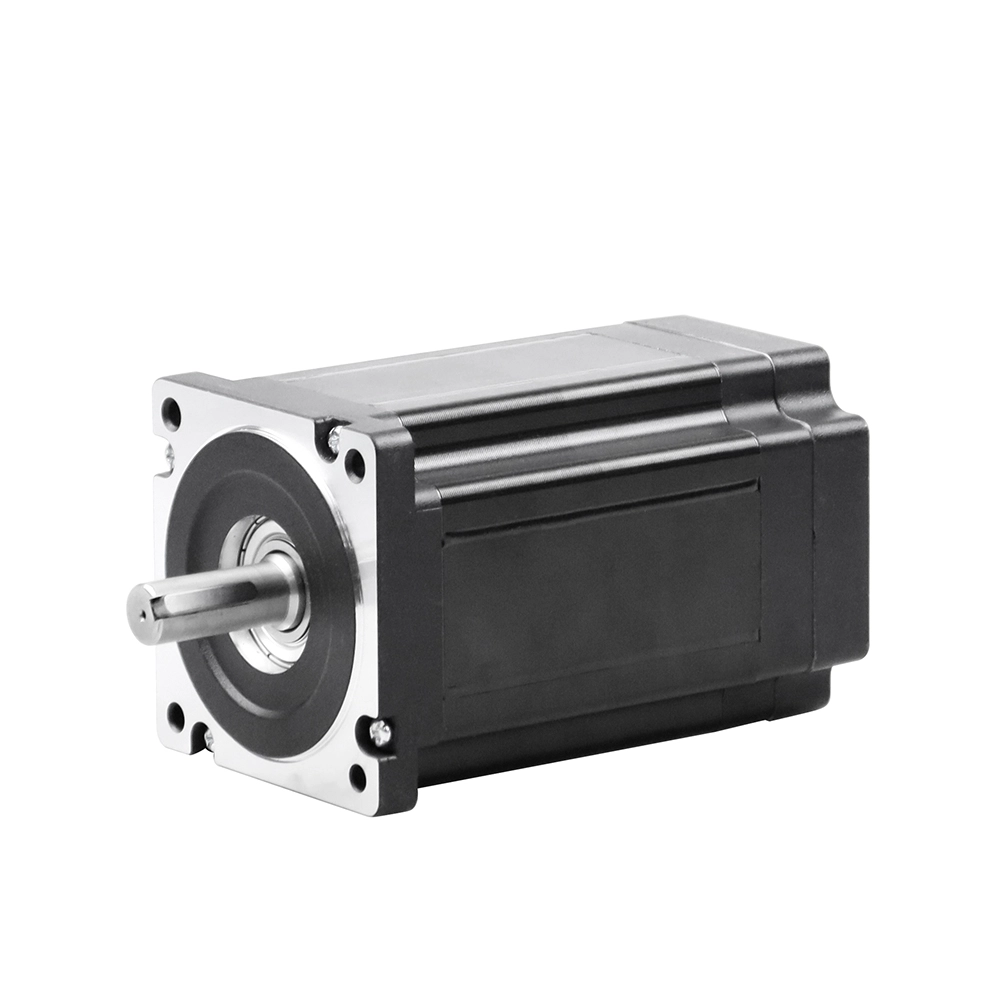

86系列48V 3000转速多尺寸直流无刷电机-86BL
所属系列：86BL
系列概要特性
暂无特性信息
技术参数
电机电气参数
| 电机类型 | 无刷直流电机（霍尔） |
| 额定电压 | 48 V |
| 输出功率 | 220 W |
| 电机反馈类型 | 无 |
| 抱闸选项 | 未集成 |
| 额定电流 | 6.3 A |
| 峰值电流 | 19 A |
| 极数 | 8 |
| 反电势系数 | 13.7 |
| 绝缘等级 | B级 |
机械与动力特性
| 电机法兰 | 86 mm |
| 英制代码 | NEMA 34 |
| 额定扭矩 | 0.7 N.m |
| 额定转速 | 3000 rpm |
| 转动惯量 | 800 kg·mm² |
| 电机高度 | 85 mm |
| 电机防护等级 | IP20 |
电机接口与安装规范
| 电机动力接口形态 | 直接引出线 |
| 电机编码器接口形态 | 无编码器 |
| 电机编码器连接器型号 | none |
| 电机制动器接口形态 | 无制动器 |
| 电机制动器连接器型号 | none |
| 轴长度（电机输出轴） | 37 mm |
| 轴直径（电机输出轴） | 14 mm |
| 凸台高度 | 8.5 mm |
| 凸台直径 | 73 mm |
| 安装孔位 | 69.6 mm |
| 安装孔类型 | 通孔 |
| 安装孔尺寸 | 6.5 mm |

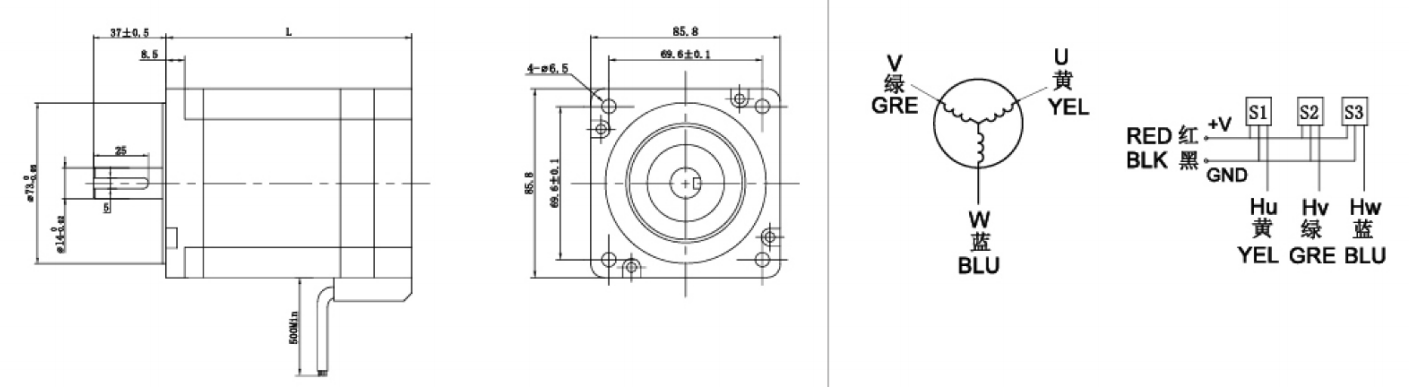

尺寸图
文档下载
暂无相关文档下载
- 查看本系列全部 30 款规格型号 (选型参数表)
型号 (SKU) 配置概述 86BL105-430 86系列105机身48V 3000转直流无刷电机-86BL105-430 86BLS112-430 86系列112机身48V 3000转直流无刷电机-86BLS112-430 86BL115-430 86系列115机身48V 3000转直流无刷电机-86BL115-430 86BL130-430 86系列130机身48V 3000转直流无刷电机-86BL130-430 86BLS136-430 86系列136机身48V 3000转直流无刷电机-86BLS136-430 86BL70-430 86系列70机身48V 3000转直流无刷电机-86BL70-430 86BL80-430 86系列80机身48V 3000转直流无刷电机-86BL80-430 86BLS85-430 86系列85机身48V 3000转直流无刷电机-86BLS85-430 86BL90-430 86系列90机身48V 3000转直流无刷电机-86BL90-430 86BLS98-430 86系列98机身48V 3000转直流无刷电机-86BLS98-430 86BL105-430-BE 绝对值86系列105机身48V 3000转直流无刷电机-86BL105-430 86BLS112-430-BE 绝对值86系列112机身48V 3000转直流无刷电机-86BLS112-430 86BL115-430-BE 绝对值86系列115机身48V 3000转直流无刷电机-86BL115-430 86BL130-430-BE 绝对值86系列130机身48V 3000转直流无刷电机-86BL130-430 86BLS136-430-BE 绝对值86系列136机身48V 3000转直流无刷电机-86BLS136-430 86BL70-430-BE 绝对值86系列70机身48V 3000转直流无刷电机-86BL70-430 86BL80-430-BE 绝对值86系列80机身48V 3000转直流无刷电机-86BL80-430 86BLS85-430-BE 绝对值86系列85机身48V 3000转直流无刷电机-86BLS85-430 86BL90-430-BE 绝对值86系列90机身48V 3000转直流无刷电机-86BL90-430 86BLS98-430-BE 绝对值86系列98机身48V 3000转直流无刷电机-86BLS98-430 86BL105-430-HE 闭环86系列105机身48V 3000转直流无刷电机-86BL105-430 86BLS112-430-HE 闭环86系列112机身48V 3000转直流无刷电机-86BLS112-430 86BL115-430-HE 闭环86系列115机身48V 3000转直流无刷电机-86BL115-430 86BL130-430-HE 闭环86系列130机身48V 3000转直流无刷电机-86BL130-430 86BLS136-430-HE 闭环86系列136机身48V 3000转直流无刷电机-86BLS136-430 86BL70-430-HE 闭环86系列70机身48V 3000转直流无刷电机-86BL70-430 86BL80-430-HE 闭环86系列80机身48V 3000转直流无刷电机-86BL80-430 86BLS85-430-HE 闭环86系列85机身48V 3000转直流无刷电机-86BLS85-430 86BL90-430-HE 闭环86系列90机身48V 3000转直流无刷电机-86BL90-430 86BLS98-430-HE 闭环86系列98机身48V 3000转直流无刷电机-86BLS98-430
规格选项
已选配置：86BLS85-430
库存：常规订货（货期请与客服确认）
