高性能无刷外转子电机-EC45外转子无刷电机-EC45

所属系列：EC45MS

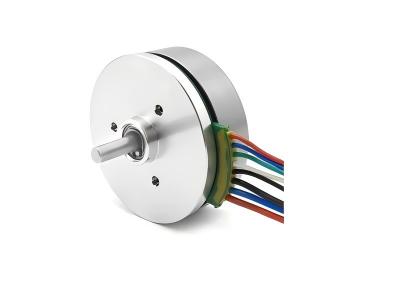

高性能无刷外转子电机-EC45外转子无刷电机-EC45 EC45MS-A330AH3
【提示】本图仅供展示
RoHSCE

系列概要特性

• 45mm法兰直流无刷电机
• 12V供电
• 功率范围17~17W
• 额定转速2940rpm
• 峰值扭矩可达0.05Nm
• 外转子扁平构型，大扭矩直驱

技术参数

电机电气参数

电机类型无刷直流电机（霍尔）
额定电压12 V
输出功率17 W
电机反馈类型无
抱闸选项未集成
额定电流1.84 A
峰值电流6.14 A
极数16
反电势系数1.9
绝缘等级F级

机械与动力特性

电机法兰45 mm
英制代码NEMA 17
额定扭矩0.05 N.m
额定转速2940 rpm
转动惯量1088 g・cm²
空载转速4243 rpm
电机高度16.5 mm
电机防护等级IP20

电机接口与安装规范

电机动力接口形态连接器
连接器型号（电机动力接口）HC-PHB-2x4Y
电机编码器接口形态无编码器
电机编码器连接器型号none
电机制动器接口形态无制动器
电机制动器连接器型号none
轴长度（电机输出轴）14.5 mm
轴直径（电机输出轴）4 mm
凸台高度3.2 mm
凸台直径12 mm
安装孔位22 mm
安装孔类型螺纹孔
安装孔尺寸3 mm

产品详情

产品详情图

尺寸图

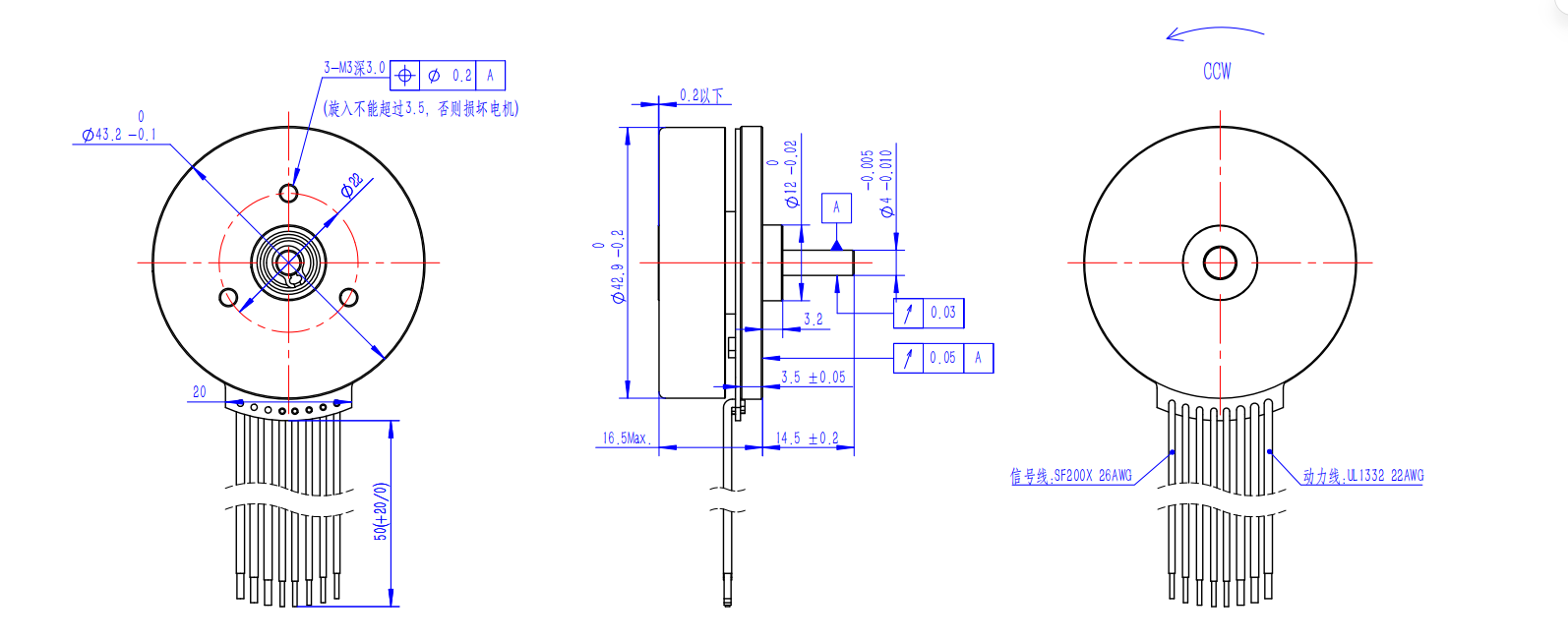

EC45MS-A330AH3 无刷电机尺寸图

3D 预览

文档下载

系列选型概览 (共 1 款规格型号)

型号 (SKU)核心规格参数选型操作
EC45MS-A330AH3当前
高性能无刷外转子电机-EC45外转子无刷电机-EC45MS-A330AH3
额定电压:12V输出功率:17W抱闸选项:未集成额定转速:2940rpm电机反馈类型:无极数:16
