32系列直流无刷电机-EC32

所属系列：EC32

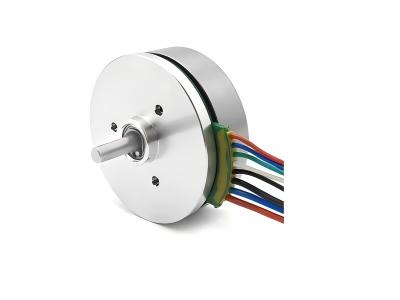

32系列直流无刷电机-EC32 EC32BLWH18-12V
【提示】本图仅供展示
RoHSCE

系列概要特性

• 32mm法兰直流无刷电机
• 12V供电
• 功率范围21.6~21.6W
• 额定转速3800rpm
• 峰值扭矩可达0.04Nm
• 外转子扁平构型，大扭矩直驱

技术参数

电机电气参数

电机类型无刷直流电机（霍尔）
额定电压12 V
输出功率21.6 W
电机反馈类型无
抱闸选项未集成
额定电流1.8 A
峰值电流5.4 A
极数8
反电势系数1.8
空载电流0.3 A
绝缘等级B级

机械与动力特性

电机法兰32 mm
英制代码NEMA 14
额定扭矩0.04 N.m
额定转速3800 rpm
转动惯量35 g・cm²
空载转速5000 rpm
电机高度18 mm
电机防护等级IP20

电机接口与安装规范

轴长度（电机输出轴）13 mm
轴直径（电机输出轴）4 mm
凸台高度1.6 mm
凸台直径12 mm
安装孔位24 mm
安装孔类型螺纹孔
安装孔尺寸24 mm

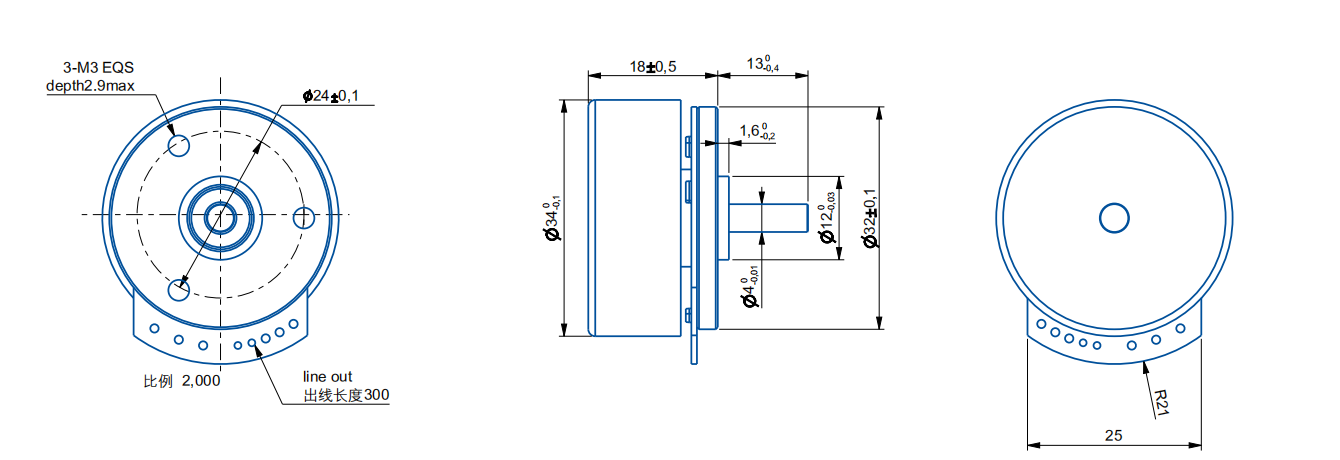

尺寸图

EC32BLWH18-12V 无刷电机尺寸图

3D 预览

文档下载

系列选型概览 (共 1 款规格型号)

型号 (SKU)核心规格参数选型操作
EC32BLWH18-12V当前
32系列18机身 12V直流无刷电机-EC32BLWH18-12V
额定电压:12V输出功率:21.6W抱闸选项:未集成额定转速:3800rpm电机反馈类型:无极数:8
