EC22系列为22mm外径高性能直流无刷空心杯电机系列，针对不同负载与速度需求提供三大性能分支：48mm机身2极百瓦级超高转速款（18V~48V、83W~100W、额定扭矩20mNm、额定转速4万~4.96万转）、48mm机身4极增扭款（24V、额定扭矩提升至25mNm、2万转实用转速），以及64mm长机身低流高过载款（24V、额定扭矩20mNm、峰值扭矩达320mNm、额定电流仅1.86A）。空心杯无铁芯设计赋予电机零齿槽效应、极低转动惯量与出色的瞬态加减速性能，兼顾高功率密度与长寿命平稳运行。 本系列全规格支持“标准带霍尔反馈”与“-HE增量式编码器闭环反馈”自由切换：带霍尔款适配外置直流无刷驱动器，满足高速旋转与平滑调速需求；编码器闭环款支持配套EtherCAT、CANopen、RS485、Modbus-TCP等通讯版本低压伺服驱动控制器，实现高刚性位置定位、速度闭环与力矩控制，广泛适配高端医疗设备、高速采样与离心仪器、仿生机械手关节、半导体检测及精密工业自动化产线。

22mm大功率高转速/高扭矩无刷空心杯电机系列 20~25mNm 5万转 霍尔/编码器闭环-EC22 EC2264-24182
【提示】本图仅供展示
RoHSCE

系列概要特性

•

    •
  • 22mm紧凑法兰-Nema8标准规格

    • •
  • 提供48mm标准机身与64mm加长机身

    • •
  • 涵盖2极5万转百瓦级高速款与4极25mNm高扭矩款

    • •
  • 18V/24V/36V/48V多电压覆盖，峰值扭矩达419mNm

    • •
  • 无铁芯空心杯设计，零齿槽脉动，过载能力强

    • •
  • 低电流温升，高能量转换效率，支持连续运行

    • •
  • 全系可选带霍尔反馈与高精度编码器闭环（-HE）

    • •
  • 适配外置无刷驱动器及多种总线伺服控制器

    • •

技术参数

电机电气参数

电机类型无刷直流电机（霍尔）
额定电压24 V
输出功率38.24 W
电机反馈类型无
抱闸选项未集成
额定电流1.86 A
峰值电流33.5 A
极数2
反电势系数1.24
空载电流0.126 A
绝缘等级B级

机械与动力特性

电机法兰22 mm
英制代码NEMA 8
额定扭矩20 mN・m
额定转速18200 rpm
转动惯量3 g・cm²
空载转速19300 rpm
电机高度64 mm

电机接口与安装规范

电机动力接口形态直接引出线
电机编码器接口形态无编码器
电机编码器连接器型号none
电机制动器接口形态无制动器
电机制动器连接器型号none
轴长度（电机输出轴）20 mm
轴直径（电机输出轴）3 mm
凸台高度2 mm
凸台直径10 mm
安装孔位16 mm
安装孔类型螺纹孔
安装孔尺寸2 mm

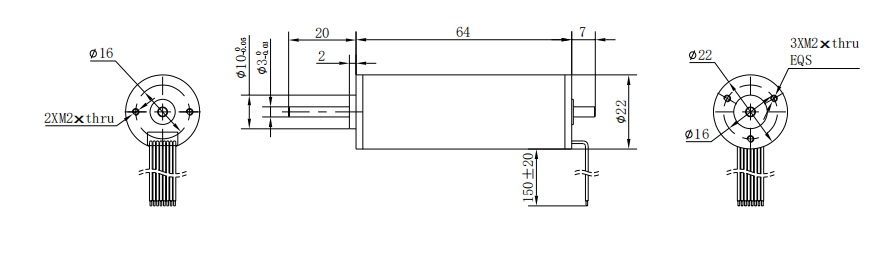

尺寸图

尺寸图

3D 预览

文档下载

  • 查看本系列全部 13 款规格型号 (选型参数表)
    型号 (SKU)配置概述
    EC2248-2420122mm 4极高扭矩 24V 25mNm 2万转带霍尔无刷空心杯电机-EC2248-24201
    EC2248-2449022mm大功率超高转速 24V 20mNm 4.9万转带霍尔无刷空心杯电机-EC2248-24490
    EC2248-3647422mm大功率超高转速 36V 20mNm 4.7万转带霍尔无刷空心杯电机-EC2248-36474
    EC2248-4849622mm大功率超高转速 48V 20mNm 5万转带霍尔无刷空心杯电机-EC2248-48496
    EC2248-1840022mm超高转速 18V 20mNm 4万转带霍尔无刷空心杯电机-EC2248-18400
    EC2264-2418222mm长机身 24V 20mNm 1.8万转低流高效带霍尔无刷空心杯电机-EC2264-24182
    EC2248-24201-HE闭环22mm 4极高扭矩 24V 25mNm 2万转带编码器无刷空心杯电机-EC2248-24201-HE
    EC2248-24490-HE闭环22mm大功率超高转速 24V 20mNm 4.9万转带编码器无刷空心杯电机-EC2248-24490-HE
    EC2248-36474-HE闭环22mm大功率超高转速 36V 20mNm 4.7万转带编码器无刷空心杯电机-EC2248-36474-HE
    EC2248-48496-HE闭环22mm大功率超高转速 48V 20mNm 5万转带编码器无刷空心杯电机-EC2248-48496-HE
    R2EC2235-24150G42.3E1024闭环22mm行星减速无刷空心杯电机 24V 390mNm大扭矩(减速比42.3) 带1024线编码器-R2EC2235-24150G42.3E1024
    EC2248-18400-HE闭环22mm超高转速 18V 20mNm 4万转带编码器无刷空心杯电机-EC2248-18400-HE
    EC2264-24182-HE闭环22mm长机身 24V 20mNm 1.8万转低流高效带编码器无刷空心杯电机-EC2264-24182-HE
