22mm精密行星减速闭环无刷空心杯电机系列 大扭矩紧凑传动 多减速比/编码器可选-EC22-G

所属系列：EC22

EC22-G系列为22mm外径小型精密行星减速闭环无刷空心杯伺服电机系列，集成了高功率密度无齿槽空心杯电机、高刚性行星齿轮箱与高精度闭环编码器。依托多速比行星减速增扭方案，该系列可在22mm紧凑安装尺寸下输出高达数百mNm的额定转矩，轻松应对空间受限但负载惯量较大、加减速频繁的严苛精密传动工况；空心杯无铁芯结构确保了全速域内的低震动、低噪音与优异力矩线性度。 本系列支持多电压段、多级减速比及多种编码器规格（如1024线增量式编码器、多圈绝对值编码器等）灵活扩展，可配套EtherCAT、CANopen、RS485、Modbus-TCP等多种工业总线驱动控制器，快速完成总线型多轴自动化装备部署，广泛用于医疗检验与体外诊断（IVD）设备、手术机器人末端传动、半导体精密晶圆处理及小型非标自动化产线。

22mm精密行星减速闭环无刷空心杯电机系列 大扭矩紧凑传动 多减速比/编码器可选-EC22-G R2EC2235-24150G42.3E1024
【提示】本图仅供展示
RoHSCE

系列概要特性

•

    •
  • 22mm法兰系列-Nema8紧凑型减速模组

    • •
  • 集成高刚性行星减速机与1024线/绝对值编码器

    • •
  • 支持多速比配置，输出数百mNm级强劲转矩

    • •
  • 无铁芯无齿槽设计，低转动惯量，运行安静平稳

    • •
  • 支持扭矩控制、速度控制、位置控制与多轴组网

    • •
  • 可配套EtherCAT、CANopen、RS485、Modbus-TCP驱动器

    • •
  • 最高支持IP65防护等级，高可靠工业与医疗品质

    • •
  • 广泛适配体外诊断IVD、手术机器人与小型自动化

    • •

技术参数

电机电气参数

电机类型永磁伺服（ABI 增量编码器）
额定电压24 V
输出功率11.4 W
电机反馈类型差分ABZ(光编)
电机编码器分辨率1024 CPR
抱闸选项未集成
额定电流0.85 A
峰值电流1.7 A
极数2
反电势系数1.45
空载电流0.08 A
绝缘等级F级

机械与动力特性

电机法兰22 mm
英制代码NEMA 8
额定扭矩10 mN・m
额定转速10700 rpm
转动惯量1.25 g・cm²
空载转速16000 rpm
电机高度73.1 mm
电机防护等级IP65

电机接口与安装规范

电机动力接口形态连接器
连接器型号（电机动力接口）XHP-4
电机编码器接口形态连接器
电机编码器连接器型号GHR08V-S
电机制动器接口形态无制动器
电机制动器连接器型号none
轴长度（电机输出轴）14.5 mm
轴直径（电机输出轴）4 mm
凸台高度0.8 mm
凸台直径7 mm
安装孔位14 mm
安装孔类型螺纹孔
安装孔尺寸2.5 mm

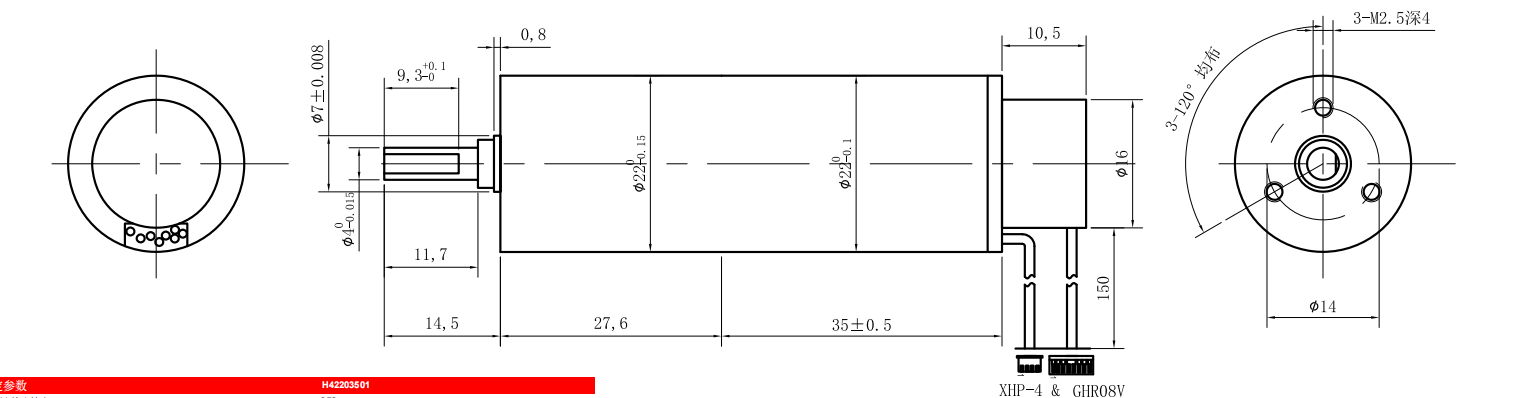

尺寸图

尺寸图

3D 预览

  • 查看本系列全部 13 款规格型号 (选型参数表)
    型号 (SKU)配置概述
    EC2248-2420122mm 4极高扭矩 24V 25mNm 2万转带霍尔无刷空心杯电机-EC2248-24201
    EC2248-2449022mm大功率超高转速 24V 20mNm 4.9万转带霍尔无刷空心杯电机-EC2248-24490
    EC2248-3647422mm大功率超高转速 36V 20mNm 4.7万转带霍尔无刷空心杯电机-EC2248-36474
    EC2248-4849622mm大功率超高转速 48V 20mNm 5万转带霍尔无刷空心杯电机-EC2248-48496
    EC2248-1840022mm超高转速 18V 20mNm 4万转带霍尔无刷空心杯电机-EC2248-18400
    EC2264-2418222mm长机身 24V 20mNm 1.8万转低流高效带霍尔无刷空心杯电机-EC2264-24182
    EC2248-24201-HE闭环22mm 4极高扭矩 24V 25mNm 2万转带编码器无刷空心杯电机-EC2248-24201-HE
    EC2248-24490-HE闭环22mm大功率超高转速 24V 20mNm 4.9万转带编码器无刷空心杯电机-EC2248-24490-HE
    EC2248-36474-HE闭环22mm大功率超高转速 36V 20mNm 4.7万转带编码器无刷空心杯电机-EC2248-36474-HE
    EC2248-48496-HE闭环22mm大功率超高转速 48V 20mNm 5万转带编码器无刷空心杯电机-EC2248-48496-HE
    R2EC2235-24150G42.3E1024闭环22mm行星减速无刷空心杯电机 24V 390mNm大扭矩(减速比42.3) 带1024线编码器-R2EC2235-24150G42.3E1024
    EC2248-18400-HE闭环22mm超高转速 18V 20mNm 4万转带编码器无刷空心杯电机-EC2248-18400-HE
    EC2264-24182-HE闭环22mm长机身 24V 20mNm 1.8万转低流高效带编码器无刷空心杯电机-EC2264-24182-HE
