40系列超薄高性能直流伺服电机-EC40S
所属系列：EC40S
EC40S系列超薄直流伺服电机，是一款尺寸紧凑的低压直流电机，电机额定输出50W-100W，额定转速3000转/分，额定电压48V。50W机身高度仅为46mm, 可集成多种编码器规格。满足机器人末端或者空间紧凑的场景。 可配套EtherCAT,CANopen,RS485,Modbus-tcp等通讯版本驱动控制器。快速完成总线型多轴自动化装备部署。
系列概要特性
• 40法兰系列• 结构紧凑、功率密度高、体积小；
• 小惯量，响应速度快
• 稀土永磁材料；抗去磁能力强
• 高速运行平稳；噪音低、振动小
• 2倍过载或3倍过载能力
• 电机种类多样(50~100W，DC24~48V，带制动器，油封等)
• 额定转速3000转/分
• 超薄高性能电机
• 配套总线伺服驱动器
技术参数
电机电气参数
| 电机类型 | 永磁伺服（ABI 增量编码器） |
| 额定电压 | 48 V |
| 输出功率 | 50 W |
| 电机反馈类型 | 差分ABZ(光编) |
| 电机编码器分辨率 | 2500 CPR |
| 抱闸选项 | 未集成 |
| 额定电流 | 1.42 A |
| 峰值电流 | 2.84 A |
| 极数 | 10 |
| 反电势系数 | 7.19 |
| 绝缘等级 | F级 |
机械与动力特性
| 电机法兰 | 40 mm |
| 英制代码 | NEMA 16 |
| 额定扭矩 | 0.16 N.m |
| 额定转速 | 3000 rpm |
| 电机高度 | 46.6 mm |
| 电机防护等级 | IP65 |
电机接口与安装规范
| 电机动力接口形态 | 直接引出线 |
| 电机编码器接口形态 | 直接引出线 |
| 电机制动器接口形态 | 无制动器 |
| 电机制动器连接器型号 | none |
| 轴长度（电机输出轴） | 20 mm |
| 轴直径（电机输出轴） | 8 mm |
| 凸台高度 | 2.5 mm |
| 凸台直径 | 30 mm |
| 安装孔位 | 46 mm |
| 安装孔类型 | 通孔 |
| 安装孔尺寸 | 3.5 mm |

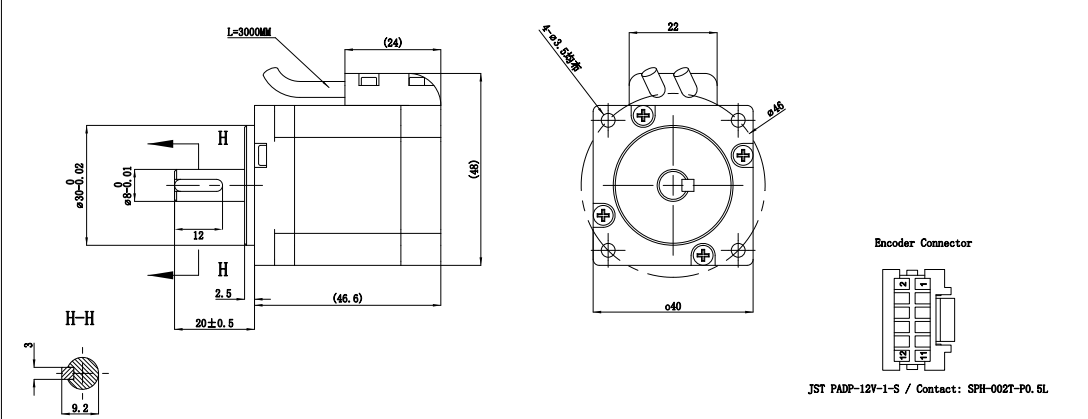

尺寸图
3D 预览
系列选型概览 (共 2 款规格型号)
规格选项
已选配置：EC40S483050
