40系列100W直流低压伺服电机 光电编码器/绝对值编码器可选-EC40TM-MH
所属系列：EC40TM-MH
EC40TM‑MH 系列为 40 法兰 100W 永磁同步低压 PMSM 伺服电机，支持 24V、48V 直流供电，额定转速 3000rpm，额定扭矩 0.32N.M，峰值扭矩 0.64N.M，整机动态响应快，专为小型高精度自动化驱动场景开发。该系列编码器配置可选择 2K3 高精度光电编码器或者无电池多圈绝对值编码器，绝对值版本无需电池供电，即可完成多圈位置检测，掉电位置不丢失。全系支持总线驱动，可配套 EtherCAT，CANopen，RS485，Modbus‑tcp 等通讯版本驱动控制器，快速搭建总线型多轴自动化装备，适配对定位精度有较高要求的各类小型自动化设备。
系列概要特性
• 40法兰系列• 结构紧凑、功率密度高、体积小；
• 小惯量，响应速度快
• 稀土永磁材料；抗去磁能力强
• 高速运行平稳；噪音低、振动小
• 2倍过载或3倍过载能力
• 电机种类多样(50~100W，DC24~48V，带制动器，油封等)
• 额定转速3000转/分
• 多种编码器类型可选
• 配套总线伺服驱动器
技术参数
电机电气参数
| 电机类型 | 永磁伺服（ABI 增量编码器） |
| 额定电压 | 24 V |
| 输出功率 | 100 W |
| 电机反馈类型 | 差分ABZ(光编) |
| 电机编码器分辨率 | 2000 CPR |
| 抱闸选项 | 未集成 |
| 额定电流 | 5.5 A |
| 峰值电流 | 11 A |
| 极数 | 10 |
| 绝缘等级 | B级 |
机械与动力特性
| 电机法兰 | 40 mm |
| 英制代码 | NEMA 16 |
| 额定扭矩 | 0.32 N.m |
| 额定转速 | 3000 rpm |
| 转动惯量 | 71 g・cm² |
| 电机高度 | 82.4 mm |
| 电机防护等级 | IP65 |
电机接口与安装规范
| 电机动力接口形态 | 连接器 |
| 连接器型号（电机动力接口） | 172167-1 |
| 电机编码器接口形态 | 连接器 |
| 电机编码器连接器型号 | 172169-1 |
| 电机制动器接口形态 | 无制动器 |
| 电机制动器连接器型号 | none |
| 轴长度（电机输出轴） | 25 mm |
| 轴直径（电机输出轴） | 8 mm |
| 凸台高度 | 2.5 mm |
| 凸台直径 | 30 mm |
| 安装孔位 | 46 mm |
| 安装孔类型 | 通孔 |
| 安装孔尺寸 | 4.5 mm |

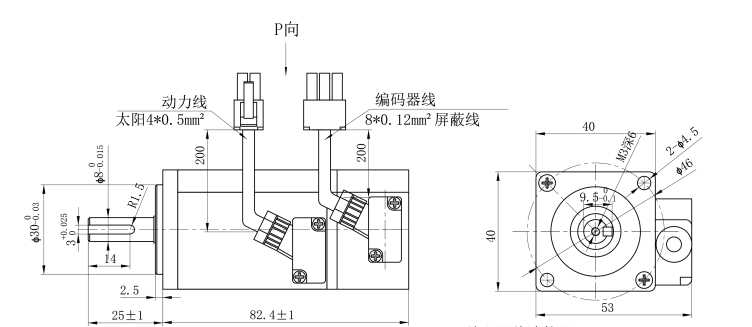

尺寸图
3D 预览
- 查看本系列全部 3 款规格型号 (选型参数表)
型号 (SKU) 配置概述 EC40TM2430100MH-2K3-24 24V直流低压伺服电机 光电编码器 功率100W-EC40TM2430100MH-2K3-24 EC40TM4830100MH-2K3-48 48V直流低压伺服电机 光电编码器 功率100W-EC40TM4830100MH-2K3-48 EC40TM4830100MH-BE17 48V直流低压伺服电机 无电池多圈绝对值 功率100W-EC40TM4830100MH-BE17
规格选项
已选配置：EC40TM2430100MH-2K3-24
库存：常规订货（货期请与客服确认）
