42系列一级转角行星减速箱-PLW42-L1
所属系列：PLW42-L1
PLW42-L1系列42mm单级转角行星减速箱，90°直角转向输出，螺旋伞齿轮低背隙传动，间隙6弧分，额定扭矩19-20N·m，适配42mm步进/无刷电机，带键槽轴。紧凑结构节省安装空间，适用于桁架机械手Z轴与侧向安装工位，支持与研蓝电机集成或独立销售。
系列概要特性
暂无特性信息
技术参数
减速箱性能参数
| 减速箱类型 | 转角行星 |
| 减速箱法兰 | 42 mm |
| 减速比 | 5 |
| 额定输入转速 | 3000 rpm |
| 减速箱额定扭矩 | 20 Nm |
| 减速箱峰值扭矩 | 40 Nm |
| 回程间隙 | 6 arcmin |
| 传动效率 | 0.92 |
| 减速箱适配电机类型 | 无刷电机 |
减速箱接口与安装规范
| 输出轴形式 | 带键槽的轴 |
| 减速箱安装孔尺寸（输出端） | 3.4 mm |
| 孔直径（输入端电机轴） | 5 mm |
| 孔深度（输入端） | 29 mm |
| 定位孔直径（输入端） | 22 mm |
| 定位孔深度（输入端） | 4 mm |
| 安装孔位PCD（输入法兰） | 43.834 mm |
| 安装孔尺寸（输入法兰） | 3.4 mm |
| 安装孔类型（输入法兰） | 通孔 |

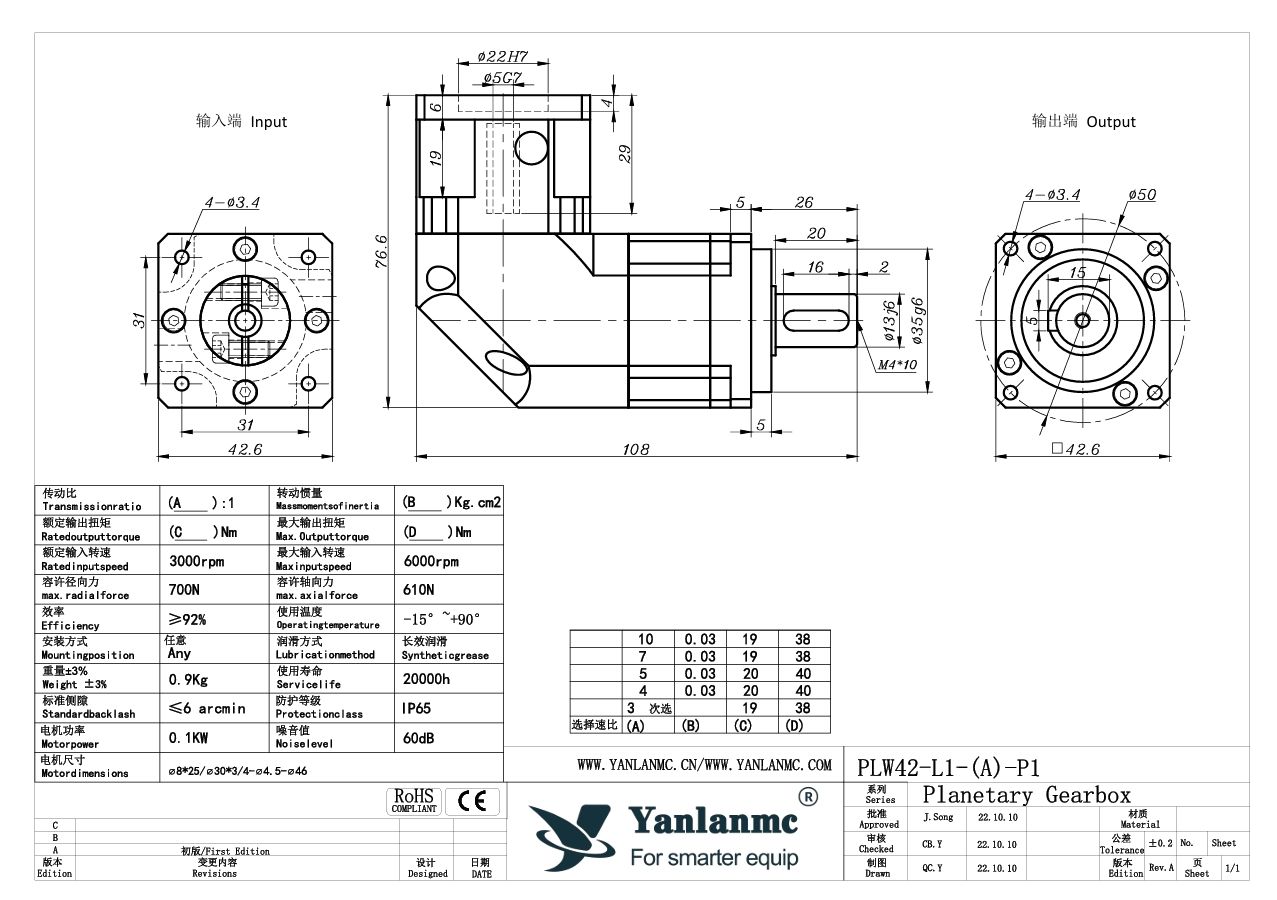

尺寸图
3D 预览
系列选型概览 (共 5 款规格型号)
