42系列二级转角行星减速箱-PLW42-L2
所属系列：PLW42-L2
PLW42-L2系列42mm双级转角行星减速箱，90°直角转向输出，螺旋伞齿轮低背隙传动，间隙9弧分，额定扭矩14-20N·m，适配42mm步进/无刷电机，带键槽轴。紧凑结构节省安装空间，适用于AGV转向轮机构与自动化输送带，支持与研蓝电机集成或独立销售。
系列概要特性
暂无特性信息
技术参数
减速箱性能参数
| 减速箱类型 | 转角行星 |
| 减速箱法兰 | 42 mm |
| 减速比 | 15 |
| 额定输入转速 | 3000 rpm |
| 减速箱额定扭矩 | 19 Nm |
| 减速箱峰值扭矩 | 38 Nm |
| 回程间隙 | 9 arcmin |
| 传动效率 | 0.92 |
| 减速箱适配电机类型 | 无刷电机 |
减速箱接口与安装规范
| 输出轴形式 | 带键槽的轴 |
| 减速箱安装孔尺寸（输出端） | 3.4 mm |
| 孔直径（输入端电机轴） | 8 mm |
| 孔深度（输入端） | 27 mm |
| 定位孔直径（输入端） | 30 mm |
| 定位孔深度（输入端） | 6 mm |
| 安装孔位PCD（输入法兰） | 46 mm |
| 安装孔尺寸（输入法兰） | 4 mm |
| 安装孔类型（输入法兰） | 螺纹孔 |

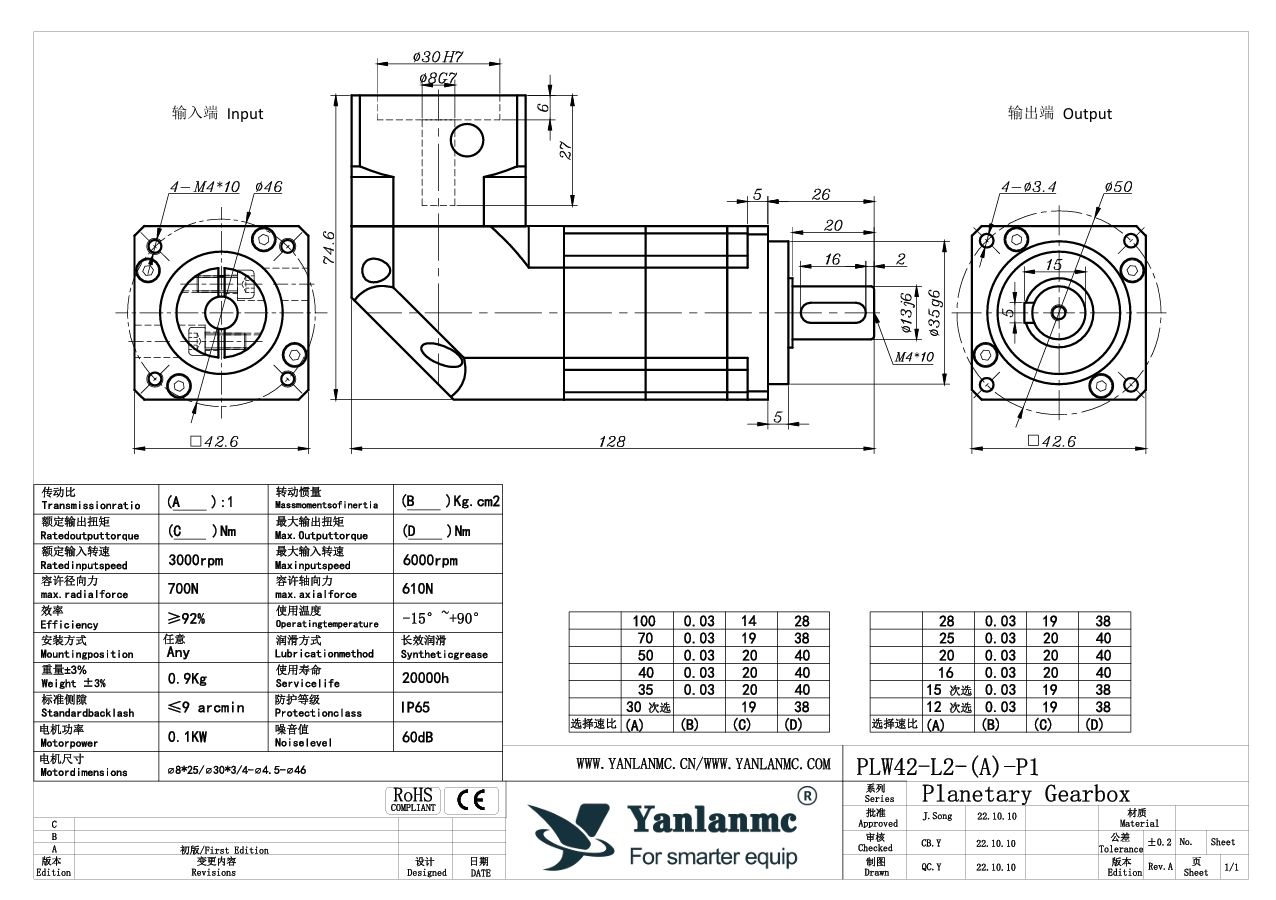

尺寸图
3D 预览
