60系列一级转角行星减速箱-PLW60-L1

所属系列：PLW60-L1

PLW60-L1系列60mm单级转角行星减速箱，90°直角转向输出，螺旋伞齿轮低背隙传动，间隙10弧分，额定扭矩12-16N·m，适配200W/400W伺服电机，带键槽轴。紧凑结构节省安装空间，适用于管材切割机与空间受限设备，支持与研蓝电机集成或独立销售。

60系列一级转角行星减速箱-PLW60-L1 PLW60-L1-4-200-400T
【提示】本图仅供展示
RoHSCE

系列概要特性

暂无特性信息

技术参数

减速箱性能参数

减速箱类型转角行星
减速箱法兰60 mm
减速比4
额定输入转速3000 rpm
减速箱额定扭矩16 Nm
减速箱峰值扭矩32 Nm
回程间隙10 arcmin
传动效率0.96
减速箱适配电机类型无刷电机

减速箱接口与安装规范

输出轴形式带键槽的轴
减速箱安装孔尺寸（输出端）5.5 mm
孔直径（输入端电机轴）14 mm
孔深度（输入端）30 mm
定位孔直径（输入端）50 mm
定位孔深度（输入端）5 mm
安装孔位PCD（输入法兰）70 mm
安装孔尺寸（输入法兰）5 mm
安装孔类型（输入法兰）螺纹孔

尺寸图

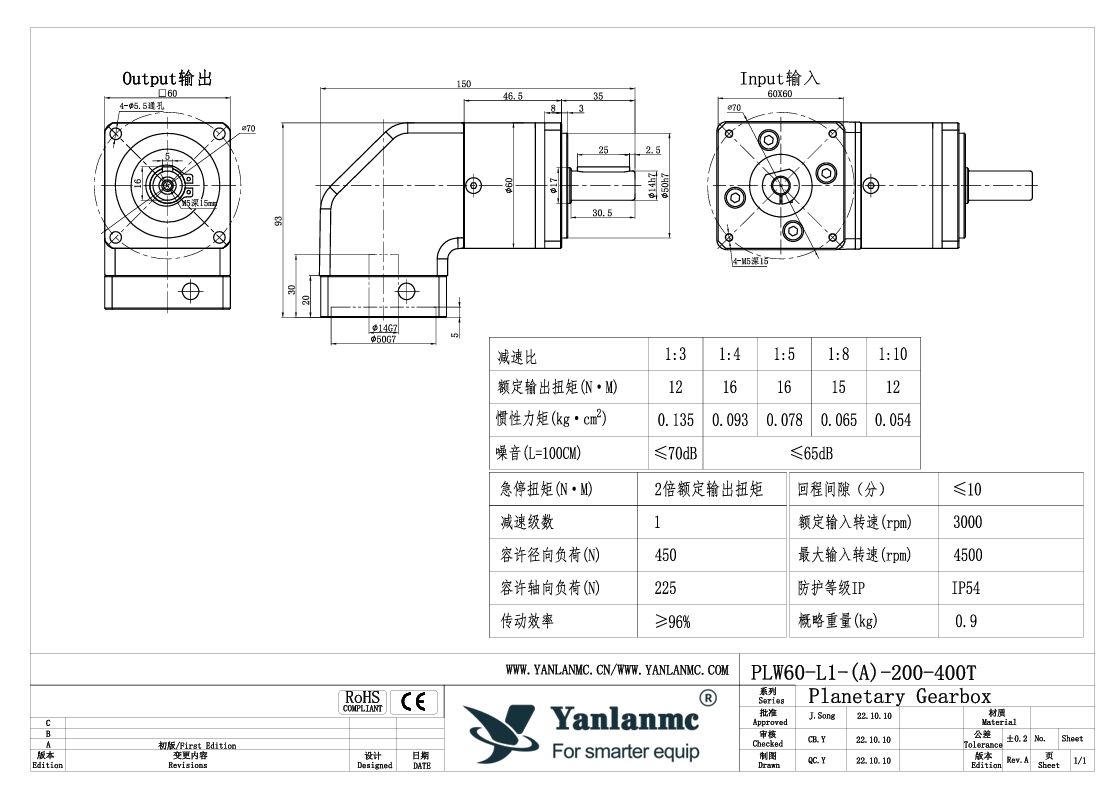

PLW60-L1-4-200-400T 减速箱尺寸图

3D 预览

文档下载

系列选型概览 (共 5 款规格型号)

型号 (SKU)核心规格参数选型操作
PLW60-L1-10-200-400T
60系列1级转角行星减速箱-速比10-PLW60-L1-10-200-400T
减速比:10
PLW60-L1-3-200-400T
60系列1级转角行星减速箱-速比3-PLW60-L1-3-200-400T
减速比:3
PLW60-L1-4-200-400T当前
60系列1级转角行星减速箱-速比4-PLW60-L1-4-200-400T
减速比:4
PLW60-L1-5-200-400T
60系列1级转角行星减速箱-速比5-PLW60-L1-5-200-400T
减速比:5
PLW60-L1-8-200-400T
60系列1级转角行星减速箱-速比8-PLW60-L1-8-200-400T
减速比:8

¥ 522.00
