22系列步进行星减速箱-PLR22-L

所属系列：PLR22-L

PLR22系列精密行星减速机是一款圆形安装法兰系列、外形尺寸为22mm的减速机。减速比规格丰富，适用于20步进电机安装使用，支持与我们产品集成销售，亦可以支持独立销售，轻松安装，精度可靠

22系列步进行星减速箱-PLR22-L PLR22-L1-4
【提示】本图仅供展示
RoHSCE

系列概要特性

• 22毫米系列行星减速箱
• 减速箱减速比规格丰富
• 速比范围3～200可选
• 适配20步进（Nema8电机）
• 支持集成交付和独立销售
• 安装便捷

技术参数

减速箱性能参数

减速箱类型精密行星
减速箱法兰22 mm
减速比4
额定输入转速1000 rpm
减速箱额定扭矩2 Nm
减速箱峰值扭矩4 Nm
回程间隙15 arcmin
传动效率0.96
减速箱适配电机类型步进电机

减速箱接口与安装规范

输出轴形式D型轴
减速箱安装孔尺寸（输出端）2.5 mm
孔直径（输入端电机轴）4 mm
孔深度（输入端）14.4 mm
定位孔直径（输入端）15 mm
定位孔深度（输入端）2 mm
安装孔位PCD（输入法兰）22.6274 mm
安装孔尺寸（输入法兰）2.2 mm
安装孔类型（输入法兰）通孔

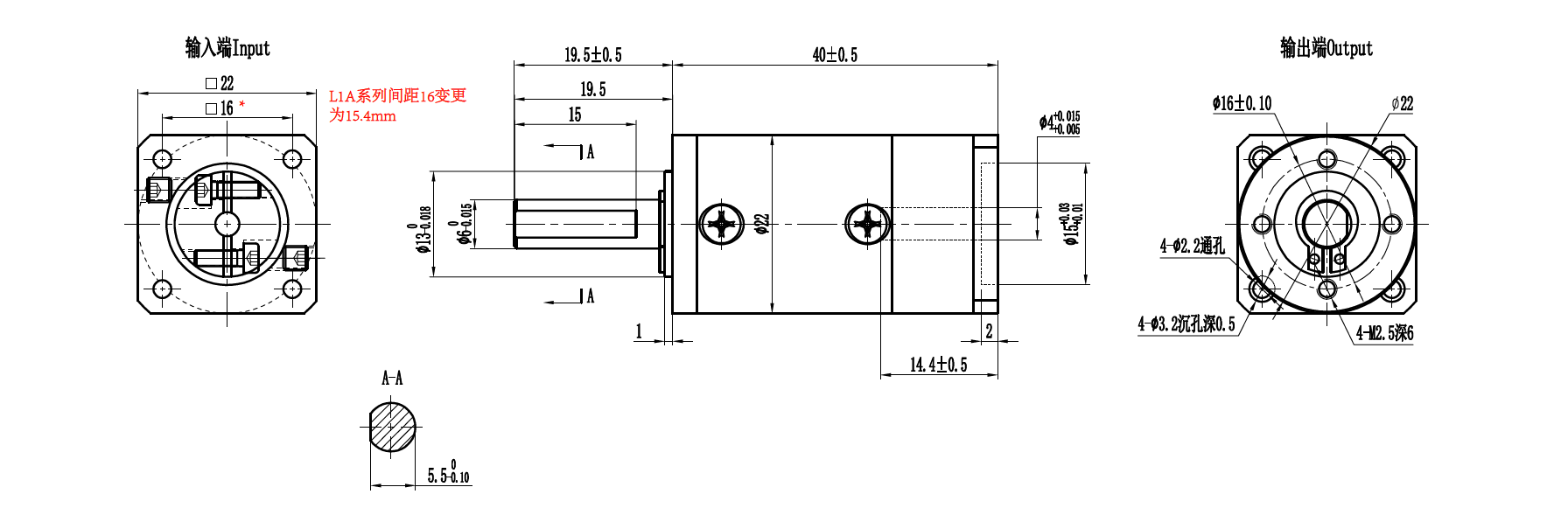

尺寸图

尺寸图

3D 预览

文档下载

系列选型概览 (共 38 款规格型号)

型号 (SKU)核心规格参数选型操作
PLR22-L1A-10
PLR22-L1系列1A级短轴速比10 步进行星减速箱-PLR22-L1A-10
减速比:10减速箱结构代码:NS-A6
PLR22-L1A-4
PLR22-L1系列1A级短轴速比4 步进行星减速箱-PLR22-L1A-4
减速比:4减速箱结构代码:NS-A6
PLR22-L1A-5
PLR22-L1系列1A级短轴速比5 步进行星减速箱-PLR22-L1A-5
减速比:5减速箱结构代码:NS-A6
PLR22-L1A-7
PLR22-L1系列1A级短轴速比7 步进行星减速箱-PLR22-L1A-7
减速比:7减速箱结构代码:NS-A6
PLR22-L1-10
PLR22-L1系列1级短轴速比10 步进行星减速箱-PLR22-L1-10
减速比:10减速箱结构代码:NN-A6
PLR22-L1-4当前
PLR22-L1系列1级短轴速比4 步进行星减速箱-PLR22-L1-4
减速比:4减速箱结构代码:NN-A6
PLR22-L1-5
PLR22-L1系列1级短轴速比5 步进行星减速箱-PLR22-L1-5
减速比:5减速箱结构代码:NN-A6
PLR22-L1-7
PLR22-L1系列1级短轴速比7 步进行星减速箱-PLR22-L1-7
减速比:7减速箱结构代码:NN-A6
PLR22-L2A-16
PLR22-L2系列2A级短轴速比16 步进行星减速箱-PLR22-L2A-16
减速比:16减速箱结构代码:NS-A6
PLR22-L2A-20
PLR22-L2系列2A级短轴速比20 步进行星减速箱-PLR22-L2A-20
减速比:20减速箱结构代码:NS-A6
PLR22-L2A-25
PLR22-L2系列2A级短轴速比25 步进行星减速箱-PLR22-L2A-25
减速比:25减速箱结构代码:NS-A6
PLR22-L2A-28
PLR22-L2系列2A级短轴速比28 步进行星减速箱-PLR22-L2A-28
减速比:28减速箱结构代码:NS-A6
PLR22-L2A-35
PLR22-L2系列2A级短轴速比35 步进行星减速箱-PLR22-L2A-35
减速比:35减速箱结构代码:NS-A6
PLR22-L2A-40
PLR22-L2系列2A级短轴速比40 步进行星减速箱-PLR22-L2A-40
减速比:40减速箱结构代码:NS-A6
PLR22-L2A-50
PLR22-L2系列2A级短轴速比50 步进行星减速箱-PLR22-L2A-50
减速比:50减速箱结构代码:NS-A6
PLR22-L2A-70
PLR22-L2系列2A级短轴速比70 步进行星减速箱-PLR22-L2A-70
减速比:70减速箱结构代码:NS-A6
PLR22-L2-16
PLR22-L2系列2级短轴速比16 步进行星减速箱-PLR22-L2-16
减速比:16减速箱结构代码:NN-A6
PLR22-L2-20
PLR22-L2系列2级短轴速比20 步进行星减速箱-PLR22-L2-20
减速比:20减速箱结构代码:NN-A6
PLR22-L2-25
PLR22-L2系列2级短轴速比25 步进行星减速箱-PLR22-L2-25
减速比:25减速箱结构代码:NN-A6
PLR22-L2-28
PLR22-L2系列2级短轴速比28 步进行星减速箱-PLR22-L2-28
减速比:28减速箱结构代码:NN-A6
PLR22-L2-35
PLR22-L2系列2级短轴速比35 步进行星减速箱-PLR22-L2-35
减速比:35减速箱结构代码:NN-A6
PLR22-L2-40
PLR22-L2系列2级短轴速比40 步进行星减速箱-PLR22-L2-40
减速比:40减速箱结构代码:NN-A6
PLR22-L2-50
PLR22-L2系列2级短轴速比50 步进行星减速箱-PLR22-L2-50
减速比:50减速箱结构代码:NN-A6
PLR22-L2-70
PLR22-L2系列2级短轴速比70 步进行星减速箱-PLR22-L2-70
减速比:70减速箱结构代码:NN-A6
PLR22-L3A-100
PLR22-L3系列3A级短轴速比100 步进行星减速箱-PLR22-L3A-100
减速比:100减速箱结构代码:NS-A6
PLR22-L3A-125
PLR22-L3系列3A级短轴速比125 步进行星减速箱-PLR22-L3A-125
减速比:125减速箱结构代码:NS-A6
PLR22-L3A-140
PLR22-L3系列3A级短轴速比140 步进行星减速箱-PLR22-L3A-140
减速比:140减速箱结构代码:NS-A6
PLR22-L3A-175
PLR22-L3系列3A级短轴速比175 步进行星减速箱-PLR22-L3A-175
减速比:175减速箱结构代码:NS-A6
PLR22-L3A-200
PLR22-L3系列3A级短轴速比200 步进行星减速箱-PLR22-L3A-200
减速比:200减速箱结构代码:NS-A6
PLR22-L3A-64
PLR22-L3系列3A级短轴速比64 步进行星减速箱-PLR22-L3A-64
减速比:64减速箱结构代码:NS-A6
PLR22-L3A-80
PLR22-L3系列3A级短轴速比80 步进行星减速箱-PLR22-L3A-80
减速比:80减速箱结构代码:NS-A6
PLR22-L3-100
PLR22-L3系列3级短轴速比100 步进行星减速箱-PLR22-L3-100
减速比:100减速箱结构代码:NN-A6
PLR22-L3-125
PLR22-L3系列3级短轴速比125 步进行星减速箱-PLR22-L3-125
减速比:125减速箱结构代码:NN-A6
PLR22-L3-140
PLR22-L3系列3级短轴速比140 步进行星减速箱-PLR22-L3-140
减速比:140减速箱结构代码:NN-A6
PLR22-L3-175
PLR22-L3系列3级短轴速比175 步进行星减速箱-PLR22-L3-175
减速比:175减速箱结构代码:NN-A6
PLR22-L3-200
PLR22-L3系列3级短轴速比200 步进行星减速箱-PLR22-L3-200
减速比:200减速箱结构代码:NN-A6
PLR22-L3-64
PLR22-L3系列3级短轴速比64 步进行星减速箱-PLR22-L3-64
减速比:64减速箱结构代码:NN-A6
PLR22-L3-80
PLR22-L3系列3级短轴速比80 步进行星减速箱-PLR22-L3-80
减速比:80减速箱结构代码:NN-A6

规格选项

安装孔间距16 mm
