42系列行星减速箱 薄型行星减速器 适合无刷和步进电机 圆形法兰输出-PLR42-L
所属系列:PLR42-L
涵盖 1 级、2 级、3 级三段减速结构,多款传动速比可按需挑选,通用性极强;完美适配 42 步进电机与 42 无刷电机,搭载标准圆法兰输出结构,装配便捷、传动稳固。整体采用薄型轻量化机身设计,体积紧凑不占空间,可灵活适配设备内部安装局促、空间受限的各类工况场景,运行平稳、扭矩充足,兼具耐用性与适配优势。

【提示】本图仅供展示
系列概要特性
• 42毫米系列行星减速箱• 1/2/3级减速箱
• 多种速比可选
• 适配42步进和42无刷电机
• 圆法兰输出
• 薄型机身,适合空间有限的场景
技术参数
减速箱性能参数
| 减速箱类型 | 精密行星 |
| 减速箱法兰 | 42 mm |
| 减速比 | 5 |
| 额定输入转速 | 3000 rpm |
| 减速箱额定扭矩 | 9 Nm |
| 减速箱峰值扭矩 | 18 Nm |
| 回程间隙 | 15 arcmin |
| 传动效率 | 0.96 |
| 减速箱适配电机类型 | 无刷电机 |

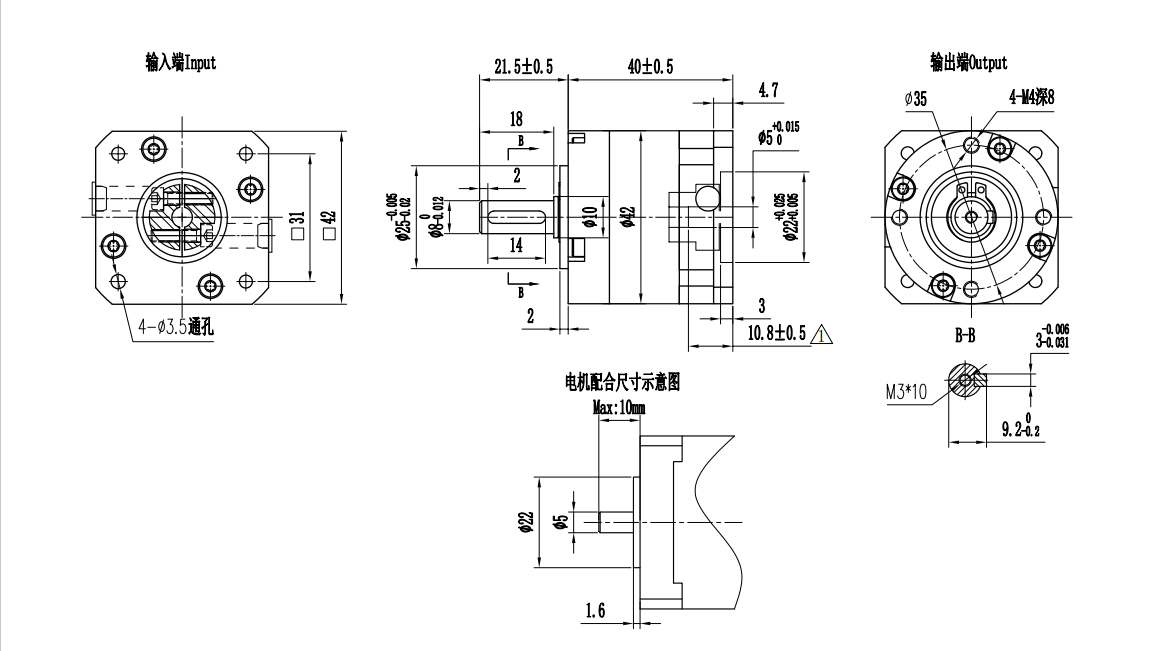

减速箱接口与安装规范
| 输出轴形式 | 带键槽的轴 |
| 减速箱安装孔尺寸(输出端) | 4 mm |
| 孔直径(输入端电机轴) | 5 mm |
| 孔深度(输入端) | 10.8 mm |
| 定位孔直径(输入端) | 22 mm |
| 定位孔深度(输入端) | 3 mm |
| 安装孔位PCD(输入法兰) | 43.8406 mm |
| 安装孔尺寸(输入法兰) | 3.5 mm |
| 安装孔类型(输入法兰) | 通孔 |
力速特性曲线
3D 预览
文档下载
暂无相关文档下载
系列选型概览 (共 32 款规格型号)
| 型号 (SKU) | 核心规格参数 | 选型操作 |
|---|---|---|
PLR42-L1-10-SW PLR42-L1-SW系列1级标准轴速比10 步进/无刷行星减速箱-PLR42-L1-10-SW | 减速比:10减速箱结构代码:NA-A10 | |
PLR42-L1-3-SW PLR42-L1-SW系列1级标准轴速比3 步进/无刷行星减速箱-PLR42-L1-3-SW | 减速比:3减速箱结构代码:NA-A10 | |
PLR42-L1-4-SW PLR42-L1-SW系列1级标准轴速比4 步进/无刷行星减速箱-PLR42-L1-4-SW | 减速比:4减速箱结构代码:NA-A10 | |
PLR42-L1-5-SW PLR42-L1-SW系列1级标准轴速比5 步进/无刷行星减速箱-PLR42-L1-5-SW | 减速比:5减速箱结构代码:NA-A10 | |
PLR42-L1-7-SW PLR42-L1-SW系列1级标准轴速比7 步进/无刷行星减速箱-PLR42-L1-7-SW | 减速比:7减速箱结构代码:NA-A10 | |
PLR42-L1-10 PLR42-L1系列1级短轴速比10 步进/无刷行星减速箱-PLR42-L1-10 | 减速比:10减速箱结构代码:SA-A10 | |
PLR42-L1-3 PLR42-L1系列1级短轴速比3 步进/无刷行星减速箱-PLR42-L1-3 | 减速比:3减速箱结构代码:SA-A10 | |
PLR42-L1-4 PLR42-L1系列1级短轴速比4 步进/无刷行星减速箱-PLR42-L1-4 | 减速比:4减速箱结构代码:SA-A10 | |
PLR42-L1-5当前 PLR42-L1系列1级短轴速比5 步进/无刷行星减速箱-PLR42-L1-5 | 减速比:5减速箱结构代码:SA-A10 | |
PLR42-L1-7 PLR42-L1系列1级短轴速比7 步进/无刷行星减速箱-PLR42-L1-7 | 减速比:7减速箱结构代码:SA-A10 | |
PLR42-L2-100-SW PLR42-L2-SW系列2级标准轴速比100 步进/无刷行星减速箱-PLR42-L2-100-SW | 减速比:100减速箱结构代码:NA-A10 | |
PLR42-L2-15-SW PLR42-L2-SW系列2级标准轴速比15 步进/无刷行星减速箱-PLR42-L2-15-SW | 减速比:15减速箱结构代码:NA-A10 | |
PLR42-L2-16-SW PLR42-L2-SW系列2级标准轴速比16 步进/无刷行星减速箱-PLR42-L2-16-SW | 减速比:16减速箱结构代码:NA-A10 | |
PLR42-L2-20-SW PLR42-L2-SW系列2级标准轴速比20 步进/无刷行星减速箱-PLR42-L2-20-SW | 减速比:20减速箱结构代码:NA-A10 | |
PLR42-L2-25-SW PLR42-L2-SW系列2级标准轴速比25 步进/无刷行星减速箱-PLR42-L2-25-SW | 减速比:25减速箱结构代码:NA-A10 | |
PLR42-L2-28-SW PLR42-L2-SW系列2级标准轴速比28 步进/无刷行星减速箱-PLR42-L2-28-SW | 减速比:28减速箱结构代码:NA-A10 | |
PLR42-L2-30-SW PLR42-L2-SW系列2级标准轴速比30 步进/无刷行星减速箱-PLR42-L2-30-SW | 减速比:30减速箱结构代码:NA-A10 | |
PLR42-L2-35-SW PLR42-L2-SW系列2级标准轴速比35 步进/无刷行星减速箱-PLR42-L2-35-SW | 减速比:35减速箱结构代码:NA-A10 | |
PLR42-L2-40-SW PLR42-L2-SW系列2级标准轴速比40 步进/无刷行星减速箱-PLR42-L2-40-SW | 减速比:40减速箱结构代码:NA-A10 | |
PLR42-L2-50-SW PLR42-L2-SW系列2级标准轴速比50 步进/无刷行星减速箱-PLR42-L2-50-SW | 减速比:50减速箱结构代码:NA-A10 | |
PLR42-L2-70-SW PLR42-L2-SW系列2级标准轴速比70 步进/无刷行星减速箱-PLR42-L2-70-SW | 减速比:70减速箱结构代码:NA-A10 | |
PLR42-L2-100 PLR42-L2系列2级短轴速比100 步进/无刷行星减速箱-PLR42-L2-100 | 减速比:100减速箱结构代码:SA-A10 | |
PLR42-L2-15 PLR42-L2系列2级短轴速比15 步进/无刷行星减速箱-PLR42-L2-15 | 减速比:15减速箱结构代码:SA-A10 | |
PLR42-L2-16 PLR42-L2系列2级短轴速比16 步进/无刷行星减速箱-PLR42-L2-16 | 减速比:16减速箱结构代码:SA-A10 | |
PLR42-L2-20 PLR42-L2系列2级短轴速比20 步进/无刷行星减速箱-PLR42-L2-20 | 减速比:20减速箱结构代码:SA-A10 | |
PLR42-L2-25 PLR42-L2系列2级短轴速比25 步进/无刷行星减速箱-PLR42-L2-25 | 减速比:25减速箱结构代码:SA-A10 | |
PLR42-L2-28 PLR42-L2系列2级短轴速比28 步进/无刷行星减速箱-PLR42-L2-28 | 减速比:28减速箱结构代码:SA-A10 | |
PLR42-L2-30 PLR42-L2系列2级短轴速比30 步进/无刷行星减速箱-PLR42-L2-30 | 减速比:30减速箱结构代码:SA-A10 | |
PLR42-L2-35 PLR42-L2系列2级短轴速比35 步进/无刷行星减速箱-PLR42-L2-35 | 减速比:35减速箱结构代码:SA-A10 | |
PLR42-L2-40 PLR42-L2系列2级短轴速比40 步进/无刷行星减速箱-PLR42-L2-40 | 减速比:40减速箱结构代码:SA-A10 | |
PLR42-L2-50 PLR42-L2系列2级短轴速比50 步进/无刷行星减速箱-PLR42-L2-50 | 减速比:50减速箱结构代码:SA-A10 | |
PLR42-L2-70 PLR42-L2系列2级短轴速比70 步进/无刷行星减速箱-PLR42-L2-70 | 减速比:70减速箱结构代码:SA-A10 |
