42系列行星减速箱 薄型机身 行星减速器 适合无刷和步进 方法兰输出-PLS42-L
所属系列:PLS42-L
涵盖 1 级、2 级、3 级三段减速结构,多款传动速比可按需挑选,通用性极强;完美适配 42 步进电机与 42 无刷电机,搭载标准圆法兰输出结构,装配便捷、传动稳固。整体采用薄型轻量化机身设计,体积紧凑不占空间,可灵活适配设备内部安装局促、空间受限的各类工况场景,运行平稳、扭矩充足,兼具耐用性与适配优势。

【提示】本图仅供展示
系列概要特性
• 42毫米系列行星减速箱• 1/2/3级减速箱
• 多种速比可选
• 适配42步进和42无刷电机
• 圆法兰输出
• 薄型机身,适合空间有限的场景
技术参数
减速箱性能参数
| 减速箱类型 | 精密行星 |
| 减速箱法兰 | 42 mm |
| 减速比 | 4 |
| 额定输入转速 | 3000 rpm |
| 减速箱额定扭矩 | 9 Nm |
| 减速箱峰值扭矩 | 18 Nm |
| 回程间隙 | 15 arcmin |
| 传动效率 | 0.96 |
| 减速箱适配电机类型 | 无刷电机 |

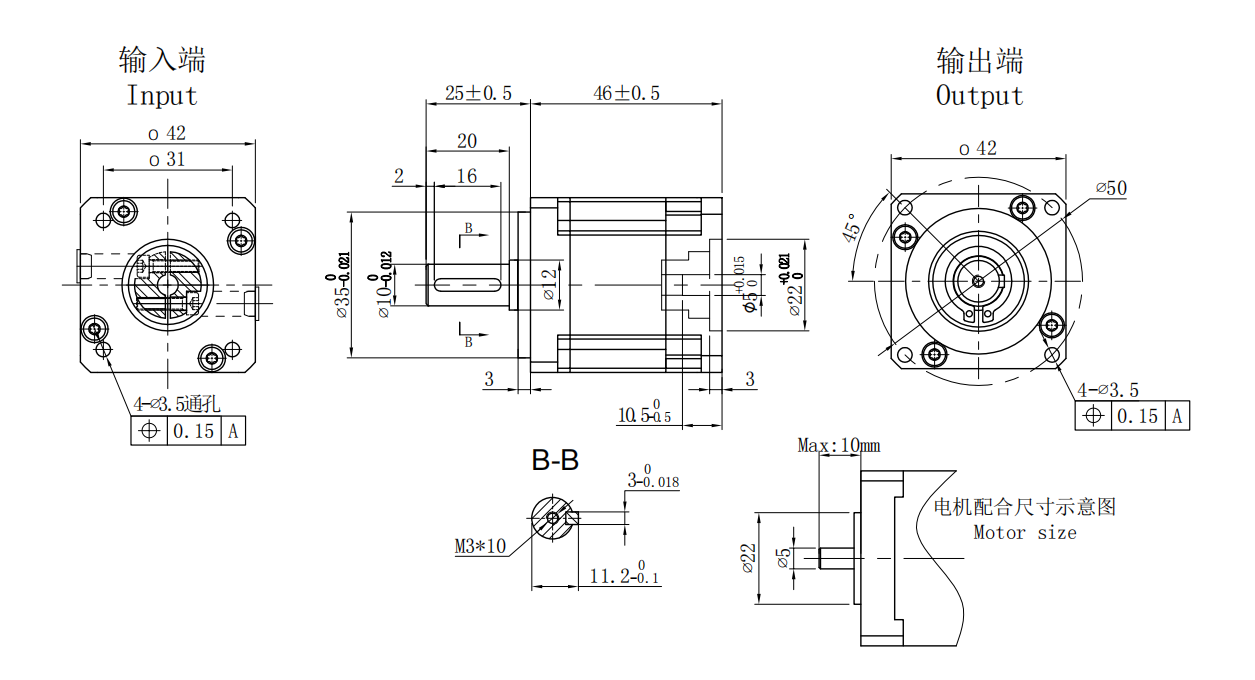

减速箱接口与安装规范
| 输出轴形式 | 带键槽的轴 |
| 减速箱安装孔尺寸(输出端) | 3.5 mm |
| 孔直径(输入端电机轴) | 5 mm |
| 孔深度(输入端) | 10.5 mm |
| 定位孔直径(输入端) | 22 mm |
| 定位孔深度(输入端) | 3 mm |
| 安装孔位PCD(输入法兰) | 43.8406 mm |
| 安装孔尺寸(输入法兰) | 3.5 mm |
| 安装孔类型(输入法兰) | 通孔 |
力速特性曲线
3D 预览
文档下载
暂无相关文档下载
系列选型概览 (共 72 款规格型号)
| 型号 (SKU) | 核心规格参数 | 选型操作 |
|---|---|---|
PLS42-L1-10-SW-R8 PLS42-L1-SW-R8系列1级8输入标准输出速比10 步进/无刷行星减速箱-PLS42-L1-10-SW-R8 | 减速比:10减速箱结构代码:NR8-A | |
PLS42-L1-4-SW-R8 PLS42-L1-SW-R8系列1级8输入标准输出速比4 步进/无刷行星减速箱-PLS42-L1-4-SW-R8 | 减速比:4减速箱结构代码:NR8-A | |
PLS42-L1-5-SW-R8 PLS42-L1-SW-R8系列1级8输入标准输出速比5 步进/无刷行星减速箱-PLS42-L1-5-SW-R8 | 减速比:5减速箱结构代码:NR8-A | |
PLS42-L1-7-SW-R8 PLS42-L1-SW-R8系列1级8输入标准输出速比7 步进/无刷行星减速箱-PLS42-L1-7-SW-R8 | 减速比:7减速箱结构代码:NR8-A | |
PLS42-L1-10-SW13-R8 PLS42-L1-SW13-R8系列1级8输入13输出速比10 步进/无刷行星减速箱-PLS42-L1-10-SW13-R8 | 减速比:10减速箱结构代码:NR8-A13 | |
PLS42-L1-4-SW13-R8 PLS42-L1-SW13-R8系列1级8输入13输出速比4 步进/无刷行星减速箱-PLS42-L1-4-SW13-R8 | 减速比:4减速箱结构代码:NR8-A13 | |
PLS42-L1-5-SW13-R8 PLS42-L1-SW13-R8系列1级8输入13输出速比5 步进/无刷行星减速箱-PLS42-L1-5-SW13-R8 | 减速比:5减速箱结构代码:NR8-A13 | |
PLS42-L1-7-SW13-R8 PLS42-L1-SW13-R8系列1级8输入13输出速比7 步进/无刷行星减速箱-PLS42-L1-7-SW13-R8 | 减速比:7减速箱结构代码:NR8-A13 | |
PLS42-L1-10-SW13 PLS42-L1-SW13系列1级13输出轴速比10 步进/无刷行星减速箱-PLS42-L1-10-SW13 | 减速比:10减速箱结构代码:NA-A13 | |
PLS42-L1-4-SW13 PLS42-L1-SW13系列1级13输出轴速比4 步进/无刷行星减速箱-PLS42-L1-4-SW13 | 减速比:4减速箱结构代码:NA-A13 | |
PLS42-L1-5-SW13 PLS42-L1-SW13系列1级13输出轴速比5 步进/无刷行星减速箱-PLS42-L1-5-SW13 | 减速比:5减速箱结构代码:NA-A13 | |
PLS42-L1-7-SW13 PLS42-L1-SW13系列1级13输出轴速比7 步进/无刷行星减速箱-PLS42-L1-7-SW13 | 减速比:7减速箱结构代码:NA-A13 | |
PLS42-L1-10-SW PLS42-L1-SW系列1级标准轴速比10 步进/无刷行星减速箱-PLS42-L1-10-SW | 减速比:10减速箱结构代码:NA-A10 | |
PLS42-L1-4-SW PLS42-L1-SW系列1级标准轴速比4 步进/无刷行星减速箱-PLS42-L1-4-SW | 减速比:4减速箱结构代码:NA-A10 | |
PLS42-L1-5-SW PLS42-L1-SW系列1级标准轴速比5 步进/无刷行星减速箱-PLS42-L1-5-SW | 减速比:5减速箱结构代码:NA-A10 | |
PLS42-L1-7-SW PLS42-L1-SW系列1级标准轴速比7 步进/无刷行星减速箱-PLS42-L1-7-SW | 减速比:7减速箱结构代码:NA-A10 | |
PLS42-L1-10 PLS42-L1系列1级短轴速比10 步进/无刷行星减速箱-PLS42-L1-10 | 减速比:10减速箱结构代码:SA-A10 | |
PLS42-L1-4当前 PLS42-L1系列1级短轴速比4 步进/无刷行星减速箱-PLS42-L1-4 | 减速比:4减速箱结构代码:SA-A10 | |
PLS42-L1-5 PLS42-L1系列1级短轴速比5 步进/无刷行星减速箱-PLS42-L1-5 | 减速比:5减速箱结构代码:SA-A10 | |
PLS42-L1-7 PLS42-L1系列1级短轴速比7 步进/无刷行星减速箱-PLS42-L1-7 | 减速比:7减速箱结构代码:SA-A10 | |
PLS42-L2-16-SW-R8 PLS42-L2-SW-R8系列2级8输入标准输出速比16 步进/无刷行星减速箱-PLS42-L2-16-SW-R8 | 减速比:16减速箱结构代码:NR8-A | |
PLS42-L2-20-SW-R8 PLS42-L2-SW-R8系列2级8输入标准输出速比20 步进/无刷行星减速箱-PLS42-L2-20-SW-R8 | 减速比:20减速箱结构代码:NR8-A | |
PLS42-L2-25-SW-R8 PLS42-L2-SW-R8系列2级8输入标准输出速比25 步进/无刷行星减速箱-PLS42-L2-25-SW-R8 | 减速比:25减速箱结构代码:NR8-A | |
PLS42-L2-28-SW-R8 PLS42-L2-SW-R8系列2级8输入标准输出速比28 步进/无刷行星减速箱-PLS42-L2-28-SW-R8 | 减速比:28减速箱结构代码:NR8-A | |
PLS42-L2-35-SW-R8 PLS42-L2-SW-R8系列2级8输入标准输出速比35 步进/无刷行星减速箱-PLS42-L2-35-SW-R8 | 减速比:35减速箱结构代码:NR8-A | |
PLS42-L2-40-SW-R8 PLS42-L2-SW-R8系列2级8输入标准输出速比40 步进/无刷行星减速箱-PLS42-L2-40-SW-R8 | 减速比:40减速箱结构代码:NR8-A | |
PLS42-L2-50-SW-R8 PLS42-L2-SW-R8系列2级8输入标准输出速比50 步进/无刷行星减速箱-PLS42-L2-50-SW-R8 | 减速比:50减速箱结构代码:NR8-A | |
PLS42-L2-70-SW-R8 PLS42-L2-SW-R8系列2级8输入标准输出速比70 步进/无刷行星减速箱-PLS42-L2-70-SW-R8 | 减速比:70减速箱结构代码:NR8-A | |
PLS42-L2-16-SW13-R8 PLS42-L2-SW13-R8系列2级8输入13输出速比16 步进/无刷行星减速箱-PLS42-L2-16-SW13-R8 | 减速比:16减速箱结构代码:NR8-A13 | |
PLS42-L2-20-SW13-R8 PLS42-L2-SW13-R8系列2级8输入13输出速比20 步进/无刷行星减速箱-PLS42-L2-20-SW13-R8 | 减速比:20减速箱结构代码:NR8-A13 | |
PLS42-L2-25-SW13-R8 PLS42-L2-SW13-R8系列2级8输入13输出速比25 步进/无刷行星减速箱-PLS42-L2-25-SW13-R8 | 减速比:25减速箱结构代码:NR8-A13 | |
PLS42-L2-28-SW13-R8 PLS42-L2-SW13-R8系列2级8输入13输出速比28 步进/无刷行星减速箱-PLS42-L2-28-SW13-R8 | 减速比:28减速箱结构代码:NR8-A13 | |
PLS42-L2-35-SW13-R8 PLS42-L2-SW13-R8系列2级8输入13输出速比35 步进/无刷行星减速箱-PLS42-L2-35-SW13-R8 | 减速比:35减速箱结构代码:NR8-A13 | |
PLS42-L2-40-SW13-R8 PLS42-L2-SW13-R8系列2级8输入13输出速比40 步进/无刷行星减速箱-PLS42-L2-40-SW13-R8 | 减速比:40减速箱结构代码:NR8-A13 | |
PLS42-L2-50-SW13-R8 PLS42-L2-SW13-R8系列2级8输入13输出速比50 步进/无刷行星减速箱-PLS42-L2-50-SW13-R8 | 减速比:50减速箱结构代码:NR8-A13 | |
PLS42-L2-70-SW13-R8 PLS42-L2-SW13-R8系列2级8输入13输出速比70 步进/无刷行星减速箱-PLS42-L2-70-SW13-R8 | 减速比:70减速箱结构代码:NR8-A13 | |
PLS42-L2-16-SW13 PLS42-L2-SW13系列2级13输出轴速比16 步进/无刷行星减速箱-PLS42-L2-16-SW13 | 减速比:16减速箱结构代码:NA-A13 | |
PLS42-L2-20-SW13 PLS42-L2-SW13系列2级13输出轴速比20 步进/无刷行星减速箱-PLS42-L2-20-SW13 | 减速比:20减速箱结构代码:NA-A13 | |
PLS42-L2-25-SW13 PLS42-L2-SW13系列2级13输出轴速比25 步进/无刷行星减速箱-PLS42-L2-25-SW13 | 减速比:25减速箱结构代码:NA-A13 | |
PLS42-L2-28-SW13 PLS42-L2-SW13系列2级13输出轴速比28 步进/无刷行星减速箱-PLS42-L2-28-SW13 | 减速比:28减速箱结构代码:NA-A13 | |
PLS42-L2-35-SW13 PLS42-L2-SW13系列2级13输出轴速比35 步进/无刷行星减速箱-PLS42-L2-35-SW13 | 减速比:35减速箱结构代码:NA-A13 | |
PLS42-L2-40-SW13 PLS42-L2-SW13系列2级13输出轴速比40 步进/无刷行星减速箱-PLS42-L2-40-SW13 | 减速比:40减速箱结构代码:NA-A13 | |
PLS42-L2-50-SW13 PLS42-L2-SW13系列2级13输出轴速比50 步进/无刷行星减速箱-PLS42-L2-50-SW13 | 减速比:50减速箱结构代码:NA-A13 | |
PLS42-L2-70-SW13 PLS42-L2-SW13系列2级13输出轴速比70 步进/无刷行星减速箱-PLS42-L2-70-SW13 | 减速比:70减速箱结构代码:NA-A13 | |
PLS42-L2-16-SW PLS42-L2-SW系列2级标准轴速比16 步进/无刷行星减速箱-PLS42-L2-16-SW | 减速比:16减速箱结构代码:NA-A10 | |
PLS42-L2-20-SW PLS42-L2-SW系列2级标准轴速比20 步进/无刷行星减速箱-PLS42-L2-20-SW | 减速比:20减速箱结构代码:NA-A10 | |
PLS42-L2-25-SW PLS42-L2-SW系列2级标准轴速比25 步进/无刷行星减速箱-PLS42-L2-25-SW | 减速比:25减速箱结构代码:NA-A10 | |
PLS42-L2-28-SW PLS42-L2-SW系列2级标准轴速比28 步进/无刷行星减速箱-PLS42-L2-28-SW | 减速比:28减速箱结构代码:NA-A10 | |
PLS42-L2-35-SW PLS42-L2-SW系列2级标准轴速比35 步进/无刷行星减速箱-PLS42-L2-35-SW | 减速比:35减速箱结构代码:NA-A10 | |
PLS42-L2-40-SW PLS42-L2-SW系列2级标准轴速比40 步进/无刷行星减速箱-PLS42-L2-40-SW | 减速比:40减速箱结构代码:NA-A10 | |
PLS42-L2-50-SW PLS42-L2-SW系列2级标准轴速比50 步进/无刷行星减速箱-PLS42-L2-50-SW | 减速比:50减速箱结构代码:NA-A10 | |
PLS42-L2-70-SW PLS42-L2-SW系列2级标准轴速比70 步进/无刷行星减速箱-PLS42-L2-70-SW | 减速比:70减速箱结构代码:NA-A10 | |
PLS42-L2-16 PLS42-L2系列2级短轴速比16 步进/无刷行星减速箱-PLS42-L2-16 | 减速比:16减速箱结构代码:SA-A10 | |
PLS42-L2-20 PLS42-L2系列2级短轴速比20 步进/无刷行星减速箱-PLS42-L2-20 | 减速比:20减速箱结构代码:SA-A10 | |
PLS42-L2-25 PLS42-L2系列2级短轴速比25 步进/无刷行星减速箱-PLS42-L2-25 | 减速比:25减速箱结构代码:SA-A10 | |
PLS42-L2-28 PLS42-L2系列2级短轴速比28 步进/无刷行星减速箱-PLS42-L2-28 | 减速比:28减速箱结构代码:SA-A10 | |
PLS42-L2-35 PLS42-L2系列2级短轴速比35 步进/无刷行星减速箱-PLS42-L2-35 | 减速比:35减速箱结构代码:SA-A10 | |
PLS42-L2-40 PLS42-L2系列2级短轴速比40 步进/无刷行星减速箱-PLS42-L2-40 | 减速比:40减速箱结构代码:SA-A10 | |
PLS42-L2-50 PLS42-L2系列2级短轴速比50 步进/无刷行星减速箱-PLS42-L2-50 | 减速比:50减速箱结构代码:SA-A10 | |
PLS42-L2-70 PLS42-L2系列2级短轴速比70 步进/无刷行星减速箱-PLS42-L2-70 | 减速比:70减速箱结构代码:SA-A10 | |
PLS42-L1-10-MD PLS42系列1级8输入标准输出速比10 无刷行星减速箱-PLS42-L1-10-MD | 减速比:10减速箱结构代码:NMD57-A | |
PLS42-L1-4-MD PLS42系列1级8输入标准输出速比4 无刷行星减速箱-PLS42-L1-4-MD | 减速比:4减速箱结构代码:NMD57-A | |
PLS42-L1-5-MD PLS42系列1级8输入标准输出速比5 无刷行星减速箱-PLS42-L1-5-MD | 减速比:5减速箱结构代码:NMD57-A | |
PLS42-L1-7-MD PLS42系列1级8输入标准输出速比7 无刷行星减速箱-PLS42-L1-7-MD | 减速比:7减速箱结构代码:NMD57-A | |
PLS42-L2-16-MD PLS42系列2级8输入标准输出速比16 无刷行星减速箱-PLS42-L2-16-MD | 减速比:16减速箱结构代码:NMD57-A | |
PLS42-L2-20-MD PLS42系列2级8输入标准输出速比20 无刷行星减速箱-PLS42-L2-20-MD | 减速比:20减速箱结构代码:NMD57-A | |
PLS42-L2-25-MD PLS42系列2级8输入标准输出速比25 无刷行星减速箱-PLS42-L2-25-MD | 减速比:25减速箱结构代码:NMD57-A | |
PLS42-L2-28-MD PLS42系列2级8输入标准输出速比28 无刷行星减速箱-PLS42-L2-28-MD | 减速比:28减速箱结构代码:NMD57-A | |
PLS42-L2-35-MD PLS42系列2级8输入标准输出速比35 无刷行星减速箱-PLS42-L2-35-MD | 减速比:35减速箱结构代码:NMD57-A | |
PLS42-L2-40-MD PLS42系列2级8输入标准输出速比40 无刷行星减速箱-PLS42-L2-40-MD | 减速比:40减速箱结构代码:NMD57-A | |
PLS42-L2-50-MD PLS42系列2级8输入标准输出速比50 无刷行星减速箱-PLS42-L2-50-MD | 减速比:50减速箱结构代码:NMD57-A | |
PLS42-L2-70-MD PLS42系列2级8输入标准输出速比70 无刷行星减速箱-PLS42-L2-70-MD | 减速比:70减速箱结构代码:NMD57-A |
