42系列精密斜齿结构行星减速箱 支持伺服输入和步进输入-PLS42-ZB
所属系列：PLS42-ZB
斜齿型精密伺服行星减速箱，具有更高的精度，背隙小，适用于对精密更为严格的场景使用，方便与主流100W伺服电机集成安装，规格丰富，如需选型协助，请与我们联系
系列概要特性
• 精密斜齿结构• 适合步进和伺服集成安装
• 多种减速比可选
• 安装便捷
• 运行可靠稳定
技术参数
减速箱性能参数
| 减速箱类型 | 精密行星 |
| 减速箱法兰 | 42 mm |
| 减速比 | 20 |
| 额定输入转速 | 3000 rpm |
| 减速箱额定扭矩 | 17 Nm |
| 减速箱峰值扭矩 | 34 Nm |
| 回程间隙 | 5 arcmin |
| 传动效率 | 0.94 |
| 减速箱适配电机类型 | 伺服电机 |
减速箱接口与安装规范
| 输出轴形式 | 带键槽的轴 |
| 减速箱安装孔尺寸（输出端） | 3.5 mm |
| 孔直径（输入端电机轴） | 8 mm |
| 孔深度（输入端） | 28 mm |
| 定位孔直径（输入端） | 30 mm |
| 定位孔深度（输入端） | 5 mm |
| 安装孔位PCD（输入法兰） | 46 mm |
| 安装孔尺寸（输入法兰） | 4 mm |
| 安装孔类型（输入法兰） | 螺纹孔 |

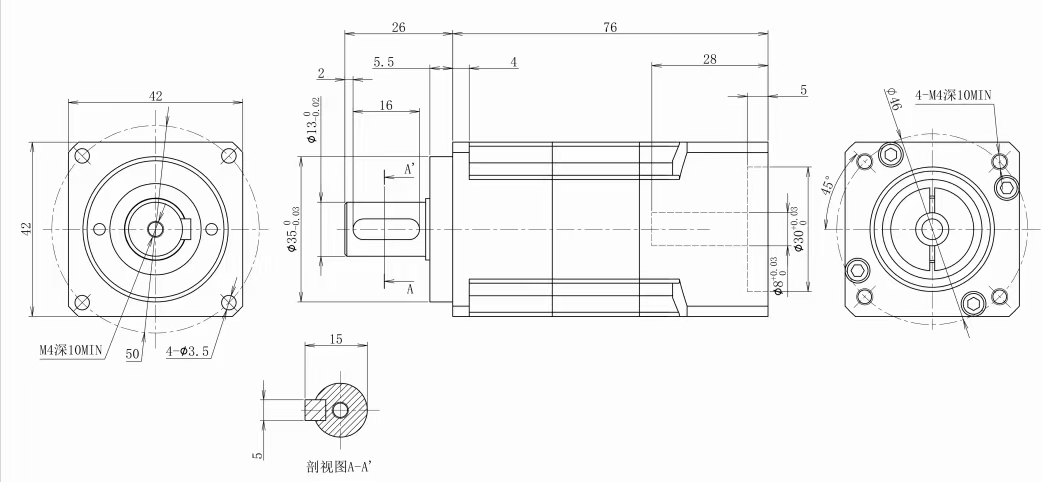

尺寸图
3D 预览
系列选型概览 (共 24 款规格型号)
规格选项
斜齿，伺服安装接口
已选配置：PLS42-L2-20-ZMB13
