集成RS485总线驱动的28系列滚珠丝杆一体化电机

所属系列：S11-LE-BG-RM

集成驱动式一体化丝杆电机，支持 RS485 总线通讯、脉冲信号两种控制模式灵活选配；整机整合滚珠丝杆、闭环步进电机与驱动单元，结构高度集成。搭载单圈绝对值编码器，定位精准稳定；滚珠丝杆长度可按实际工况定制生产，丝杆端部支持按需加工轴承安装位，适配各类自动化直线运动场景，安装便捷、节省设备空间

集成RS485总线驱动的28系列滚珠丝杆一体化电机 S11HY34E-LE200-BG0601C3-RM
【提示】本图仅供展示
RoHSCE

系列概要特性

集成式一体化电机
RS485总线或脉冲控制可选
滚珠丝杆+电机+驱动一体化
集成单圈绝对值编码器
丝杆长度可以按需生产
丝杆端部可加工轴承位

技术参数

电机电气参数

控制接口USB
电机反馈类型单圈绝对值编码器（集成式）
操作电压（上限）30 V
操作电压（下限）12 V
支持的控制模式总线组网
脚本编程无
硬件端子控制支持
动态链接库无
安全保护短路

机械与动力特性

电机法兰28 mm
英制代码NEMA 11
额定推力113 N
额定线速度10 mm/s
丝杆导程1 mm
直线分辨率0.005 mm
丝杆类型滚珠丝杆
丝杆代码BG0601-C3
丝杆长度200 mm
最大行程183 mm
结构类型外部驱动式
电机高度49 mm
电机防护等级IP54

电机接口与安装规范

电机总线接口形态连接器
连接器型号（电机总线输入）BM012B-GHS-TBT
接口形态（数字 I/O）连接器
接口形态（电源输入）连接器

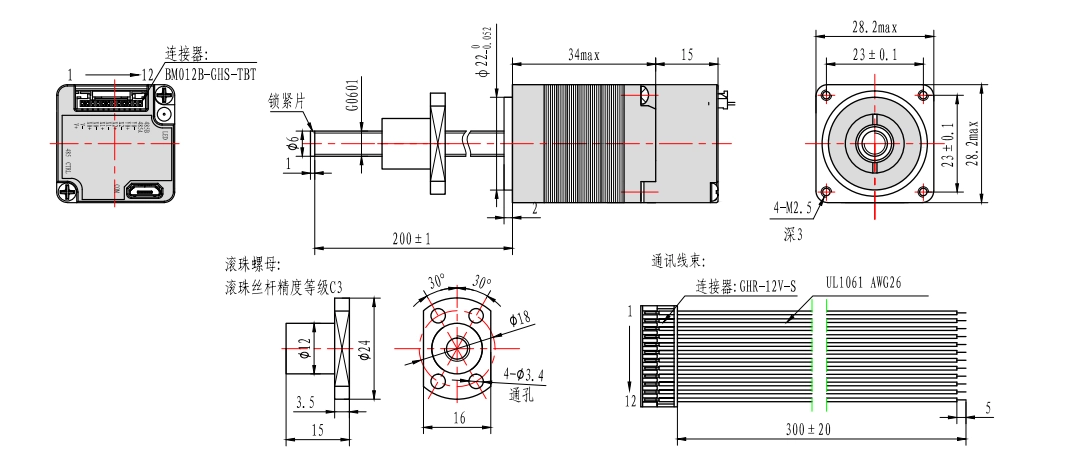

尺寸图

尺寸图

3D 预览

系列选型概览 (共 2 款规格型号)

型号 (SKU)核心规格参数选型操作
S11HY34E-LE200-BG0601C3-RM当前
集成RS485总线驱动的28系列滚珠丝杆一体化电机 - S11HY34E-LE200-BG0601-RM
控制接口:Modbus-Rtu | USB电机高度:49mm丝杆代码:BG0601-C3
S11HY34E-LE200-BG0602-RM
集成RS485总线驱动的28系列滚珠丝杆一体化电机 - S11HY34E-LE200-BG0602-RM
控制接口:Modbus-Rtu | USB电机高度:49mm丝杆代码:BG0602

规格选项

丝杆长度可以按需生产，端部可加工轴承位
