Ethercat/Canopen/EthernetIP/Modbus/USB总线可选的一体化智能无刷伺服电机-PD4-EB59-65-E系列

所属系列：PD4-EB59-65-E

这款Nema23（57法兰）全能型中枢将通讯自由度推向了极致，全面兼容EtherCAT、CANopen、EtherNet/IP、Modbus-TCP及Modbus-RTU等多种总线协议选项。在IP65高防护机身下，它潜藏着220W的强劲动力与德国全闭环控制的智慧大脑，配合出色的灵活编程能力，能够无缝对接当今各类主流PLC生态，轻松应对高速、高精及复杂的设备实时控制需求。

Ethercat/Canopen/EthernetIP/Modbus/USB总线可选的一体化智能无刷伺服电机-PD4-EB59-65-E系列 PD4-EB59CD-E-65-3-CYAN
【提示】本图仅供展示
RoHSCE

系列概要特性

• 一体化智能伺服电机
• EtherCAT、CANopen、EtherNet/IP、Modbus-TCP、Modbus-RTU通讯可选
• 全闭环控制系统
• 德国集成式伺服
• 支持灵活编程
• IP65高防护
• Nema23(57法兰)
• 额定220W

技术参数

电机电气参数

控制接口EtherNet-IP
额定电流6 A
电机反馈类型单圈绝对值编码器（集成式）
电机编码器分辨率1024 CPR
抱闸选项未集成
操作电压（上限）48 V
操作电压（下限）12 V
支持的控制模式硬件端子控制
脚本编程NanoJ（C++）
硬件端子控制支持
动态链接库支持
数字输入6路数字输入PNP（5/24V)
数字输出2路漏极输出
模拟输入0-20mA
安全保护短路

机械与动力特性

电机法兰57 mm
英制代码NEMA 23
额定扭矩60 N.cm
额定转速3500 rpm
输出功率220 W
转动惯量173 g・cm²
电机高度123 mm
电机防护等级IP65

电机接口与安装规范

电机总线接口形态连接器
连接器型号（电机总线输入）M12-4-F-D
接口形态（数字 I/O）连接器
连接器型号（数字 I/O）M12-12-M-A
轴直径（电机输出轴）8 mm
凸台高度1.6 mm
凸台直径38.1 mm
安装孔位47.14 mm
安装孔类型通孔
安装孔尺寸5.2 mm
接口形态（电源输入）连接器
连接器型号（电源输入）M12-5-M-B

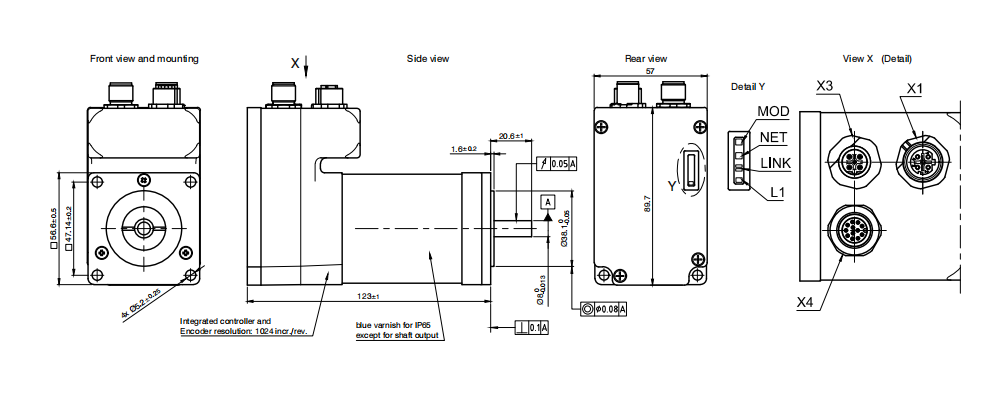

尺寸图

尺寸图

3D 预览
