28mm外驱式滚珠丝杆电机-11HY5101-LE-BG
所属系列：11HY5101-LE-BG
28mm（NEMA11）外驱式滚珠丝杆电机系列，机身长度51mm，丝杆与转子一体、螺母外置结构。提供BG0601、BG0602、BG0606多规格滚珠丝杆（导程1mm、2mm、6mm、丝杆总长100mm），额定推力可达255.8N。反馈形态支持17位多圈绝对值闭环 / 增量编码器闭环 / 开环。如需研磨丝杆，可选C3/C5/C7三种等级研磨丝杆。适用于半导体设备、光学仪器与医疗装备的高精度直线定位场景。
系列概要特性
• 28mm法兰外驱式滚珠丝杆电机• NEMA11标准机座，机身长度51mm
• 丝杆与转子一体、螺母外置结构
• 滚珠丝杆：BG0601、BG0602、BG0606
• 丝杆总长100mm
• 额定推力可达255.8N
• 反馈形态：17位多圈绝对值闭环 / 增量编码器闭环 / 开环
• 如需研磨丝杆，可选C3/C5/C7三种等级研磨丝杆。
技术参数
电机电气参数
| 电机类型 | 步进电机带SSI编码器 |
| 额定电流 | 1 A |
| 电机反馈类型 | SSI多圈绝对值 |
| 电机编码器分辨率 | 131072 CPR |
| 极数 | 50 |
| 绝缘等级 | B级 |
机械与动力特性
| 电机法兰 | 28 mm |
| 英制代码 | NEMA 11 |
| 额定推力 | 255.84 N |
| 额定线速度 | 10 mm/s |
| 峰值推力 | 302.51 N |
| 丝杆导程 | 1 mm |
| 直线分辨率 | 0.005 mm |
| 丝杆代码 | BG0601 |
| 丝杆类型 | 滚珠丝杆 |
| 丝杆长度 | 100 mm |
| 最大行程 | 83 mm |
| 结构类型 | 外部驱动式 |
| 电机高度 | 51 mm |
| 电机防护等级 | IP20 |
电机接口与安装规范
| 电机动力接口形态 | 连接器 |
| 连接器型号（电机动力接口） | Molex51065-0600 |
| 电机编码器接口形态 | 连接器 |
| 电机编码器连接器型号 | NSHR-08V-S |
| 电机制动器接口形态 | 无制动器 |
| 电机制动器连接器型号 | none |

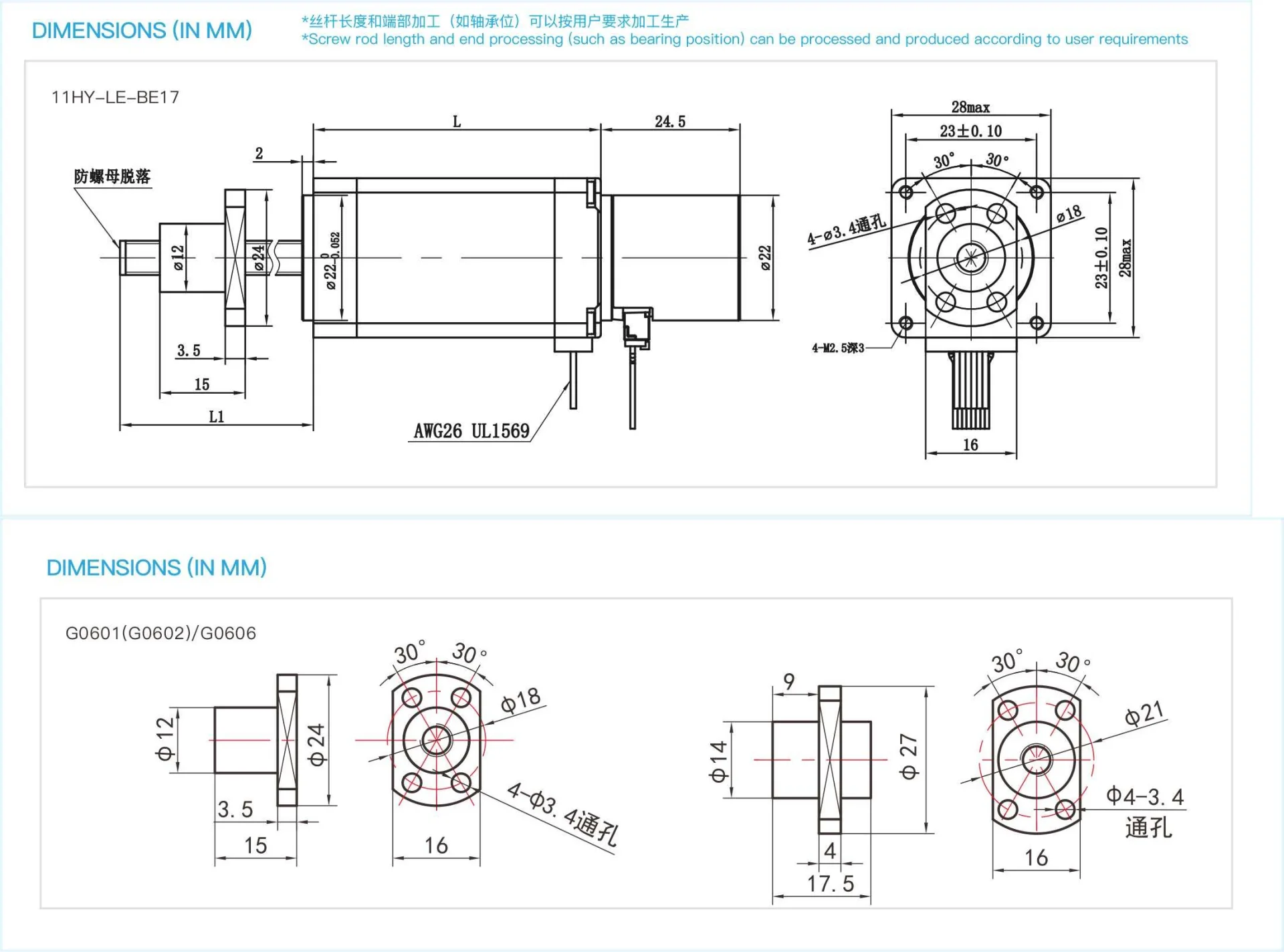

尺寸图
力速特性曲线
3D 预览
系列选型概览 (共 9 款规格型号)
规格选项
无C结尾:型号为轧制 |
Cx结尾:型号为研磨_x为研磨等级
如需要研磨请与我们联系
已选配置：11HY5101-LE100-BG0601-BE17
