40mm法兰系列直流无刷伺服线性执行器-EC40-LE100-BG

所属系列：EC40-LE100-BG

EC40-LE100-BG系列基于100W永磁伺服电机，外部驱动结构集成滚珠丝杆（BG0802、BG0805），额定推力可达310N，理论线速度可达100 / 250mm/s。支持ABI增量、SSI单圈绝对值与SSI多圈绝对值编码器，如需研磨丝杆，可选C3/C5/C7三种等级研磨丝杆。IP65防护。适用于半导体、医疗与高速高响应精密定位场景。

40mm法兰系列直流无刷伺服线性执行器-EC40-LE100-BG EC40-LE100-BG0805-BE17
【提示】本图仅供展示
RoHSCE

系列概要特性

• 永磁伺服线性执行器
• 集成滚珠丝杆
• 基于100W伺服电机
• 额定推力可达310N
• 理论线速度可达100 / 250mm/s
• 支持ABI增量/SSI单圈/SSI多圈绝对值编码器
• 如需研磨丝杆，可选C3/C5/C7三种等级研磨丝杆。

技术参数

电机电气参数

电机类型永磁伺服（SSI 绝对值编码器）
额定电流2.75 A
电机反馈类型SSI多圈绝对值
电机编码器分辨率131072 CPR
极数50
绝缘等级B级

机械与动力特性

电机法兰40 mm
英制代码NEMA 17
额定推力150 N
额定线速度250 mm/s
峰值推力300 N
丝杆导程5 mm
直线分辨率0.025 mm
丝杆代码BG0805
丝杆类型滚珠丝杆
丝杆长度100 mm
最大行程69.5 mm
结构类型外部驱动式
电机高度82.4 mm
电机防护等级IP65

电机接口与安装规范

电机动力接口形态直接引出线
电机编码器接口形态直接引出线
电机制动器接口形态无制动器
电机制动器连接器型号none

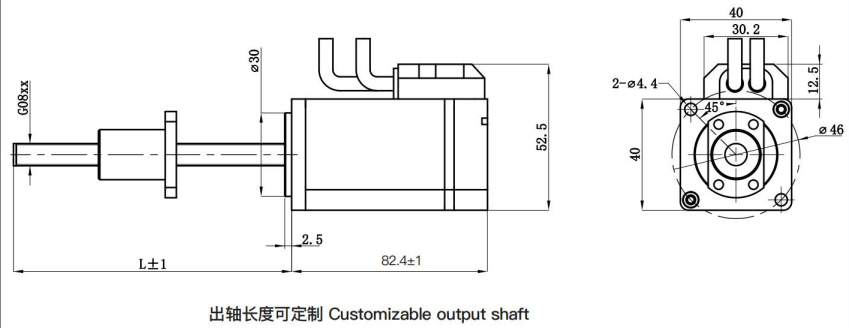

尺寸图

尺寸图

文档下载

暂无相关文档下载

规格选项

无C结尾:型号为轧制 | Cx结尾:型号为研磨_x为研磨等级 如需要研磨请与我们联系
已选配置：EC40-LE100-BG0805-BE17
