40mm直流无刷伺服线性执行器-EC40-LE100-BG
所属系列：EC40-LE100-BG
EC系列伺服线性执行器是一款基于伺服电机的滚珠直线产品，集成增量ABI、SSI单圈绝对值、SSI多圈绝对值编码器，一体化结构适合短距离的直线定位应用，节省安装空间。相比于传统的步进基础方案，该方案具有更高的线速度，更大的推力。可选配增量编码器，绝对值编码器，多圈绝对值编码器。配合我们的智能电机驱动控制器，可实现高速线性定位运行，推力控制，速度运行等。
系列概要特性
暂无特性信息
技术参数
电机电气参数
| 电机类型 | 永磁伺服（ABI 增量编码器） |
| 额定电流 | 2.75 A |
| 电机反馈类型 | 增量式ABZ单端 |
| 电机编码器分辨率 | 1000 CPR |
| 极数 | 50 |
| 绝缘等级 | B级 |
机械与动力特性
| 电机法兰 | 40 mm |
| 英制代码 | NEMA 17 |
| 额定推力 | 150 N |
| 额定线速度 | 250 mm/s |
| 峰值推力 | 300 N |
| 丝杆导程 | 5 mm |
| 直线分辨率 | 0.025 mm |
| 丝杆代码 | BG0805 |
| 丝杆类型 | 滚珠丝杆 |
| 丝杆长度 | 100 mm |
| 最大行程 | 69.5 mm |
| 结构类型 | 外部驱动式 |
| 电机高度 | 70.4 mm |
| 电机防护等级 | IP65 |
电机接口与安装规范
| 电机动力接口形态 | 直接引出线 |
| 电机编码器接口形态 | 直接引出线 |
| 电机制动器接口形态 | 无制动器 |
| 电机制动器连接器型号 | none |

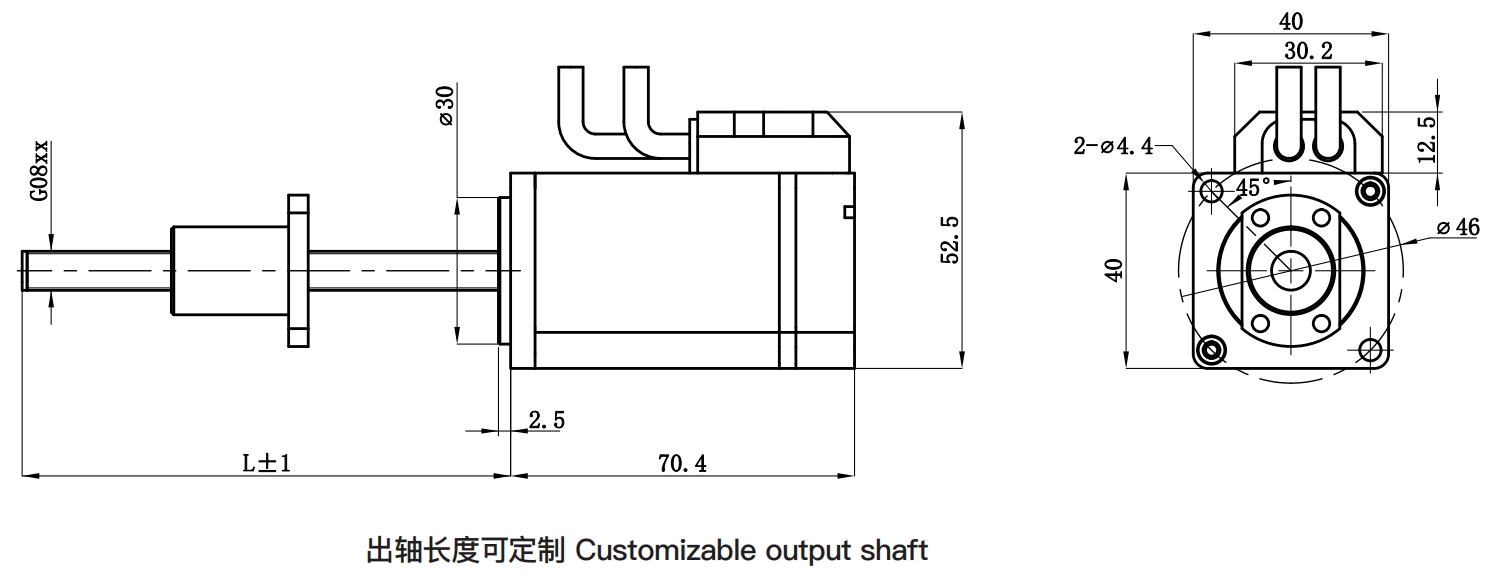

尺寸图
3D 预览
- 查看本系列全部 6 款规格型号 (选型参数表)
型号 (SKU) 配置概述 EC40-LE100-BG0802-SE16 单圈绝对值型40mm直流无刷伺服线性执行器-EC40-LE100-BG0802-SE16 EC40-LE100-BG0805-SE16 单圈绝对值型40mm直流无刷伺服线性执行器-EC40-LE100-BG0805-SE16 EC40-LE100-BG0802-BE17 多圈绝对值型40mm直流无刷伺服线性执行器-EC40-LE100-BG0802-BE17 EC40-LE100-BG0805-BE17 多圈绝对值型40mm直流无刷伺服线性执行器-EC40-LE100-BG0805-BE17 EC40-LE100-BG0802-E 闭环40mm直流无刷伺服线性执行器-EC40-LE100-BG0802-E EC40-LE100-BG0805-E 闭环40mm直流无刷伺服线性执行器-EC40-LE100-BG0805-E
规格选项
无C结尾:型号为轧制 |
Cx结尾:型号为研磨_x为研磨等级
如需要研磨请与我们联系
已选配置：EC40-LE100-BG0805-E
库存：货期需技术评估（请咨询客服）
