35mm贯通轴式滚珠电机-14HS3404-L-BG
所属系列：14HS3404-L-BG
35法兰系列贯通轴式滚珠丝杆电机，不同丝杆规格可选,最大有效行程155mm，电机可预装差分增量编码器（差分ABZ信号输出）。适用于精密自动化控制场景，研蓝所有电机支持配套规格的电机驱动器。
系列概要特性
• 35法兰贯通滚珠直线电机
• 有效行程0-155mm
• 长寿命、高精度
• 可预装编码器
• 提供不同丝杆长度
• 电机控制器/驱动器可用
技术参数
电机电气参数
| 电机类型 | 步进电机 |
| 额定电流 | 1 A |
| 电机反馈类型 | 无 |
| 极数 | 50 |
| 绝缘等级 | B级 |
机械与动力特性
| 电机法兰 | 35 mm |
| 英制代码 | NEMA 14 |
| 额定推力 | 231.5 N |
| 额定线速度 | 10 mm/s |
| 峰值推力 | 295.1 N |
| 丝杆导程 | 1 mm |
| 直线分辨率 | 0.005 mm |
| 丝杆代码 | BG0601 |
| 丝杆类型 | 滚珠丝杆 |
| 丝杆长度 | 200 mm |
| 最大行程 | 155 mm |
| 结构类型 | 贯穿式 |
| 电机高度 | 34 mm |
| 电机防护等级 | IP20 |
电机接口与安装规范
| 电机动力接口形态 | 直接引出线 |
| 电机编码器接口形态 | 无编码器 |
| 电机编码器连接器型号 | none |
| 电机制动器接口形态 | 无制动器 |
| 电机制动器连接器型号 | none |

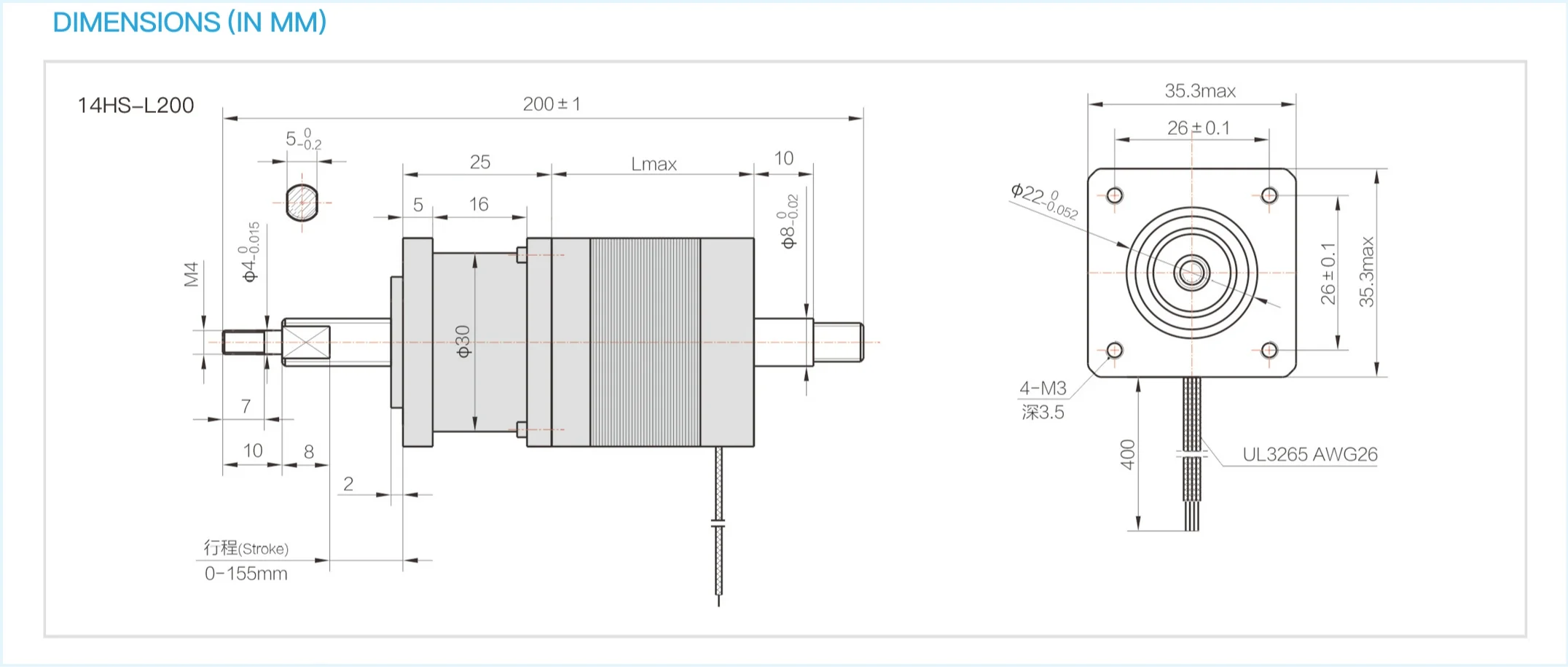

尺寸图
力速特性曲线

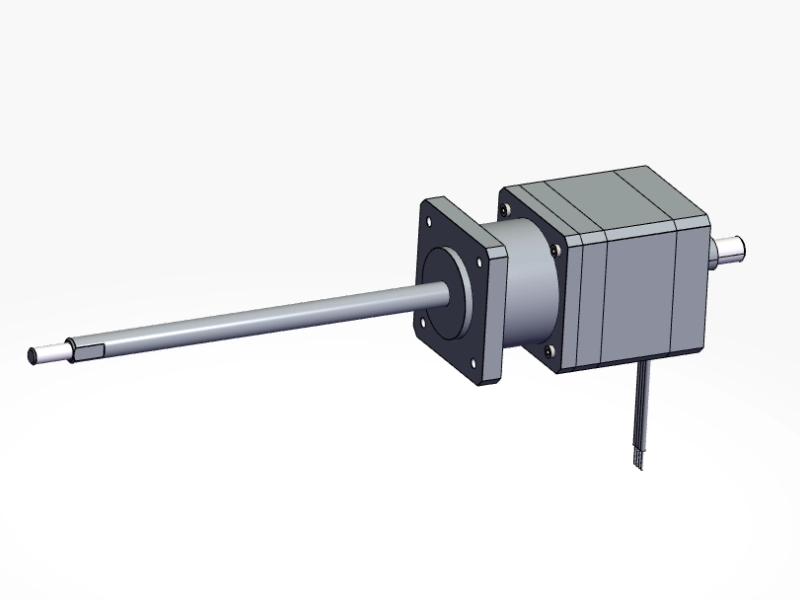

3D 预览
- 查看本系列全部 6 款规格型号 (选型参数表)
型号 (SKU) 配置概述 14HS3404-L200-BG0601 35mm贯通轴式滚珠电机-14HS3404-L200-BG0601 14HS3404-L200-BG0602 35mm贯通轴式滚珠电机-14HS3404-L200-BG0602 14HS3404-L200-BG0606 35mm贯通轴式滚珠电机-14HS3404-L200-BG0606 14HS3404-L200-BG0601-E1000 闭环35mm贯通轴式滚珠电机-14HS3404-L200-BG1601-E1000 14HS3404-L200-BG0602-E1000 闭环35mm贯通轴式滚珠电机-14HS3404-L200-BG1602-E1000 14HS3404-L200-BG0606-E1000 闭环35mm贯通轴式滚珠电机-14HS3404-L200-BG1606-E1000
规格选项
无C结尾:型号为轧制 | Cx结尾:型号为研磨_x为研磨等级 如需要研磨请与我们联系
已选配置：14HS3404-L200-BG0601
库存：货期需技术评估（请咨询客服）
