• 有效行程0-155mm
• 支持定制编码器
• 长寿命、高精度
• 提供不同丝杆长度

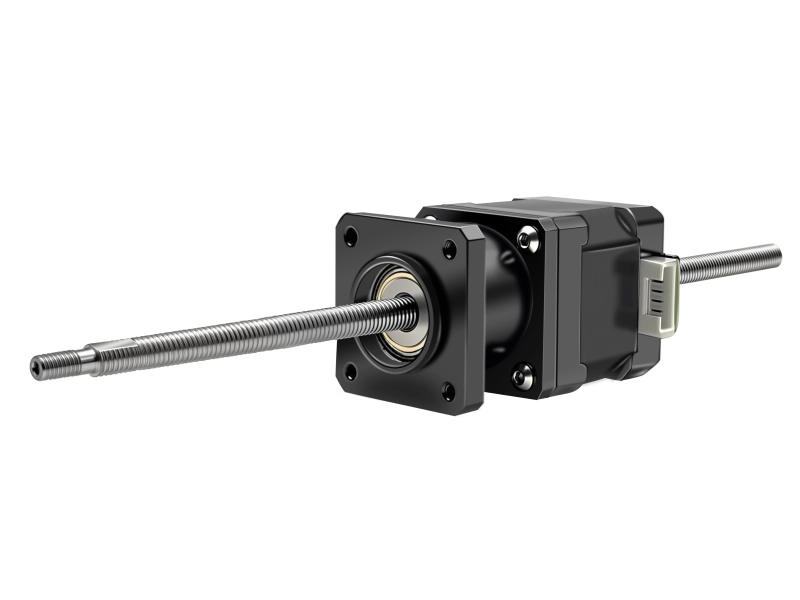

42mm贯通轴式滚珠电机-17HS3401-L-BG
所属系列：17HS3401-L-BG
Nema17系列贯通轴一体式滚珠丝杠电机，不同丝杆规格可选，最大有效行程155mm，免联轴器，节省安装空间，可预装编码器。研蓝所有电机支持配套规格的电机驱动器。
系列概要特性
• 42法兰贯通轴式滚珠直线电机• 有效行程0-155mm
• 支持定制编码器
• 长寿命、高精度
• 提供不同丝杆长度
技术参数
电机电气参数
| 电机类型 | 步进电机 |
| 额定电流 | 1.5 A |
| 电机反馈类型 | 无 |
| 极数 | 50 |
| 绝缘等级 | B级 |
机械与动力特性
| 电机法兰 | 42 mm |
| 英制代码 | NEMA 17 |
| 额定推力 | 191.8 N |
| 额定线速度 | 20 mm/s |
| 峰值推力 | 244.4 N |
| 丝杆导程 | 2 mm |
| 直线分辨率 | 0.01 mm |
| 丝杆代码 | BG0802 |
| 丝杆类型 | 滚珠丝杆 |
| 丝杆长度 | 200 mm |
| 最大行程 | 155 mm |
| 结构类型 | 贯穿式 |
| 电机高度 | 34 mm |
| 电机防护等级 | IP20 |
电机接口与安装规范
| 电机动力接口形态 | 连接器 |
| 连接器型号（电机动力接口） | PH-6Y |
| 电机编码器接口形态 | 无编码器 |
| 电机编码器连接器型号 | none |
| 电机制动器接口形态 | 无制动器 |
| 电机制动器连接器型号 | none |

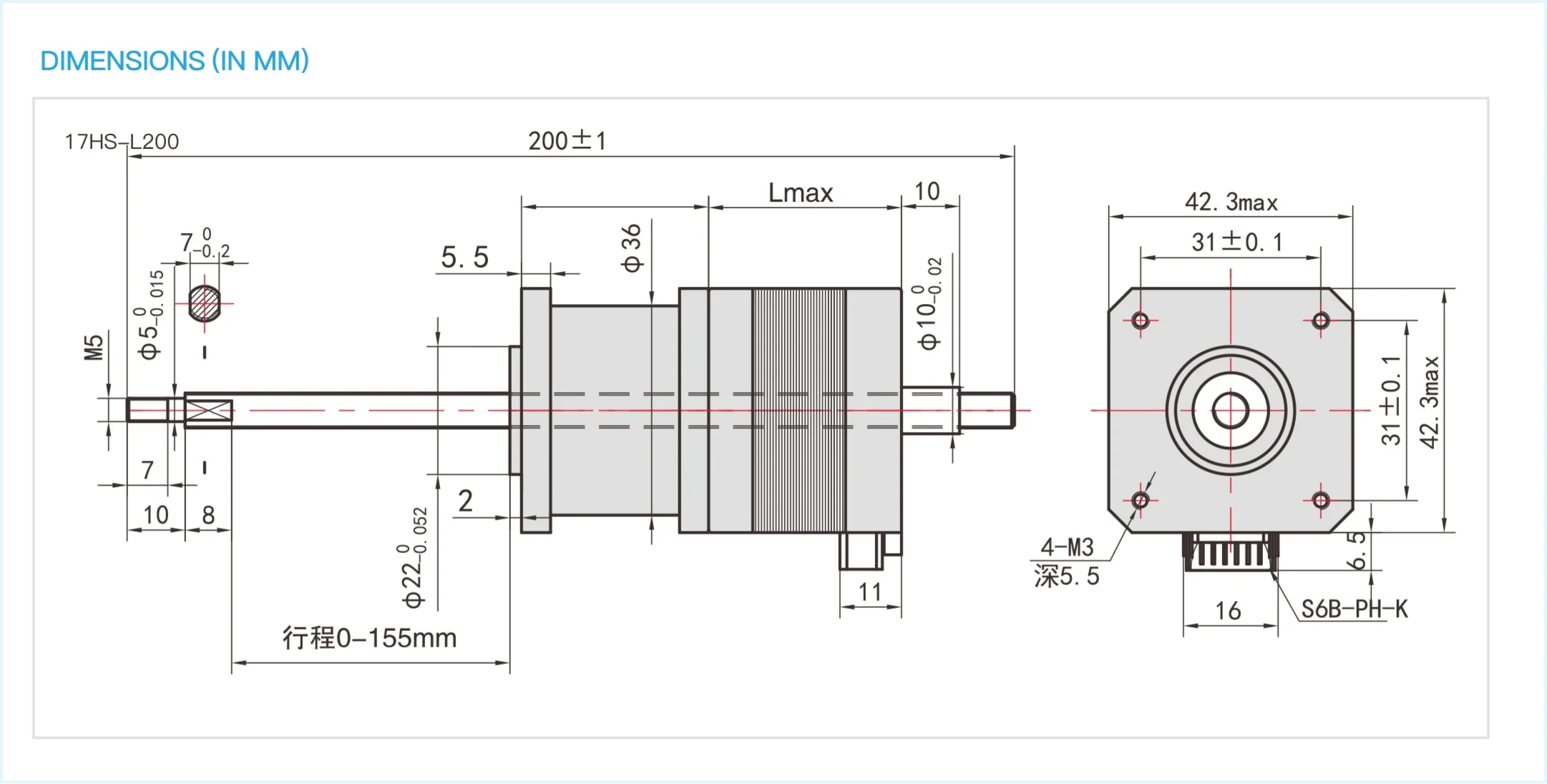

尺寸图
力速特性曲线
3D 预览
- 查看本系列全部 4 款规格型号 (选型参数表)
型号 (SKU) 配置概述 17HS3401-L200-BG0802 42mm贯通轴式滚珠电机-17HS3401-L200-BG0802 17HS3401-L200-BG0805 42mm贯通轴式滚珠电机-17HS3401-L200-BG0805 17HS3401-L200-BG0802-E1000 闭环42mm贯通轴式滚珠电机-17HS3401-L200-BG0802-E1000 17HS3401-L200-BG0805-E1000 闭环42mm贯通轴式滚珠电机-17HS3401-L200-BG0805-E1000
规格选项
无C结尾:型号为轧制 |
Cx结尾:型号为研磨_x为研磨等级
如需要研磨请与我们联系
已选配置：17HS3401-L200-BG0802
库存：货期需技术评估（请咨询客服）
