• 支持预装编码器
• 有效行程0-170mm
• 高精度、长寿命
• 提供不同丝杆长度
• 电机控制器/驱动器可用

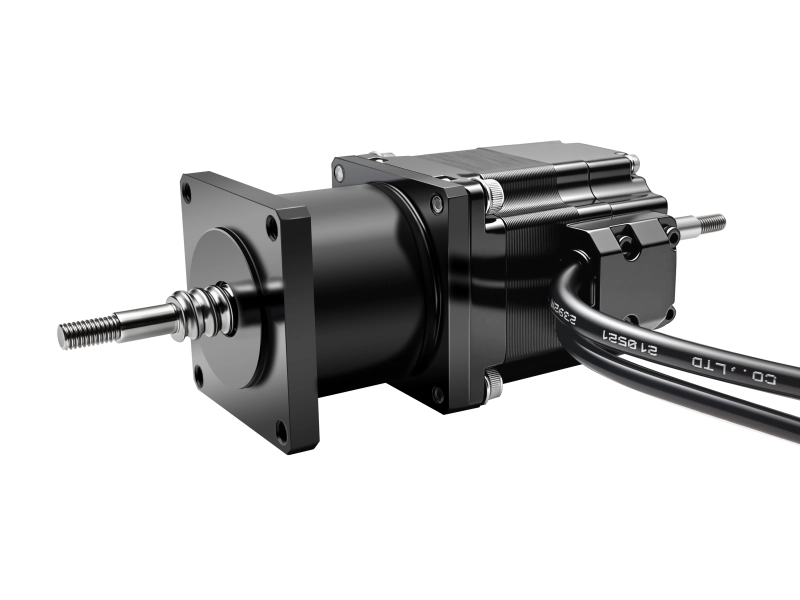

86mm贯通轴式滚珠电机-34HS7604-L-BG
所属系列：34HS7604-L-BG
Nema34 高扭矩贯通式滚珠直线电机采用免联轴器一体化结构，不同机身高度可选，配备 BG1605、BG1610 丝杆，最大有效行程 170mm，可预装编码器，全系均可搭配研蓝配套驱动器使用。
系列概要特性
• Nema34高扭矩贯通滚珠直线电机• 支持预装编码器
• 有效行程0-170mm
• 高精度、长寿命
• 提供不同丝杆长度
• 电机控制器/驱动器可用
技术参数
电机电气参数
| 电机类型 | 步进电机 |
| 额定电流 | 4 A |
| 电机反馈类型 | 无 |
| 极数 | 50 |
| 绝缘等级 | B级 |
机械与动力特性
| 电机法兰 | 86 mm |
| 英制代码 | NEMA 34 |
| 额定推力 | 910 N |
| 额定线速度 | 50 mm/s |
| 峰值推力 | 2431.2 N |
| 丝杆导程 | 5 mm |
| 直线分辨率 | 0.025 mm |
| 丝杆代码 | BG1605 |
| 丝杆类型 | 滚珠丝杆 |
| 丝杆长度 | 255 mm |
| 最大行程 | 170 mm |
| 结构类型 | 贯穿式 |
| 电机高度 | 76 mm |
| 电机防护等级 | IP20 |
电机接口与安装规范
| 电机动力接口形态 | 直接引出线 |
| 电机编码器接口形态 | 无编码器 |
| 电机编码器连接器型号 | none |
| 电机制动器接口形态 | 无制动器 |
| 电机制动器连接器型号 | none |

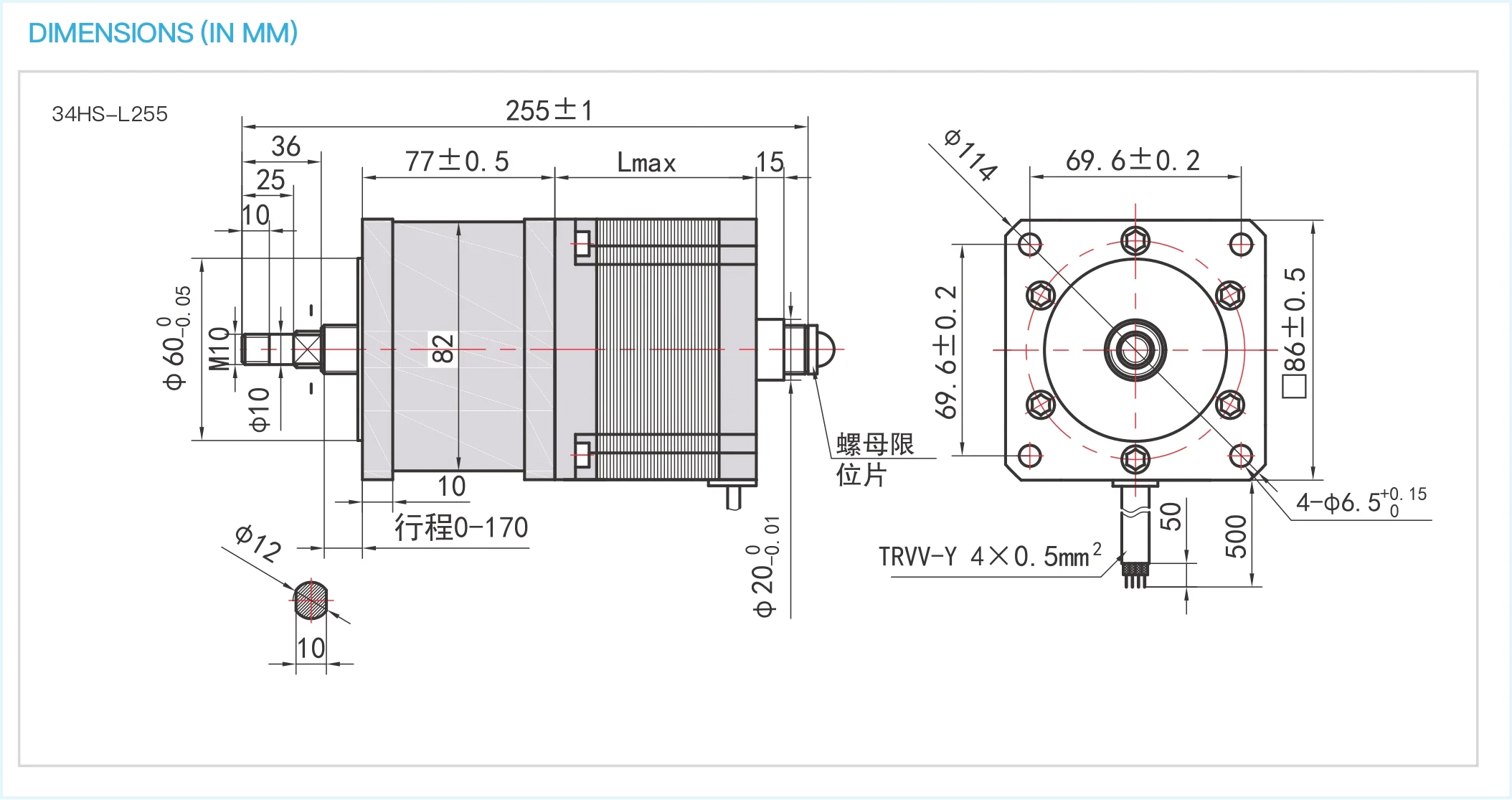

尺寸图
力速特性曲线
3D 预览
- 查看本系列全部 4 款规格型号 (选型参数表)
型号 (SKU) 配置概述 34HS7604-L255-BG1605 86mm贯通轴式滚珠电机-34HS7604-L255-BG1605 34HS7604-L255-BG1610 86mm贯通轴式滚珠电机-34HS7604-L255-BG1610 34HS7604-L255-BG1605-E1000 闭环86mm贯通轴式滚珠电机-34HS7604-L255-BG1605-E1000 34HS7604-L255-BG1610-E1000 闭环86mm贯通轴式滚珠电机-34HS7604-L255-BG1610-E1000
规格选项
无C结尾:型号为轧制 |
Cx结尾:型号为研磨_x为研磨等级
如需要研磨请与我们联系
已选配置：34HS7604-L255-BG1605
库存：货期需技术评估（请咨询客服）
