超微型14mm系列线性执行器 微型直线步进伺服-6HY3001-LE-T

所属系列：6HY3001-LE-T

适合极致空间的直线传动解决方案，如医疗液体加样，微型机器人等场景，小尺寸空间内集成了电机，丝杆，编码器于一体，丝杆长度可按需生产，小尺寸下提供了大推力输出，适合对空间场景苛刻的应用。

超微型14mm系列线性执行器 微型直线步进伺服-6HY3001-LE-T 6HY3001-LE105-T35-1.22-HE
【提示】本图仅供展示
RoHSCE

系列概要特性

• 超微型19mm直线运动单位
• 支持闭环编码器预装
• 丝杆长度和螺母可以按需定制
• 电机+丝杆+编码器集成一体
• 体积小，大推力输出
• 快捷交付，品质可靠
• 支持高性能驱动控制单元配套交付

技术参数

电机电气参数

电机类型步进电机带ABI编码器
额定电压24 V
额定电流0.3 A
电机反馈类型差分ABZ(光编)
电机编码器分辨率2000 CPR
极数50
绝缘等级B级

机械与动力特性

电机法兰14 mm
英制代码NEMA 6
额定推力12.12 N
额定线速度12.2 mm/s
峰值推力15 N
丝杆导程1.22 mm
直线分辨率0.0061 mm
丝杆代码T35-1.22
丝杆类型T型丝杆
丝杆长度105 mm
最大行程94 mm
结构类型外部驱动式
电机高度30 mm

电机接口与安装规范

电机动力接口形态连接器
连接器型号（电机动力接口）HX20020-4P
电机编码器接口形态连接器
电机编码器连接器型号HX20020-6P
电机制动器接口形态无制动器
电机制动器连接器型号none

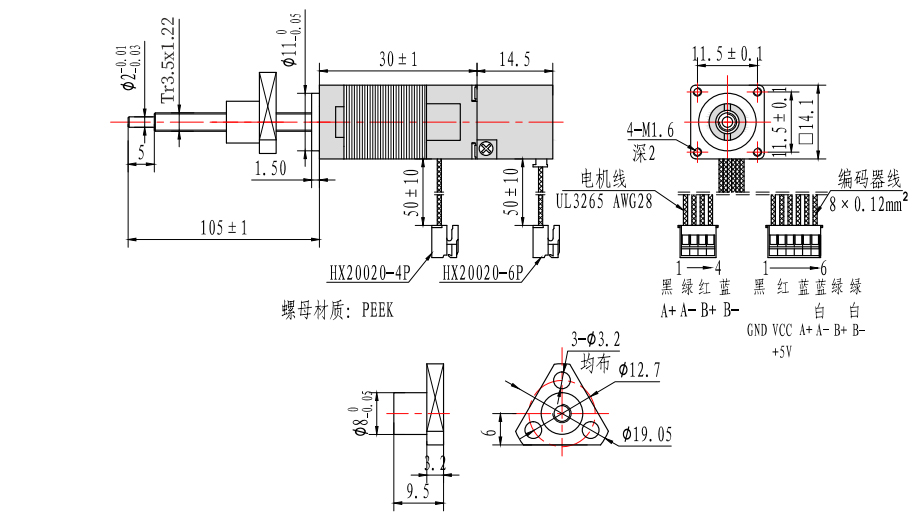

尺寸图

尺寸图

力速特性曲线

3D 预览
